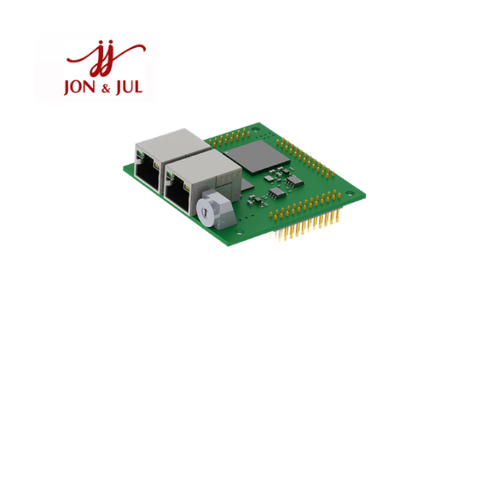

GIN-TTL DIGITAL INTERFACE INDEL AG VIETNAM

GIỚI THIỆU VỀ SẢN PHẨM VÀ HÃNG

GIN-TTL Digital Interface Indel AG Vietnam là mô-đun Digital I/O do Indel AG (Thụy Sĩ) phát triển, được thiết kế để kết nối các thiết bị điện tử bên ngoài với hệ thống GinLink Fieldbus. Đây là giải pháp giao tiếp số linh hoạt, cho phép mở rộng hệ thống điều khiển với các tín hiệu GPIO 3.3 V (LVCMOS) trong các ứng dụng tự động hóa, điều khiển chuyển động và thiết bị OEM. (Indel)

GIN-TTL được xây dựng trên nền tảng FPGA Xilinx Spartan-6, cung cấp 60 chân GPIO có thể cấu hình tự do bằng firmware tiêu chuẩn hoặc firmware tùy chỉnh. Người dùng có thể bổ sung các chức năng đặc biệt như Interrupt Input/Output hoặc các thuật toán xử lý tín hiệu riêng thông qua lập trình FPGA, giúp thiết bị trở thành cầu nối linh hoạt giữa các hệ thống điều khiển hiện có và mạng GinLink Gigabit Ethernet. (Indel)

ĐẶC ĐIỂM CỦA SẢN PHẨM

  • Mô-đun Digital I/O đa năng.

  • 60 GPIO cấu hình tự do.

  • Chuẩn tín hiệu LVCMOS 3.3 V.

  • FPGA Xilinx Spartan-6 tích hợp.

  • Hỗ trợ firmware tiêu chuẩn và firmware tùy chỉnh.

  • Có thể bổ sung chức năng Interrupt I/O.

  • Kết nối trực tiếp với GinLink.

  • Thiết kế nhỏ gọn cho lắp ráp PCB.

  • Có phiên bản chân cắm hoặc socket.

  • Giải pháp giao tiếp linh hoạt và tiết kiệm chi phí. (Indel)

THÔNG SỐ KỸ THUẬT SẢN PHẨM

Thông số Giá trị
Model GIN-TTL
Hãng Indel AG
Loại thiết bị Digital Interface Module
Số lượng Digital I/O 60 GPIO
Chuẩn tín hiệu LVCMOS
Mức điện áp I/O 3.3 V
Dòng ra tối đa 4 mA / Output
Kiểu Output Tri-State
FPGA Xilinx Spartan-6
Giao tiếp 1 × GinLink Input, 1 × GinLink Output
Nguồn logic 3.3 VDC ±10%
Dòng tiêu thụ 180 / 250 / 350 mA (Min/Typ/Max)
Kích thước 60 × 60 × 25 mm (Pin Header) hoặc 60 × 60 × 20 mm (Socket)
Xuất xứ Thụy Sĩ (Switzerland) (Indel)

ỨNG DỤNG

  • Hệ thống Motion Control.

  • Robot công nghiệp.

  • Máy CNC.

  • Thiết bị OEM.

  • Thu thập và xử lý tín hiệu số.

  • Điều khiển thiết bị ngoại vi.

  • Kết nối FPGA với GinLink.

  • Dây chuyền tự động hóa.

  • Hệ thống điều khiển thời gian thực.

  • Nhà máy thông minh (Industry 4.0). (Indel)

KẾT LUẬN

GIN-TTL Digital Interface Indel AG Vietnam là mô-đun Digital I/O hiệu quả dành cho các hệ thống GinLink của Indel AG. Với 60 GPIO cấu hình tự do, FPGA Xilinx Spartan-6, hỗ trợ firmware tùy chỉnh và khả năng tích hợp linh hoạt vào các hệ thống điều khiển công nghiệp, GIN-TTL là lựa chọn phù hợp cho các ứng dụng yêu cầu giao tiếp tín hiệu số tốc độ cao và khả năng mở rộng linh hoạt. (Indel)
