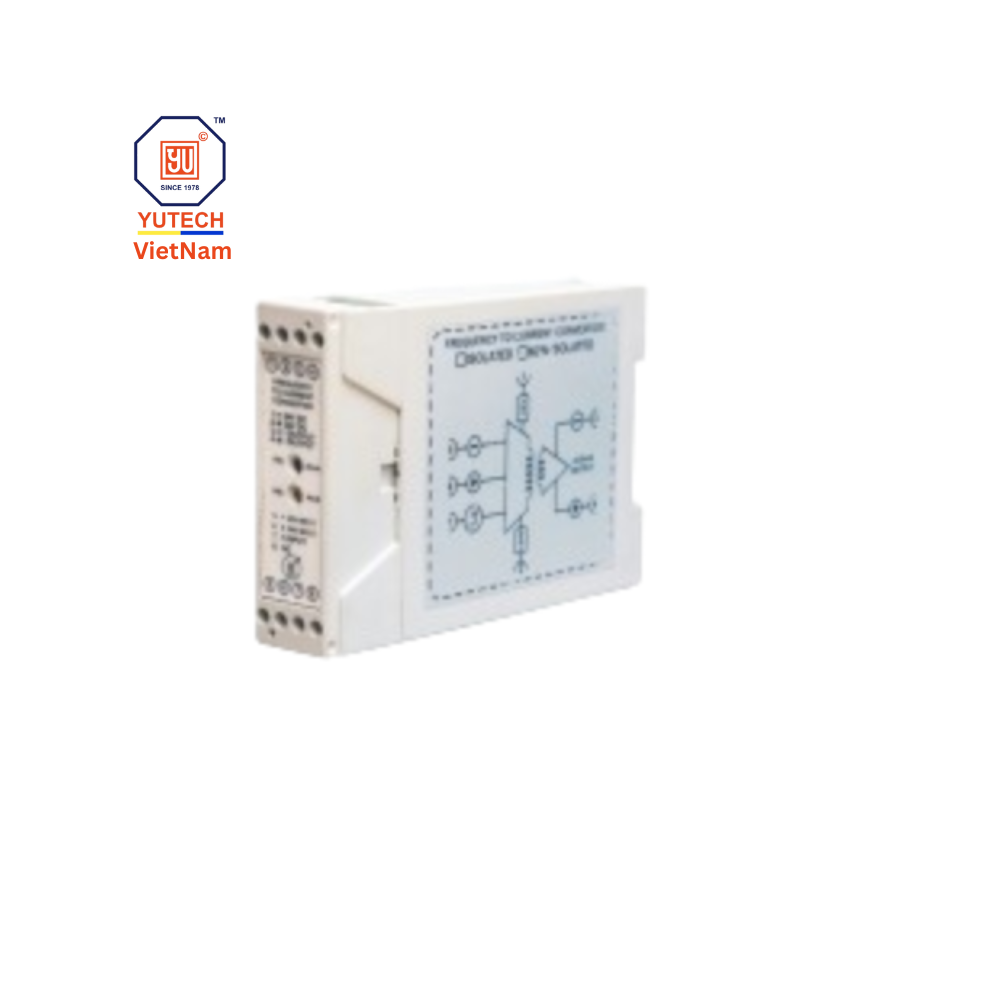

A-ISO-AC-HTPT-C1-S Isolating CT Converter Yutech Vietnam

Giới thiệu

A-ISO-AC-HTPT-C1-S của Yutech là một bộ chuyển đổi tín hiệu từ CT (dòng cao AC) sang tín hiệu 4–20 mA đã được cách ly quang học. Phù hợp với môi trường tự động hóa hiện đại. Thiết kế DIN-Rail gọn nhẹ giúp lắp đặt nhanh chóng trong tủ điều khiển, vừa đảm bảo an toàn vừa giữ tín hiệu sạch và chính xác.

Đặc điểm A-ISO-AC-HTPT-C1-S Isolating CT Converter Yutech

Chuyển đổi tín hiệu từ CT cao sang 4-20 mA. Nhận đầu vào từ HT-CT hoặc LT-CT (0–1 A hoặc 0–5 A AC), đầu ra là 4–20 mA cách ly, tương thích dễ dàng với PLC/DCS.
Cách ly quang học 3 điểm. Ngõ vào, ngõ ra và nguồn được cách ly với điện áp lên đến 5 kV RMS, ngăn ngừa nhiễu và nguy cơ điện giật trong hệ thống.
Thiết kế DIN-Rail nhỏ gọn. Vỏ ABS/Nylon có kích thước khoảng 107 × 75 × 22.5 mm, dễ lắp vào tủ điều khiển tiêu chuẩn công nghiệp.
Độ chính xác cao, sai số thấp. Sai số ±0.3 % FSR, độ phi tuyến hóa ≤ 0.25 %, đảm bảo phản ánh tín hiệu chính xác.
Nguồn cấp linh hoạt & tiêu thụ năng lượng thấp. Làm việc với nguồn 24 V DC ±10 %, hoặc tùy chọn nguồn AC; tiêu thụ < 1 W.
Chống nhiễu và bảo vệ tốt. Tích hợp lọc EMI/RFI và bảo vệ chống chống ngược cực nguồn, giúp hoạt động ổn định trong môi trường có nhiễu cao.

Thông số kỹ thuật A-ISO-AC-HTPT-C1-S Isolating CT Converter

Thông số	Chi tiết
Model	A-ISO-AC-HTPT-C1-S
Chức năng	CT (0–1 A hoặc 0–5 A AC) → 4–20 mA DC, cách ly
Ngõ vào CT	High-Current CT hoặc Low CT, 0–1 A / 0–5 A AC
Ngõ ra	Isolated 4–20 mA DC
Cách ly tín hiệu	Quang học, ba điểm, lên đến 5 kV RMS
Độ chính xác	±0.3 % toàn dải
Phi tuyến	≤0.25 %
Nguồn cấp	24 V DC ±10 % (có thể hỗ trợ AC)
Công suất tiêu thụ	< 1 W
Vỏ / Kích thước	107 × 75 × 22.5 mm, DIN-Rail, ABS/Nylon
Nhiệt độ hoạt động	–20 °C đến +55 °C
Ứng dụng	Đo dòng motor, quạt, bơm… an toàn cho PLC/DCS

Ứng dụng Isolating CT Converter Yutech Vietnam

Giám sát động cơ và quạt hút (ID/FD)
Truyền tín hiệu dòng an toàn và chính xác từ CT về hệ thống điều khiển để giám sát quá dòng, thời gian thực.
Điều khiển bơm và máy nén công nghiệp
Đo dòng tiêu thụ để nhận biết tình trạng quá tải hoặc khởi động sai, giúp PLC phát lệnh cảnh báo/kích hoạt bảo vệ.
Hệ thống HVAC & biến tần
Ngăn ground loop và nhiễu từ các nguồn có công suất lớn; tín hiệu cách ly hiệu quả.
Môi trường phòng sạch hoặc hóa chất
Cách ly tín hiệu tối ưu và đạt chuẩn an toàn điện, phù hợp lắp đặt trong điều kiện yêu cầu cao.
Bảo trì & kiểm tra nhanh
Thiết kế nhỏ gọn DIN-Rail dễ cắm rút, thuận tiện khi kiểm tra module đo dòng mà không gây gián đoạn hệ thống.

Kết luận

A-ISO-AC-HTPT-C1-S là giải pháp hoàn hảo cho các hệ thống cần đo dòng từ CT cao an toàn. Chính xác và dễ dàng tích hợp vào hệ thống điều khiển hiện có. Với thiết kế DIN-Rail nhỏ gọn, cách ly 5 kV, độ chính xác cao và khả năng chống nhiễu mạnh. Sản phẩm đáp ứng tốt các yêu cầu trong tự động hóa, HVAC, hệ thống quạt/bơm, và các ứng dụng công nghiệp khắt khe.
