A-ISO-DC-F-C1-S Isolating Converters Yutech Vietnam

Tổng Quan Sản Phẩm

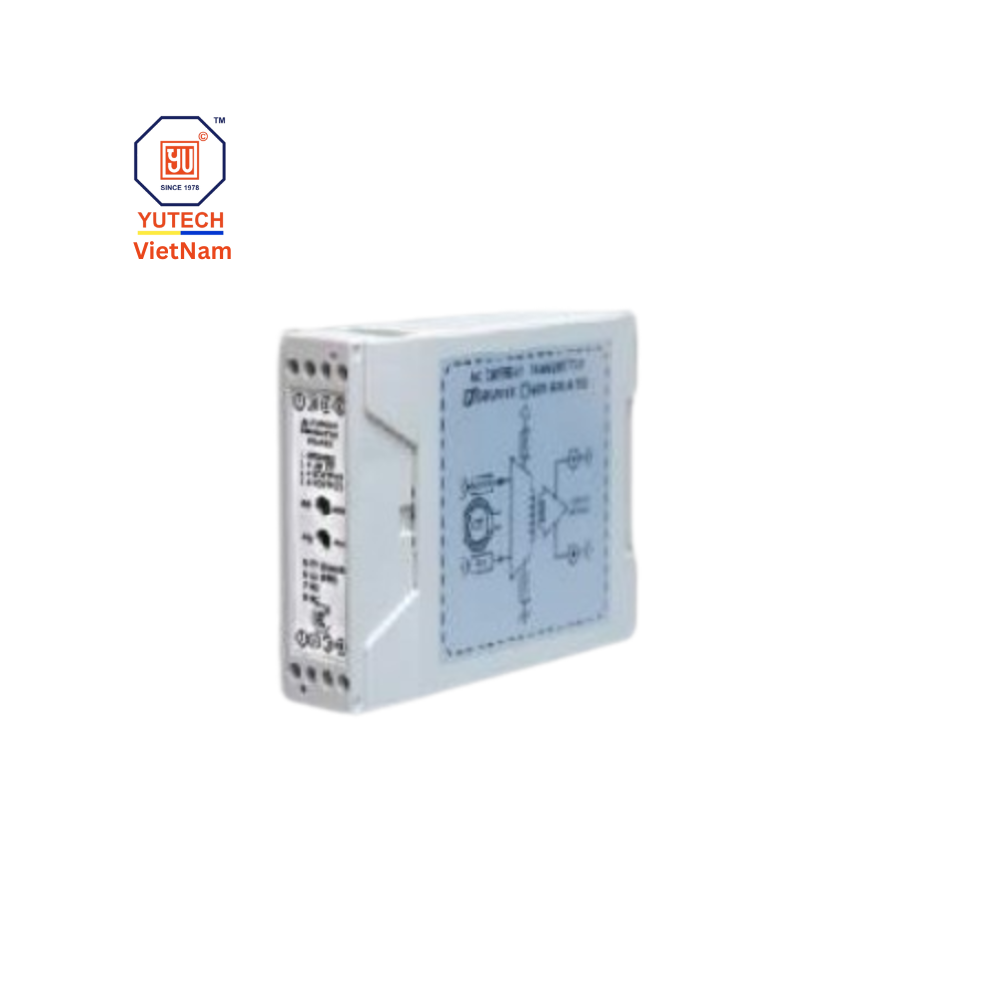

A-ISO-DC-F-C1-S là module isolating frequency-to-current converter của YU Technologies (Ấn Độ), sử dụng để chuyển đổi tín hiệu tần số AC (0–10 kHz, 5 Vpp) sang tín hiệu dòng 4–20 mA DC. Không chỉ có khả năng cách ly tín hiệu đầu vào, đầu ra và nguồn cấp với ngưỡng 5 kV RMS, thiết bị gắn DIN‑rail 22.5 mm, tiết kiệm diện tích và thân thiện với tủ điện.

A-ISO-DC-F-C1-S Isolating Converters Yutech Vietnam

A-ISO-DC-F-C1-S Isolating Converters Yutech Vietnam

Đặc Điểm Nổi Bật A-ISO-DC-F-C1-S Isolating Converters Yutech

  • Chuyển đổi tín hiệu tần số (AC) sang 4–20 mA DC cách ly, phù hợp kết nối PLC/DCS.

  • Cách ly 3 chiều giữa IN‑OUT‑POWER lên đến 5 kV RMS, loại bỏ rủi ro ground‑loop và nhiễu tín hiệu.

  • Độ chính xác cao ±0.1 % FSR, tín hiệu ổn định, phù hợp ứng dụng công nghiệp yêu cầu cao.

  • Nguồn cấp linh hoạt: 16–36 VDC (khuyến nghị 24 VDC) hoặc AC 85–265 VAC, tiêu thụ điện < 1 W.

  • Thiết kế DIN‑rail 22.5 mm, vỏ ABS bền bỉ, hoạt động trong môi trường từ −20 °C đến +55 °C.

  • Bảo vệ EMI/RFI và chống ngược nguồn, đảm bảo độ tin cậy trong môi trường nhiều nhiễu.

Thông Số Kỹ Thuật A-ISO-DC-F-C1-S Isolating Converters

Thông số kỹ thuật Giá trị
Model A‑ISO‑DC‑F‑C1‑S
Function Frequency (0–10 kHz, 5 Vpp) → 4–20 mA (isolated)
Cách ly 5 kV RMS (IN‑OUT‑POWER)
Độ chính xác ±0.1 % FSR
Nguồn cấp 16–36 VDC hoặc 85–265 VAC
Tiêu thụ điện < 1 W
Tải đầu ra tối đa 600 Ω
Nhiệt độ hoạt động −20 °C đến +55 °C
Vỏ & lắp đặt ABS, DIN‑rail 22.5 mm, kích thước 107×75×22.5 mm
Bảo vệ EMI/RFI, chống ngược nguồn

Ứng Dụng Thực Tế Isolating Converters Yutech Vietnam

  • Giám sát tốc độ qua xung từ encoder, cảm biến phản hồi động cơ.

  • Chuyển đổi tín hiệu tần số từ turbine, flowmeter, máy phát sang 4–20 mA.

  • Tích hợp PLC/DCS/SCADA trong hệ tự động hóa công nghiệp.

  • Lọc nhiễu, chống ground‑loop, nâng cao chất lượng tín hiệu.

  • Phù hợp với môi trường công nghiệp, như HVAC, xử lý nước, dầu khí, sản xuất hóa chất.

Kết Luận

A‑ISO‑DC‑F‑C1‑S là thiết bị chuyển đổi tần số sang dòng 4–20 mA có cách ly, giúp giám sát chính xác tốc độ hoặc tần số trong hệ thống điều khiển tự động. Với độ chính xác cao, cách ly mạnh, và thiết kế DIN‑rail nhỏ gọn, module này phù hợp cho nhiều ứng dụng công nghiệp hiện đại.
