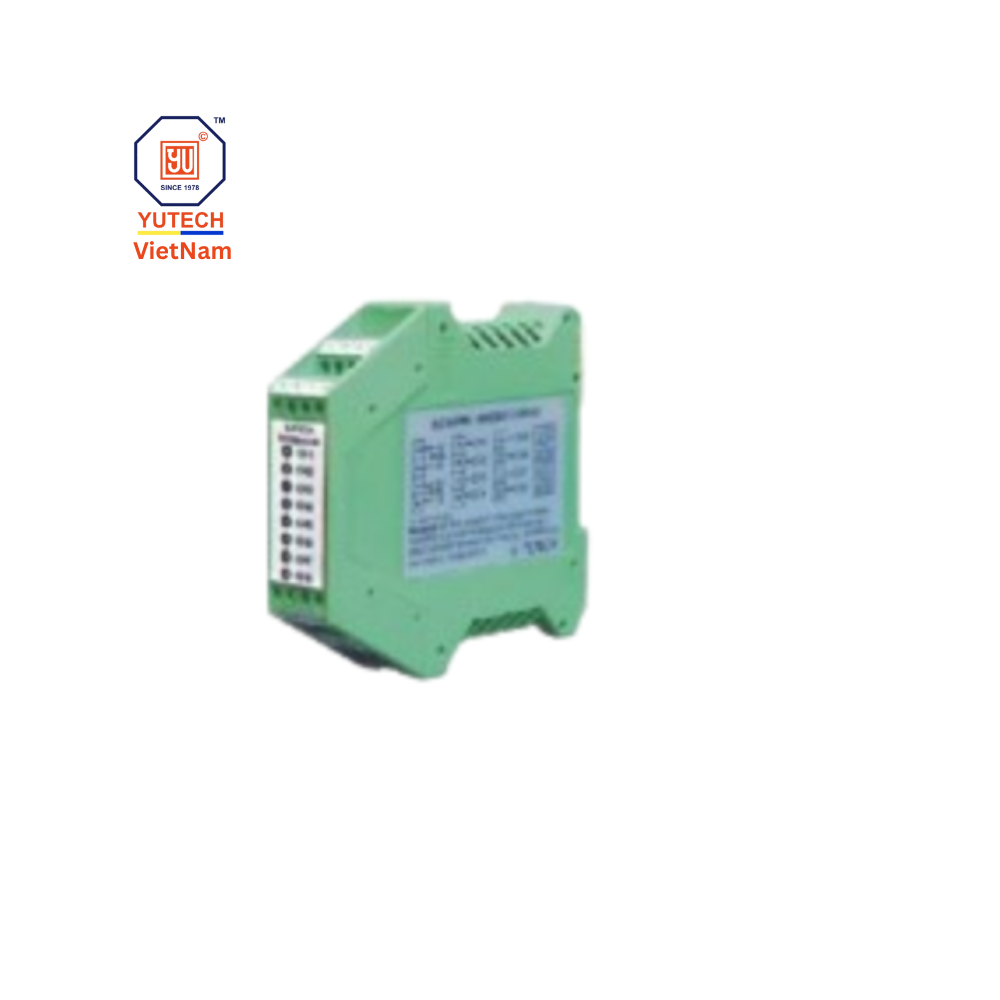

ETH-105-DO-4 Ethernet I/O Cards Yutech Vietnam

Tổng quan sản phẩm

Trong hệ thống tự động hóa, việc điều khiển trạng thái bật/tắt của thiết bị ngoại vi như đèn báo, còi báo động, relay, bơm hoặc van điện từ là một yêu cầu thiết yếu. ETH-105-DO-4 là module điều khiển đầu ra số với 4 kênh Digital Output độc lập, sử dụng giao tiếp Ethernet TCP/IP và hỗ trợ Modbus TCP, cho phép SCADA, PLC hoặc HMI điều khiển thiết bị từ xa thông qua mạng LAN/Internet.

Sản phẩm được thiết kế nhỏ gọn, chống nhiễu tốt, dễ dàng tích hợp với các hệ thống giám sát và điều khiển hiện đại, đặc biệt trong các ứng dụng yêu cầu kết nối qua mạng Ethernet.

ETH-105-DO-4 Ethernet I/O Cards Yutech Vietnam

ETH-105-DO-4 Ethernet I/O Cards Yutech Vietnam

Đặc điểm nổi bật ETH-105-DO-4 Ethernet I/O Cards Yutech

  • 4 kênh digital output độc lập để điều khiển thiết bị on/off.

  • Giao tiếp Ethernet TCP/IP, hỗ trợ giao thức Modbus TCP.

  • Cách ly tín hiệu, đảm bảo an toàn và giảm nhiễu công nghiệp.

  • Điều khiển trực tiếp relay, đèn báo, còi, bơm, van điện từ.

  • Hỗ trợ địa chỉ IP tĩnh hoặc DHCP để cấu hình linh hoạt.

  • Thiết kế DIN rail nhỏ gọn, dễ lắp đặt trong tủ điện.

Thông số kỹ thuật ETH-105-DO-4 Ethernet I/O Cards

Thông số Giá trị
Số kênh đầu ra 4 kênh digital output độc lập
Loại ngõ ra Relay hoặc transistor open-collector (tùy phiên bản)
Điện áp tải 12 – 30VDC (transistor) / 250VAC (relay)
Dòng tải tối đa 500mA (transistor) / 5A (relay)
Cách ly tín hiệu 1500 VAC giữa ngõ ra và nguồn
Giao tiếp mạng Ethernet TCP/IP, Modbus TCP
Cổng kết nối RJ45 Ethernet 10/100Mbps
Nguồn cấp 24VDC (12 – 30VDC)
Địa chỉ IP Tĩnh hoặc DHCP
Nhiệt độ làm việc -20°C đến +70°C
Kích thước Module DIN rail 35mm nhỏ gọn
Tiêu chuẩn CE, RoHS

Ứng dụng Ethernet I/O Cards Yutech Vietnam

  1. Điều khiển thiết bị ngoại vi từ xa:

    • Bật/tắt đèn báo, còi báo động, cảnh báo dây chuyền sản xuất.

    • Điều khiển relay trung gian để đóng/ngắt thiết bị công suất lớn.

  2. Hệ thống SCADA/PLC:

    • Mở rộng kênh digital output thông qua mạng Ethernet.

    • Tích hợp điều khiển trực tiếp từ SCADA qua Modbus TCP.

  3. Ngành xử lý nước:

    • Điều khiển bơm, van điện từ theo tín hiệu giám sát.

    • Kích hoạt hệ thống cảnh báo sự cố từ xa.

  4. Hệ thống năng lượng và HVAC:

    • Đóng/ngắt thiết bị bảo vệ lưới điện, ATS.

    • Điều khiển hệ thống quạt, đèn chiếu sáng, van khí nén.

  5. Tích hợp hệ thống IoT công nghiệp:

    • Kết nối với nền tảng IoT để điều khiển thiết bị on/off qua Internet.

    • Dễ dàng tích hợp với phần mềm tùy chỉnh nhờ Modbus TCP.

Kết luận

ETH-105-DO-4 là module Ethernet 4 kênh digital output với khả năng điều khiển thiết bị on/off qua mạng LAN/Internet. Với hỗ trợ Modbus TCP, thiết kế cách ly chống nhiễu và kích thước nhỏ gọn, sản phẩm là giải pháp lý tưởng cho các hệ thống SCADA, xử lý nước, năng lượng, HVAC và IoT công nghiệp.
