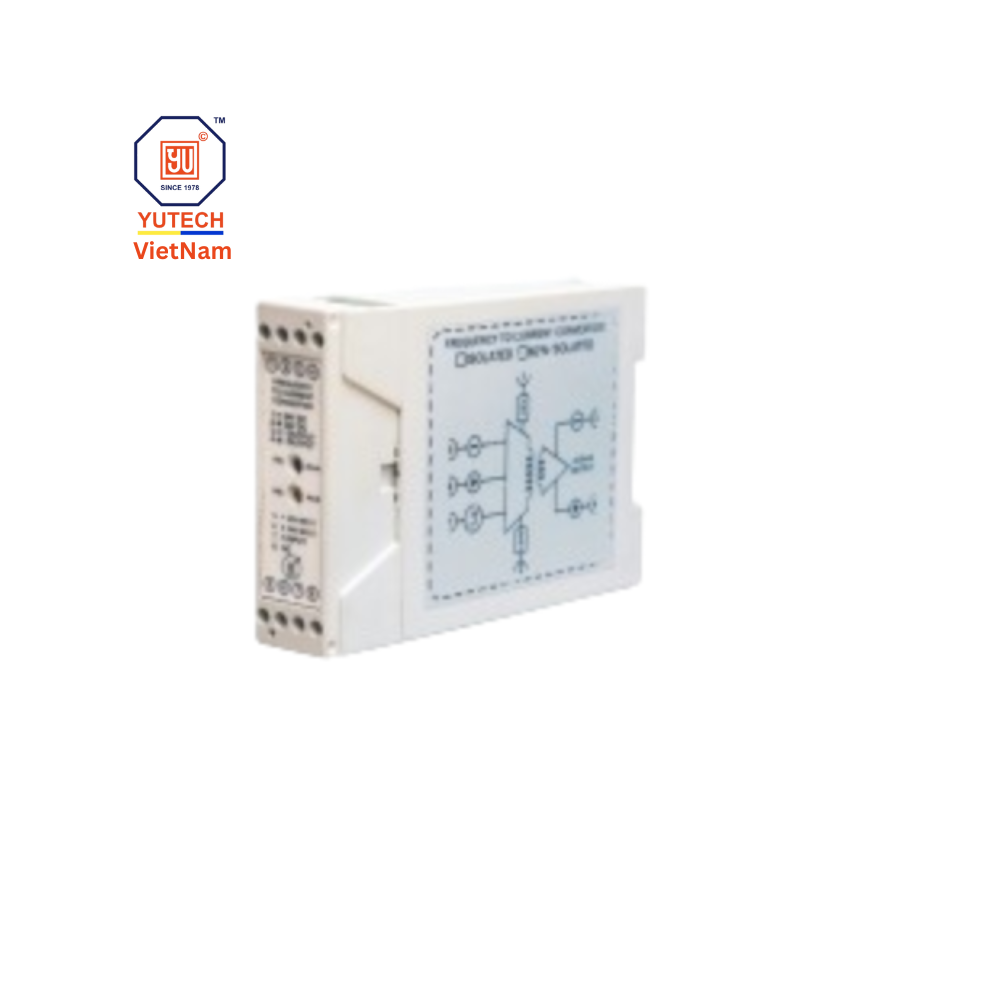

A-ISO-DC-HTPT-C1-S Yutech Vietnam
Giá bán: Liên hệ
Hãng sản xuất: Yutech Vietnam
Danh mục: Bộ chuyển đổi tín hiệu
Nhà cung cấp: Jon&Jul
Xuất sứ:
Bảo hành: 12 tháng
Ứng dụng sản phẩm: Phụ kiện
0379574554A-ISO-DC-HTPT-C1-S Isolating CT Converter Yutech Vietnam
Giới thiệu
Trong các hệ thống công nghiệp với tiêu chí an toàn cao. Như tự động hóa nhà máy, hệ thống bơm, quạt, motor hoặc các ứng dụng có luồng dòng điện lớn, việc sử dụng High-Current CT (HT-CT) để đo dòng AC (chẳng hạn 0–5 A) là phổ biến. Tuy nhiên, tín hiệu này thường không thể truyền trực tiếp về PLC/DCS do yếu tố cách ly và an toàn. A-ISO-DC-HTPT-C1-S của Yutech đóng vai trò là giải pháp chuyển đổi tín hiệu CT dòng cao thành tín hiệu 4–20 mA DC đã cách ly, đảm bảo an toàn hệ thống và giữ tín hiệu ổn định.
A-ISO-DC-HTPT-C1-S Isolating CT Converter Yutech Vietnam
Đặc điểm nổi bật A-ISO-DC-HTPT-C1-S Isolating CT Converter Yutech
-
Chuyển đổi từ HT-CT sang tín hiệu chuẩn
Thiết bị tiếp nhận tín hiệu từ High-Current CT (ví dụ 0–5 A AC) và xuất ra dòng chuẩn 4–20 mA, dễ dàng tích hợp với hệ thống điều khiển. -
Cách ly quang học ba điểm
Càng đảm bảo an toàn và loại bỏ nhiễu, thiết bị cách ly đầu vào, nguồn và đầu ra với ngưỡng cách ly lên đến 5 kV RMS. -
Sai số thấp, độ chính xác cao
Theo tiêu chuẩn dòng A-ISO, thiết bị đạt sai số ±0.3 % FSR và độ không tuyến tính chỉ ≤ 0.25 % — đảm bảo độ chính xác cao cho ứng dụng tự động hóa -
Nguồn cấp linh hoạt & thiết kế tiết kiệm
Hỗ trợ nguồn DC tiêu chuẩn 24 V DC ±10%, tiêu thụ công suất ≤ 1 W. Vỏ nhựa ABS/nylon gọn gàng dễ lắp trên thanh DIN-rail 22.5 mm -
Khả năng chống nhiễu và độ bền cao
Thiết bị trang bị lọc EMI/RFI và bảo vệ chống nối ngược nguồn, nâng cao độ ổn định hoạt động trong môi trường công nghiệp.
Thông số kỹ thuật A-ISO-DC-HTPT-C1-S Isolating CT Converter
| Thông số | Giá trị / Ghi chú |
|---|---|
| Model | A-ISO-DC-HTPT-C1-S |
| Chức năng | Tín hiệu CT dòng cao → 4–20 mA cách ly |
| Ngõ vào (Typical) | 0–5 A AC từ High-Current CT |
| Ngõ ra tín hiệu | Isolated 4–20 mA DC |
| Cách ly tín hiệu | Quang học, 5 kV RMS ngõ vào – ra – nguồn |
| Sai số / Độ không tuyến tính | ±0.3 % FSR / ≤ 0.25 % non-linearity |
| Nguồn cấp | 24 V DC ±10 % |
| Công suất tiêu thụ | ≤ 1 W |
| Kích thước / Vỏ | 107 × 75 × 22.5 mm; DIN-Rail; ABS/Nylon |
| Nhiệt độ hoạt động | –20 °C đến +55 °C定標 (theo series A-ISO) |
| Ứng dụng thông dụng | Đo dòng từ motor, bơm, quạt ID/FD, VFD… |
Ứng dụng Isolating CT Converter Yutech Vietnam
-
Giám sát dòng máy motor/quạt trong hệ thống tự động hóa
Dòng điện từ HT-CT được chuyển thành tín hiệu an toàn và dễ đọc (4–20 mA) để PLC vận hành và bảo vệ. -
Hệ thống bơm và máy nén công nghiệp
Đo dòng tiêu thụ, cảnh báo sự cố động cơ qua tín hiệu ổn định, cách ly. -
Hệ thống HVAC và biến tần
Tránh ground loop và nhiễu từ từ biến tần gây lỗi tín hiệu, đảm bảo an toàn mạch logic. -
Các ứng dụng cần độ an toàn cao
Trong phòng sạch, hóa chất hoặc lò đốt, thiết bị giữ cách ly tín hiệu tối ưu. -
Bảo trì và kiểm tra nhanh qua DIN-Rail
Thiết kế nhỏ gọn giúp lắp đặt nhanh, dễ thay thế hoặc kiểm tra hiện trường.
Kết luận
A-ISO-DC-HTPT-C1-S của Yutech là giải pháp truyền tín hiệu đo dòng qua HT-CT an toàn, cách ly, chính xác và tiện lợi. Với thiết kế DIN-Rail, cách ly 5 kV RMS, sai số thấp và tín hiệu chuẩn 4–20 mA. Sản phẩm phù hợp cho các ứng dụng công nghiệp nghiêm ngặt về độ an toàn và độ tin cậy. Đây là lựa chọn hàng đầu cho hệ thống kiểm soát lực dòng, PLC/DCS, hệ thống biến tần và môi trường công nghiệp hiện đại.
