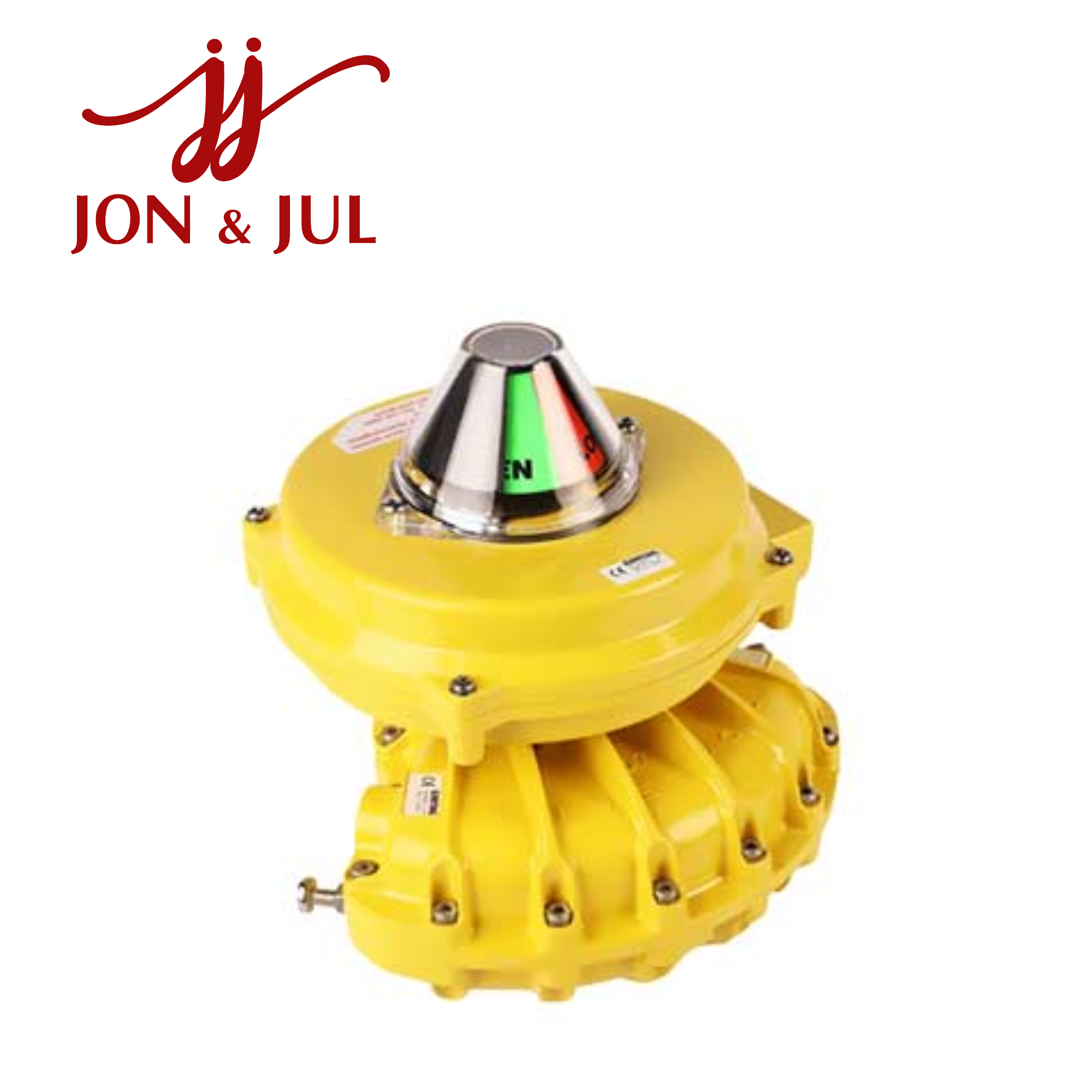

Kinetrol 024-300 – Model 02 Rotary Actuator

024-300 Kinetrol là mã thuộc dòng Kinetrol Model 02, nhóm bộ truyền động khí nén dạng quay (rotary actuator) được sử dụng trong các hệ thống tự động hóa công nghiệp và điều khiển van. Model 02 được thiết kế với kết cấu nhỏ gọn, phù hợp cho các cơ cấu quay và van có yêu cầu mô-men xoắn ở mức nhỏ đến trung bình.

Kinetrol Model 02 có dải mô-men xoắn lên đến khoảng 12,1 Nm tại 7 bar. Tuy nhiên, mã 024-300 có hậu tố cấu hình riêng và hiện chưa có tài liệu công khai đủ rõ để xác nhận chính xác các đặc tính như góc quay, kiểu mounting hoặc giao diện đầu ra của chính mã này.

Tổng quan về Kinetrol 024-300

Kinetrol chuyên sản xuất các bộ truyền động khí nén dạng vane rotary actuator, phục vụ cho việc tự động hóa chuyển động quay của van và cơ cấu công nghiệp.

Mã 024-300 nằm trong nhóm mã Model 02. Đây là dòng actuator có kích thước nhỏ hơn đáng kể so với các model Kinetrol công suất lớn như Model 09, 14, 30 hay 60.

Model 02 sử dụng cơ cấu vane để chuyển đổi năng lượng khí nén thành chuyển động quay tại trục đầu ra. Thiết kế này phù hợp với các ứng dụng đóng/mở hoặc điều khiển cơ cấu quay trong dây chuyền tự động hóa.

Thông số kỹ thuật tham khảo

Lưu ý: bảng trên chỉ sử dụng các thông số đã xác nhận ở cấp Model 02. Không nên xem đây là datasheet hoàn chỉnh của riêng mã 024-300.

Đặc điểm của Model 02

Model 02 được phát triển cho những ứng dụng cần actuator nhỏ gọn nhưng vẫn phải tạo đủ mô-men để vận hành van hoặc cơ cấu quay.

Một số đặc điểm của dòng Model 02 gồm:

• Thiết kế rotary vane actuator.

• Kích thước nhỏ gọn.

• Khả năng tạo mô-men đến 12,1 Nm tại 7 bar.

• Phù hợp với cơ cấu quay.

• Có thể sử dụng cho các ứng dụng đóng/mở van.

• Có nhiều tùy chọn cấu hình và phụ kiện tùy phiên bản.

• Có thể sử dụng trong hệ thống tự động hóa công nghiệp.

Mô-men xoắn

Khi lựa chọn actuator Kinetrol, mô-men xoắn là thông số cần được ưu tiên kiểm tra.

Đối với Model 02, mô-men xoắn tối đa được công bố là khoảng 12,1 Nm tại 7 bar. Mô-men thực tế sẽ thay đổi theo áp suất khí nén cung cấp cho actuator.

Do đó, khi lựa chọn 024-300 cho một loại van cụ thể, cần kiểm tra:

• Breakaway torque.

• Running torque.

• Seating torque.

• Áp suất khí nén.

• Góc quay.

• Hệ số an toàn.

• Điều kiện nhiệt độ và môi trường.

Không nên lựa chọn actuator chỉ dựa trên kích thước danh nghĩa của van.

Ứng dụng Kinetrol 024-300

Actuator thuộc Model 02 có thể được sử dụng trong nhiều ứng dụng tự động hóa, chẳng hạn:

Điều khiển van

Có thể sử dụng cho các loại van quay như van bướm, van bi hoặc rotary valve khi mô-men vận hành nằm trong giới hạn của actuator.

Máy móc tự động hóa

Model 02 phù hợp với các cơ cấu cần chuyển động quay tự động như đóng/mở, chuyển hướng hoặc điều khiển vị trí.

Hệ thống xử lý chất lỏng

Actuator khí nén có thể được tích hợp với hệ thống van trong các dây chuyền xử lý chất lỏng, khí hoặc môi chất công nghiệp.

Cơ cấu đóng/mở tự động

Thiết kế vane actuator cho phép chuyển đổi năng lượng khí nén thành chuyển động quay, phù hợp với các cơ cấu cần đóng/mở tự động.

Phân biệt 024-300 với 024-100 và 024-200

Các mã 024-100, 024-200 và 024-300 đều có cấu trúc mã bắt đầu bằng 024, do đó đều cần được kiểm tra trong nhóm Model 02.

Tuy nhiên, hậu tố khác nhau có thể thể hiện các cấu hình hoặc biến thể khác nhau. Vì chưa có tài liệu Kinetrol công khai xác nhận riêng 024-300, không nên mặc định rằng ba mã hoàn toàn giống nhau.

Đây là điểm đặc biệt quan trọng khi sử dụng mã sản phẩm để thay thế actuator cũ.

Lưu ý khi đặt mua 024-300 Kinetrol

Để đảm bảo chọn đúng sản phẩm, nên cung cấp cho nhà cung cấp:

1. Mã 024-300 trên nameplate.

2. Ảnh toàn bộ actuator.

3. Ảnh đầu ra/coupling.

4. Kiểu mounting.

5. Góc quay.

6. Áp suất khí nén.

7. Mô-men yêu cầu của van.

8. Yêu cầu Double Acting hoặc Spring Return.

9. Các phụ kiện đi kèm nếu có.

Nếu 024-300 được dùng để thay thế một actuator hiện hữu, nên đối chiếu cả kích thước cơ khí thay vì chỉ đối chiếu mã.

Kết luận

Kinetrol 024-300 thuộc nhóm Model 02 Rotary Actuator, được sử dụng cho các ứng dụng điều khiển van và cơ cấu quay trong hệ thống tự động hóa. Model 02 có khả năng đạt khoảng 12,1 Nm tại 7 bar và được thiết kế theo nguyên lý vane actuator nhỏ gọn.

Tuy nhiên, do chưa tìm thấy tài liệu Kinetrol công khai xác nhận riêng hậu tố 024-300, các thông số đặc thù của phiên bản này cần được kiểm tra từ nameplate hoặc catalogue gốc trước khi dùng cho mục đích thay thế và đặt hàng.
