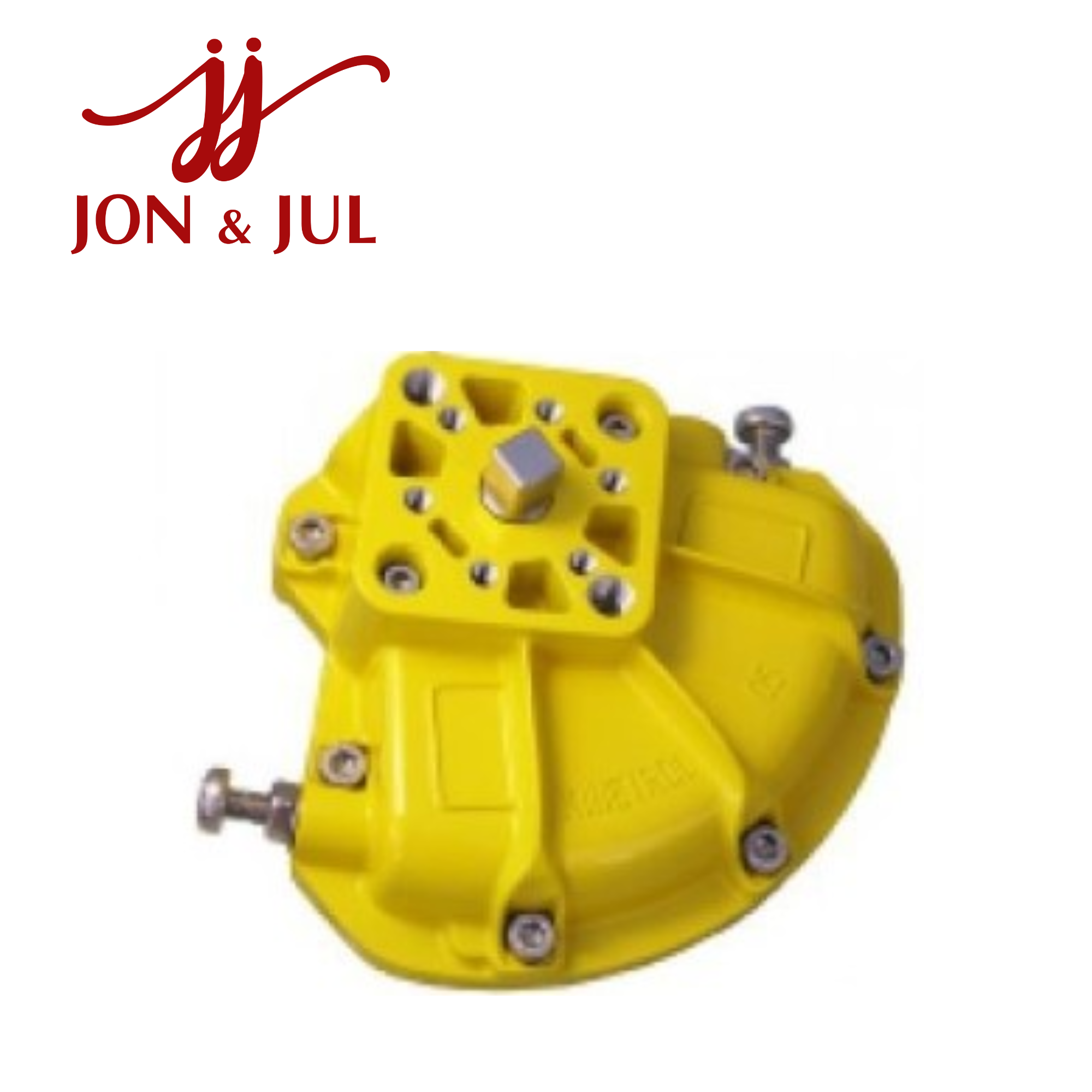

Kinetrol 054-200 – Model 05 Rotary Actuator

054-200 Kinetrol Vietnam là mã thuộc dòng Kinetrol Model 05, actuator xoay khí nén được sử dụng trong các hệ thống tự động hóa công nghiệp để điều khiển van quay, damper và các cơ cấu cần chuyển động góc. Model 05 có thiết kế vane-type rotary actuator nhỏ gọn, cung cấp mô-men lên đến khoảng 50.5 Nm tại 7 bar, phù hợp với nhiều ứng dụng điều khiển 1/4 vòng.

Tổng quan về Kinetrol 054-200

Kinetrol Model 05 được thiết kế để biến năng lượng khí nén thành chuyển động quay. Dòng actuator này có thể được sử dụng cho các loại butterfly valve, ball valve, damper và nhiều cơ cấu quay trong dây chuyền tự động hóa.

Mã 054-200 có tiền tố 054, tương ứng với Model 05. Tuy nhiên, phần hậu tố -200 chưa được tài liệu công khai của Kinetrol xác nhận đầy đủ về cấu hình cụ thể. Vì vậy, các thông số dưới đây nên được xem là thông số của Model 05, không phải toàn bộ đặc tính riêng của mã 054-200.

Thông số kỹ thuật tham khảo

Lưu ý: không nên mặc định mã 054-200 có cùng toàn bộ cấu hình với 054-100. Hậu tố phía sau có thể liên quan đến phiên bản hoặc tùy chọn trong hệ thống ordering code.

Đặc điểm nổi bật của Model 05

Thiết kế vane-type

Kinetrol Model 05 sử dụng cơ cấu vane-type rotary actuator, trong đó khí nén tác động lên vane để tạo chuyển động quay. Đây là thiết kế đặc trưng của Kinetrol, phù hợp với các ứng dụng đóng/mở hoặc điều khiển van quay.

Mô-men lên đến 50.5 Nm

Ở áp suất khí 7 bar, Model 05 có mô-men đầu ra khoảng 50.5 Nm. Giá trị mô-men thực tế phụ thuộc vào áp suất khí cấp và cấu hình actuator.

Khi lựa chọn actuator cho van, cần so sánh mô-men đầu ra với mô-men yêu cầu của van, đặc biệt là breakaway torque và running torque.

Góc quay khoảng 1/4 vòng

Model 05 được sử dụng cho các ứng dụng quay góc giới hạn, với góc hành trình tiêu chuẩn khoảng 84–100°. Đây là phạm vi phù hợp với nhiều loại butterfly valve và ball valve.

Kích thước tương đối nhỏ gọn

So với mô-men cung cấp, Model 05 có kết cấu nhỏ gọn, thuận lợi khi lắp đặt trên các cụm van hoặc thiết bị tự động hóa có không gian hạn chế.

Ứng dụng Kinetrol 054-200

Kinetrol Model 05 có thể được ứng dụng trong:

• Điều khiển butterfly valve.

• Điều khiển ball valve.

• Điều khiển damper.

• Hệ thống xử lý nước và nước thải.

• Hệ thống khí nén công nghiệp.

• Dây chuyền xử lý chất lỏng.

• Hệ thống HVAC.

• Máy móc và dây chuyền tự động hóa.

• Hệ thống điều khiển quá trình.

Tùy cấu hình, actuator có thể kết hợp với solenoid valve, limit switch, positioner và các phụ kiện lắp đặt để tạo thành một cụm van tự động hoàn chỉnh.

Phụ kiện và khả năng tích hợp

Khi sử dụng Model 05 trong hệ thống tự động hóa, có thể cần kết hợp với:

• Solenoid valve – điều khiển cấp/xả khí.

• Limit switch – xác nhận vị trí mở/đóng.

• Positioner – điều khiển vị trí actuator.

• Coupling/adaptor – kết nối actuator với van.

• Bộ chỉ thị vị trí.

• Các phụ kiện phù hợp với yêu cầu môi trường và khu vực lắp đặt.

Việc lựa chọn phụ kiện phải dựa trên cấu hình thực tế của actuator, tiêu chuẩn lắp đặt và loại van.

Lưu ý khi mua Kinetrol 054-200

Đối với mã 054-200, nên kiểm tra trực tiếp trên nameplate hoặc tài liệu ordering code các thông tin:

1. Kiểu tác động: Double Acting hay Spring Return.

2. Chiều quay.

3. Góc hành trình.

4. Kiểu output shaft/coupling.

5. Cổng khí.

6. Áp suất làm việc.

7. Mô-men yêu cầu của van.

8. Phụ kiện đi kèm.

9. Yêu cầu ATEX nếu lắp trong khu vực nguy hiểm.

Đặc biệt, không nên chỉ dựa vào phần 054 để xác định toàn bộ cấu hình của 054-200.

Kết luận

Kinetrol 054-200 thuộc dòng Kinetrol Model 05 Rotary Actuator, được sử dụng để tạo chuyển động quay trong các hệ thống điều khiển van và tự động hóa công nghiệp. Model 05 có mô-men tối đa khoảng 50.5 Nm tại 7 bar, dung tích dịch chuyển khoảng 113 cm³ và góc quay khoảng 84–100°.

Do chưa có tài liệu Kinetrol công khai xác nhận riêng ý nghĩa của hậu tố -200, khi cần mua hoặc thay thế chính xác 054-200, nên đối chiếu nameplate hoặc ordering code gốc để xác định đúng cấu hình trước khi đặt hàng.
