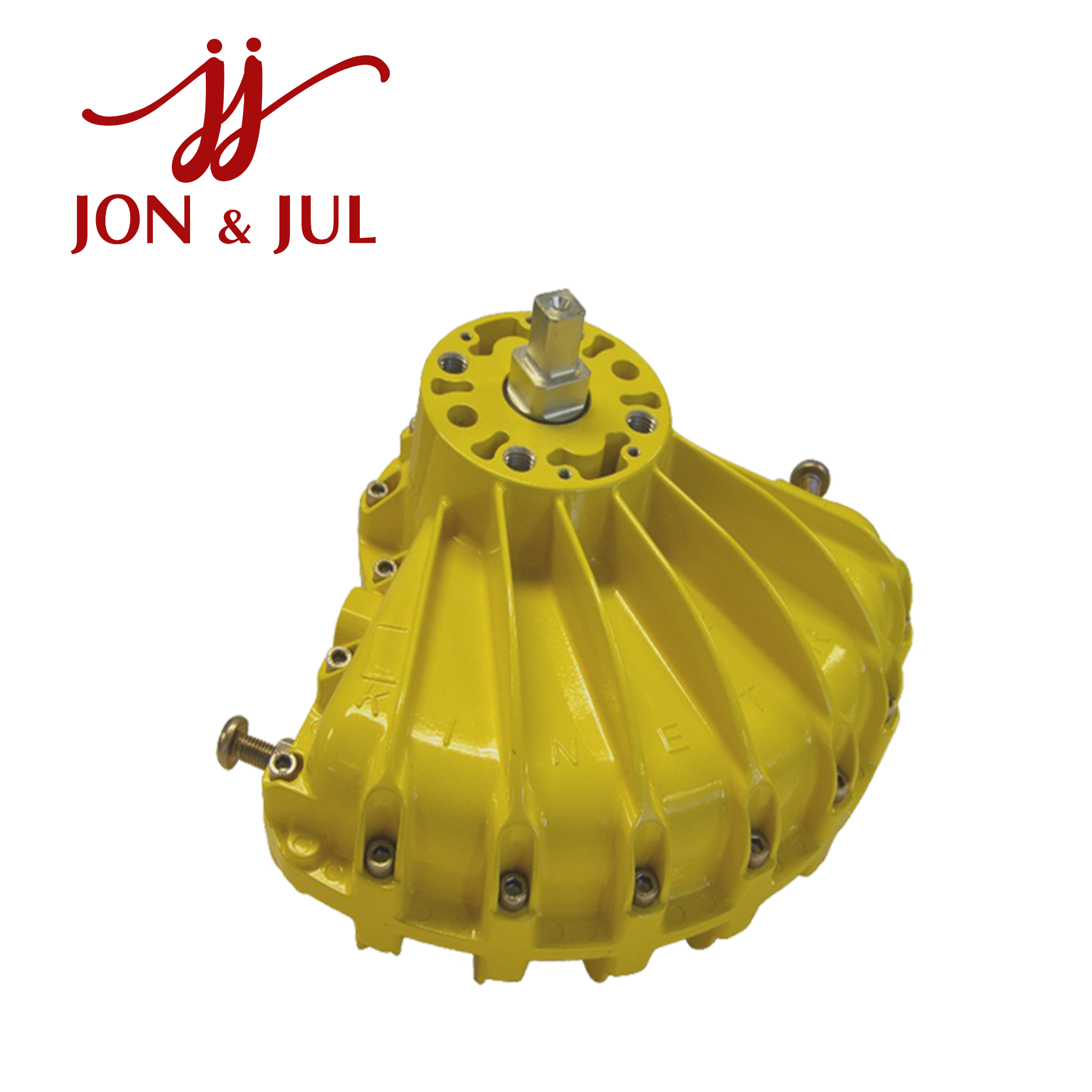

304-200 Kinetrol – Bộ truyền động khí nén cho hệ thống công nghiệp

304-200 Kinetrol Vietnam là mã thuộc dòng Kinetrol Model 30 Double Acting Rotary Actuator, được sử dụng để tạo chuyển động quay cho van, damper và các cơ cấu chấp hành trong hệ thống tự động hóa công nghiệp. Model 30 được thiết kế cho những ứng dụng cần mô-men xoắn lớn, với khả năng đạt 19.140 Nm tại áp suất khí 7 bar.

Tổng quan về 304-200 Kinetrol

Kinetrol là thương hiệu chuyên về các giải pháp pneumatic rotary actuator, phục vụ nhiều lĩnh vực công nghiệp như điều khiển van, xử lý nước, hóa chất, dầu khí và tự động hóa nhà máy.

Mã 304-200 thuộc nhóm Model 30, sử dụng nguyên lý vane-type rotary actuator và cấu hình Double Acting. Khí nén được cấp vào actuator để tạo chuyển động quay theo hai chiều, phù hợp với các ứng dụng đóng/mở hoặc điều khiển vị trí của thiết bị quay.

Hậu tố -200 là một phần của mã sản phẩm, tuy nhiên tài liệu công khai của Kinetrol không cung cấp bảng giải mã đầy đủ cho từng hậu tố cấu hình. Vì vậy, khi đặt hàng cần đối chiếu mã đầy đủ trên nameplate hoặc hồ sơ kỹ thuật để xác định chính xác phiên bản.

Thông số kỹ thuật 304-200

Các giá trị mô-men trên thuộc thông số kỹ thuật của Kinetrol Model 30 Double Acting; giá trị thực tế phụ thuộc vào áp suất khí nén và cấu hình actuator.

Mô-men xoắn lên tới 19.140 Nm

Khả năng tạo mô-men lớn là đặc điểm quan trọng của Model 30. Với áp suất khí 7 bar, actuator đạt tới 19.140 Nm, phù hợp với các cơ cấu quay có tải cao.

Một số mức mô-men tham khảo:

• 3 bar: 7.695 Nm

• 4 bar: 10.845 Nm

• 5 bar: 13.635 Nm

• 6 bar: 16.440 Nm

• 7 bar: 19.140 Nm

Khi lựa chọn 304-200 cho van hoặc damper, không nên chỉ dựa vào torque tối đa. Cần xác định torque yêu cầu trong toàn bộ quá trình vận hành và bổ sung hệ số an toàn phù hợp.

Thiết kế vane của Kinetrol

Kinetrol sử dụng thiết kế vane-type rotary actuator, trong đó năng lượng khí nén được chuyển đổi trực tiếp thành chuyển động quay.

Thiết kế này phù hợp với những ứng dụng yêu cầu góc quay giới hạn, đặc biệt là các cơ cấu như:

• Van bướm.

• Van bi.

• Damper.

• Van quay công nghiệp.

• Các cơ cấu điều khiển góc.

Model 30 có góc quay trong khoảng 80°–100°, phù hợp với nhiều thiết bị quay dạng quarter-turn.

Khả năng tích hợp hệ thống điều khiển

304-200 có thể được tích hợp với các thiết bị phụ trợ để tạo thành một cụm actuator hoàn chỉnh. Tùy cấu hình, hệ thống có thể sử dụng:

• Solenoid valve.

• Limit switch box.

• Pneumatic positioner.

• Electropneumatic positioner.

• Geared manual override.

• Thiết bị phản hồi vị trí.

• Coupling và mounting accessories.

• Spring return ở cấu hình phù hợp.

Nhờ đó, actuator có thể được sử dụng trong cả hệ thống điều khiển ON/OFF và những ứng dụng yêu cầu kiểm soát vị trí.

Ứng dụng của 304-200 Kinetrol

Với mức mô-men cao, Model 30 có thể được ứng dụng trong:

• Điều khiển van bướm kích thước lớn.

• Điều khiển van bi công nghiệp.

• Damper trong hệ thống khí.

• Nhà máy hóa chất.

• Công nghiệp dầu khí.

• Hệ thống xử lý nước.

• Hệ thống xử lý nước thải.

• Nhà máy điện.

• Hệ thống HVAC công nghiệp.

• Dây chuyền tự động hóa.

• Các cơ cấu quay công nghiệp tải lớn.

Đối với những hệ thống yêu cầu đóng/mở van từ xa, actuator có thể kết hợp với solenoid valve và limit switch để cung cấp tín hiệu điều khiển và phản hồi về hệ thống PLC/DCS.

Lưu ý khi mua 304-200 tại Việt Nam

Khi tìm mua 304-200 Kinetrol Vietnam, nên cung cấp hình ảnh nameplate và mã sản phẩm đầy đủ để xác định đúng cấu hình.

Một số thông tin cần kiểm tra trước khi thay thế gồm:

• Torque yêu cầu của van.

• Áp suất khí nén.

• Góc quay.

• Hướng quay.

• Kích thước mounting.

• Kiểu coupling.

• Tốc độ đóng/mở.

• Kiểu điều khiển.

• Phụ kiện limit switch hoặc positioner.

• Điều kiện nhiệt độ và môi trường.

Đặc biệt, không nên suy luận rằng hậu tố -200 đại diện cho một loại phụ kiện cụ thể nếu chưa có tài liệu xác nhận trực tiếp từ Kinetrol.

Kết luận

304-200 Kinetrol thuộc dòng Model 30 Double Acting Vane-type Rotary Actuator, được phát triển cho các hệ thống công nghiệp cần mô-men xoắn cao. Model 30 có góc quay 80°–100°, dung tích dịch chuyển khoảng 50.025 cm³ và mô-men tối đa 19.140 Nm tại 7 bar.

Sản phẩm phù hợp với các ứng dụng điều khiển van, damper và cơ cấu quay trong nhiều lĩnh vực công nghiệp. Khi đặt hàng hoặc thay thế, cần đối chiếu đầy đủ mã cấu hình để đảm bảo actuator tương thích với thiết bị và hệ thống điều khiển hiện có.
