Kinetrol 054-100 – Model 05 Double Acting Rotary Actuator

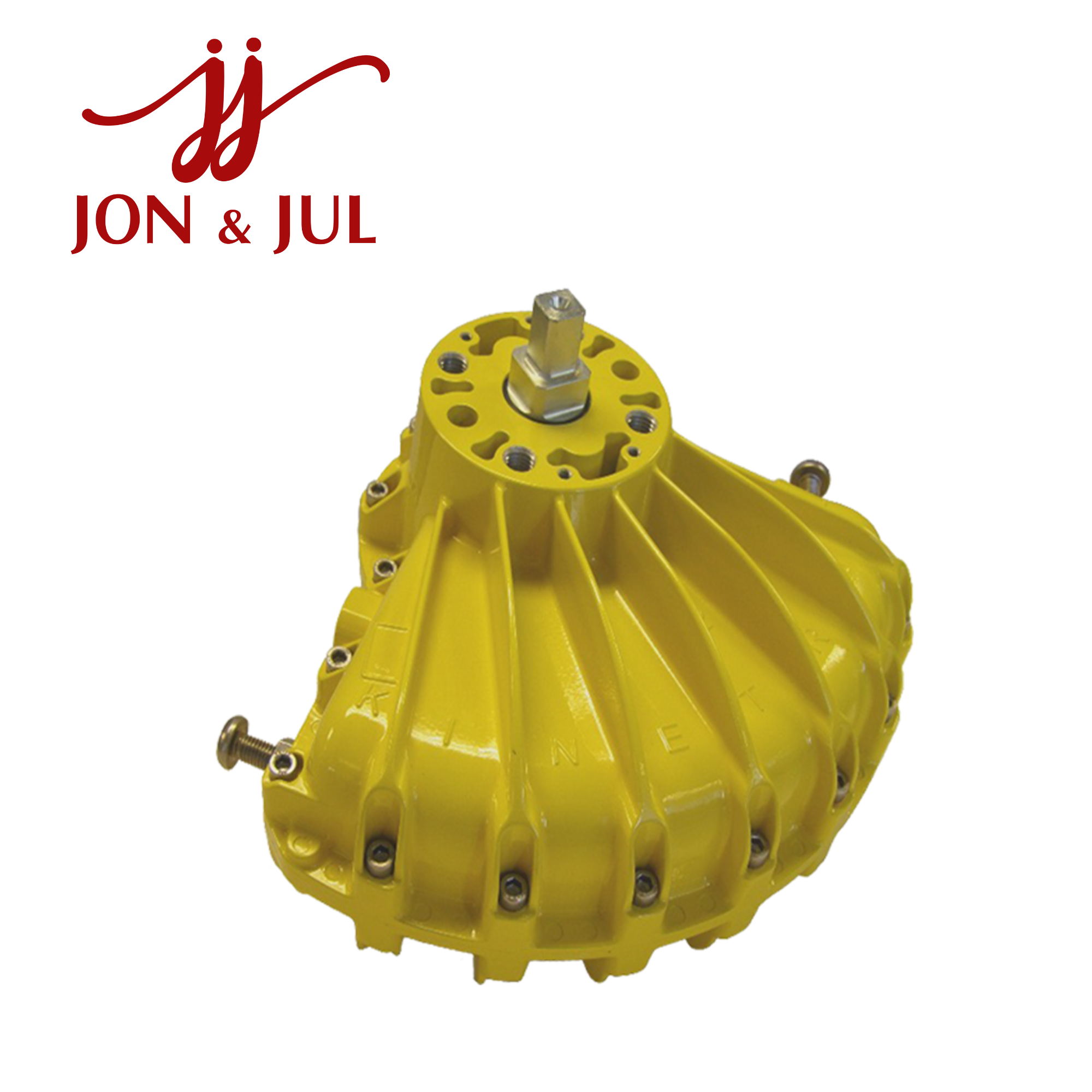

054-100 Kinetrol Vietnam là actuator xoay khí nén thuộc dòng Kinetrol Model 05 Double Acting, được thiết kế để chuyển đổi năng lượng khí nén thành chuyển động quay trong các hệ thống tự động hóa công nghiệp. Với mô-men đầu ra lên đến khoảng 50.5 Nm tại 7 bar, sản phẩm phù hợp cho các ứng dụng điều khiển butterfly valve, ball valve, damper và nhiều cơ cấu quay 1/4 vòng.

Tổng quan về Kinetrol 054-100

Kinetrol Model 05 là dòng vane-type rotary actuator có thiết kế nhỏ gọn, sử dụng khí nén để tạo chuyển động quay hai chiều. Cấu trúc Double Acting cho phép cấp khí để điều khiển actuator theo cả hai hướng, phù hợp với những hệ thống yêu cầu kiểm soát chủ động cả quá trình mở và đóng.

Mã 054-100 thuộc Model 05 và được sử dụng với cấu hình kết nối khí nén theo tiêu chuẩn của dòng actuator này. Đây là một lựa chọn phù hợp cho các hệ thống tự động hóa cần actuator có kích thước tương đối nhỏ nhưng vẫn cung cấp mô-men đủ lớn để điều khiển van công nghiệp.

Thông số kỹ thuật Kinetrol 054-100

Thông số chi tiết có thể thay đổi theo cấu hình actuator, coupling và các tùy chọn đi kèm.

Đặc điểm nổi bật

Thiết kế Double Acting

Kinetrol 054-100 sử dụng nguyên lý Double Acting, trong đó khí nén được cấp vào hai phía của cơ cấu actuator để tạo chuyển động theo hai chiều. Điều này cho phép hệ thống chủ động điều khiển cả chiều mở và chiều đóng của van.

Cấu hình này đặc biệt phù hợp với các dây chuyền tự động hóa yêu cầu tốc độ đóng/mở và khả năng điều khiển ổn định.

Mô-men lên đến 50.5 Nm

Tại áp suất khí nén 7 bar, Model 05 có thể đạt mô-men khoảng 50.5 Nm. Mức mô-men này cho phép actuator điều khiển nhiều loại van quay và cơ cấu damper có yêu cầu lực xoắn ở mức trung bình.

Khi lựa chọn actuator, cần so sánh mô-men của 054-100 với breakaway torque, running torque và seating torque của van thay vì chỉ dựa trên kích thước đường ống.

Góc quay phù hợp ứng dụng 1/4 vòng

Model 05 có góc quay trong khoảng 84–100°, phù hợp với các ứng dụng đóng/mở van dạng 1/4 vòng. Góc thực tế cần được kiểm tra theo cấu hình actuator và coupling được sử dụng.

Thiết kế nhỏ gọn

Kinetrol Model 05 có kết cấu tương đối nhỏ gọn so với mức mô-men cung cấp. Đây là ưu điểm khi actuator được lắp đặt trong các hệ thống có không gian hạn chế hoặc cần bố trí nhiều thiết bị trên cùng một cụm van.

Ứng dụng của Kinetrol 054-100

Kinetrol 054-100 có thể được sử dụng trong nhiều lĩnh vực tự động hóa và điều khiển quá trình như:

• Điều khiển butterfly valve.

• Điều khiển ball valve.

• Điều khiển damper.

• Hệ thống xử lý nước và nước thải.

• Hệ thống khí nén công nghiệp.

• Dây chuyền xử lý chất lỏng.

• Hệ thống HVAC.

• Máy móc và dây chuyền sản xuất tự động.

• Hệ thống đóng/mở van trong các quy trình công nghiệp.

Khi kết hợp với solenoid valve, limit switch hoặc positioner phù hợp, actuator có thể được tích hợp vào hệ thống điều khiển tự động để giám sát và điều khiển trạng thái van.

Lựa chọn phụ kiện cho Kinetrol 054-100

Tùy yêu cầu của hệ thống, Model 05 có thể được kết hợp với các phụ kiện điều khiển và giám sát như:

• Solenoid valve để điều khiển cấp khí.

• Limit switch để xác định vị trí mở/đóng.

• Positioner khi cần điều khiển vị trí.

• NAMUR accessories cho các thiết bị phụ trợ tương thích.

• Manual override trong các ứng dụng cần vận hành thủ công.

• Coupling hoặc adaptor phù hợp với loại van.

Việc lựa chọn phụ kiện cần dựa trên kiểu output shaft, yêu cầu mô-men, góc quay và tiêu chuẩn lắp đặt của van.

Lưu ý khi mua Kinetrol 054-100

Khi thay thế hoặc đặt mua 054-100, nên kiểm tra các thông tin sau:

1. Mã actuator đầy đủ trên nameplate.

2. Kiểu tác động Double Acting hay Spring Return.

3. Góc quay yêu cầu.

4. Kiểu coupling/output drive.

5. Kích thước và tiêu chuẩn lắp đặt của van.

6. Áp suất khí nén thực tế.

7. Mô-men yêu cầu của van.

8. Điều kiện nhiệt độ môi trường.

9. Yêu cầu ATEX nếu actuator được sử dụng trong khu vực nguy hiểm.

10. Các phụ kiện như solenoid, limit switch hoặc positioner.

Đặc biệt, không nên chọn actuator chỉ dựa vào đường kính danh nghĩa của van. Mô-men thực tế của van mới là một trong những thông số quan trọng nhất để xác định Model 05 có phù hợp hay không.

Kết luận

Kinetrol 054-100 là Model 05 Double Acting Rotary Actuator, sử dụng khí nén để tạo chuyển động quay hai chiều cho các ứng dụng điều khiển van và cơ cấu quay công nghiệp. Với mô-men tối đa khoảng 50.5 Nm tại 7 bar, góc quay khoảng 84–100° và thiết kế nhỏ gọn, sản phẩm phù hợp với nhiều hệ thống tự động hóa.

Khi thay thế Kinetrol 054-100, nên kiểm tra đầy đủ mã sản phẩm, kiểu coupling, áp suất khí, mô-men yêu cầu và phụ kiện đi kèm để đảm bảo actuator tương thích với van và hệ thống điều khiển hiện có.
