014-100 Kinetrol Vietnam

Giá bán: Liên hệ

Hãng sản xuất: Kinetrol

Danh mục: Thiết bị tự động hóa

Nhà cung cấp: Jon-Jul

Xuất sứ: Germany

Gọi lại cho tôi

Liên hệ tư vấn

Ms Ngọc Trinh

ngoctrinh@jon-jul.com

0969678648

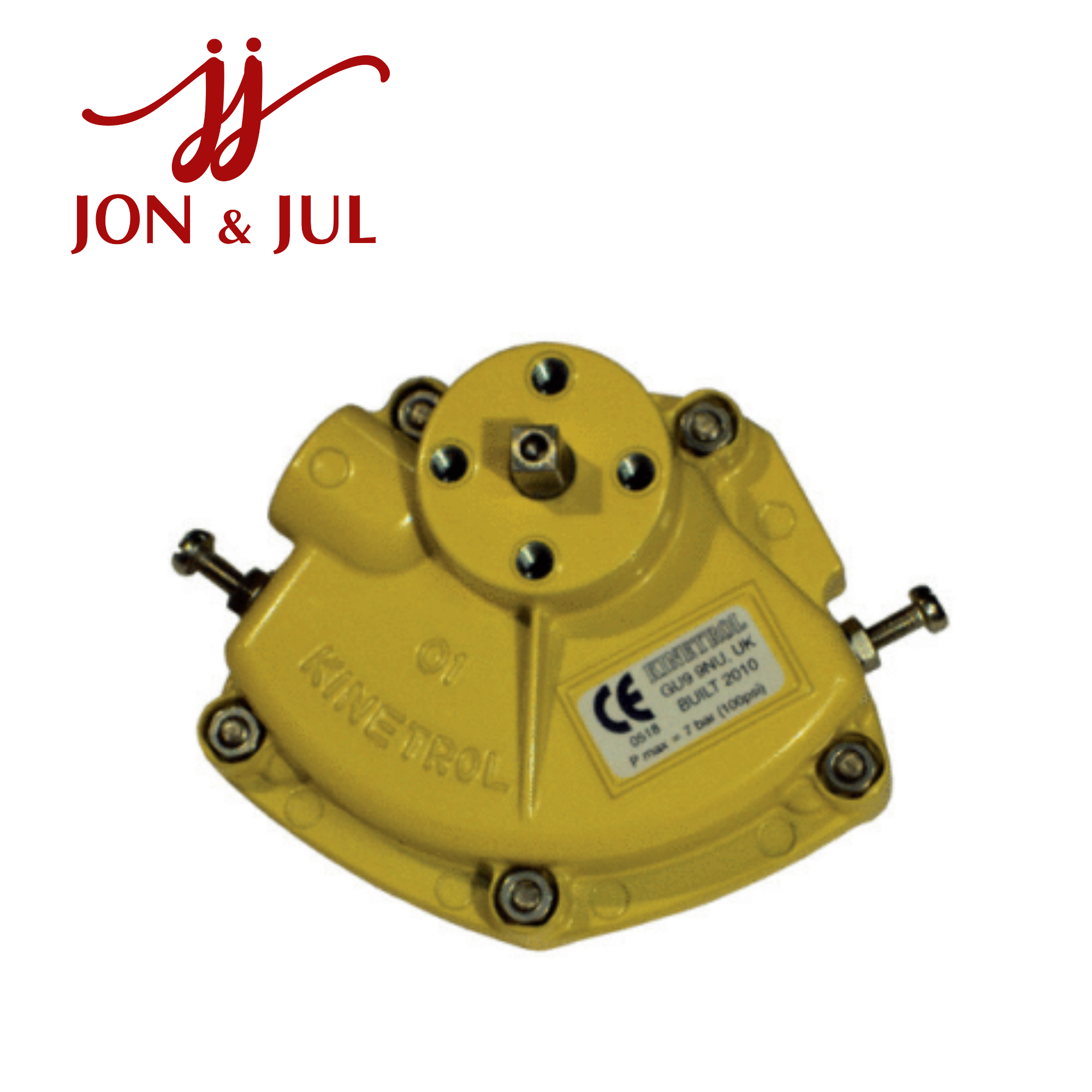

Kinetrol 014-100 – Model 01 Double Acting Actuator

014-100 Kinetrol là bộ truyền động khí nén Model 01 Double Acting dạng rotary actuator, được thiết kế cho các ứng dụng điều khiển van và cơ cấu quay cần mô-men xoắn nhỏ, kích thước gọn và khả năng vận hành ổn định. Theo tài liệu kỹ thuật của Kinetrol, mã 014-100 thuộc Model 01 và có mô-men xoắn từ 1,1 đến 6,7 Nm, tùy theo áp suất khí nén.

Tổng quan về Kinetrol 014-100

014-100 sử dụng kết cấu actuator khí nén dạng cánh gạt (vane-type). Đây là cấu hình Double Acting, trong đó khí nén được cấp vào hai phía của cơ cấu để tạo chuyển động quay theo hai chiều.

Model 01 thuộc nhóm actuator Kinetrol kích thước nhỏ, phù hợp với các thiết bị tự động hóa cần mô-men xoắn thấp. Thiết kế nhỏ gọn giúp actuator dễ dàng tích hợp vào hệ thống điều khiển van hoặc cơ cấu quay.

Thông số kỹ thuật 014-100

Thông số Chi tiết
Hãng sản xuất Kinetrol
Model Model 01
Mã sản phẩm 014-100
Loại Double Acting Actuator
Kiểu actuator Rotary Vane Actuator
Thể tích dịch chuyển 16,5 cm³
Mô-men xoắn 1,1 – 6,7 Nm
Áp suất tham chiếu tối đa trong bảng 7 bar
Góc quay Có thể điều chỉnh
Vật liệu vỏ ZL16 zinc alloy đúc áp lực
Vane & output shaft Stainless steel
Bạc trục PTFE-coated bronze, lead-free
Phớt Moulded polyurethane
Seal expander Stainless spring steel
Bề mặt Epoxy thermoset powder
Nhiệt độ làm việc -40°C đến +80°C
ATEX Up to Category 1

Các thông số trên được lấy từ datasheet Kinetrol Model 01 Double Acting Actuator.

Mô-men xoắn của 014-100

Khả năng tạo mô-men của 014-100 phụ thuộc vào áp suất khí cấp. Theo bảng thông số Kinetrol:

Áp suất Mô-men xoắn
1,5 bar 1,1 Nm
2,0 bar 1,6 Nm
2,5 bar 2,1 Nm
3,0 bar 2,6 Nm
3,5 bar 3,0 Nm
4,0 bar 3,5 Nm
4,5 bar 4,0 Nm
5,0 bar 4,5 Nm
5,5 bar 5,1 Nm
6,0 bar 5,6 Nm
6,5 bar 6,1 Nm
7,0 bar 6,7 Nm

Như vậy, tại áp suất 7 bar, Model 01 đạt mô-men xoắn 6,7 Nm.

Vật liệu và thiết kế

Kinetrol 014-100 sử dụng vỏ hợp kim kẽm ZL16 đúc áp lực, giúp tạo kết cấu nhỏ gọn cho actuator. Vane và output shaft được chế tạo bằng thép không gỉ, trong khi bạc trục sử dụng bronze phủ PTFE và không chứa chì.

Hệ thống phớt bằng polyurethane đúc kết hợp với seal expander bằng thép lò xo không gỉ. Bề mặt bên ngoài được hoàn thiện bằng lớp epoxy thermoset powder, phù hợp cho môi trường công nghiệp.

Dải nhiệt độ làm việc được công bố là -40°C đến +80°C, đồng thời dòng Model 01 có tùy chọn đáp ứng yêu cầu ATEX lên đến Category 1.

Ứng dụng của Kinetrol 014-100

Với mô-men xoắn tối đa 6,7 Nm, 014-100 phù hợp hơn với các cơ cấu quay và van có yêu cầu mô-men nhỏ, chẳng hạn:

  • Van bướm kích thước nhỏ.

  • Van bi và rotary valve nhỏ.

  • Cơ cấu đóng/mở tự động.

  • Thiết bị xử lý chất lỏng.

  • Hệ thống khí nén công nghiệp.

  • Máy móc tự động hóa.

  • Cơ cấu điều khiển góc quay.

  • Các hệ thống cần actuator nhỏ gọn.

Khi lựa chọn actuator, cần kiểm tra mô-men yêu cầu của van/cơ cấu, áp suất khí thực tế và góc quay thay vì chỉ dựa vào kích thước van.

Tùy chọn Spring Return

Tài liệu Model 01 của Kinetrol cũng đề cập đến tùy chọn fail-safe Spring Return, với cấu hình lò xo theo chiều Clockwise hoặc Counter Clockwise. Vì vậy, Model 01 có thể được cấu hình cho những hệ thống cần cơ cấu quay về vị trí xác định khi mất nguồn khí nén.

Cần phân biệt rõ 014-100 Double Acting với các phiên bản Spring Return khi đặt hàng, bởi đặc tính mô-men và mã cấu hình có thể khác nhau.

Lưu ý khi mua 014-100 Kinetrol

Để xác định đúng actuator, nên kiểm tra:

  1. Mã chính xác trên nameplate: 014-100.

  2. Double Acting hay Spring Return.

  3. Mô-men xoắn cần thiết của van.

  4. Áp suất khí nén sử dụng.

  5. Góc quay yêu cầu.

  6. Kích thước và kiểu kết nối với van.

  7. Yêu cầu về ATEX nếu làm việc trong khu vực nguy hiểm.

Đặc biệt, 014-100 là Model 01, mặc dù trong mã có chuỗi “14”. Vì vậy không nên hiểu mã 014-100 là actuator Model 14. Tài liệu Kinetrol xác nhận trực tiếp 014-100 nằm trong datasheet của Model 01 Double Acting Actuator.

Kết luận

Kinetrol 014-100 là actuator khí nén Model 01 Double Acting, có thiết kế nhỏ gọn, mô-men xoắn tối đa 6,7 Nm tại 7 bar, thể tích dịch chuyển 16,5 cm³ và dải nhiệt độ làm việc từ -40°C đến +80°C. Sản phẩm phù hợp cho các ứng dụng điều khiển van và cơ cấu quay nhỏ trong hệ thống tự động hóa công nghiệp.

Khi cần thay thế hoặc đặt mua 014-100, nên đối chiếu đầy đủ mã actuator, kiểu tác động, áp suất khí, mô-men yêu cầu và giao diện lắp đặt để đảm bảo lựa chọn đúng cấu hình.
