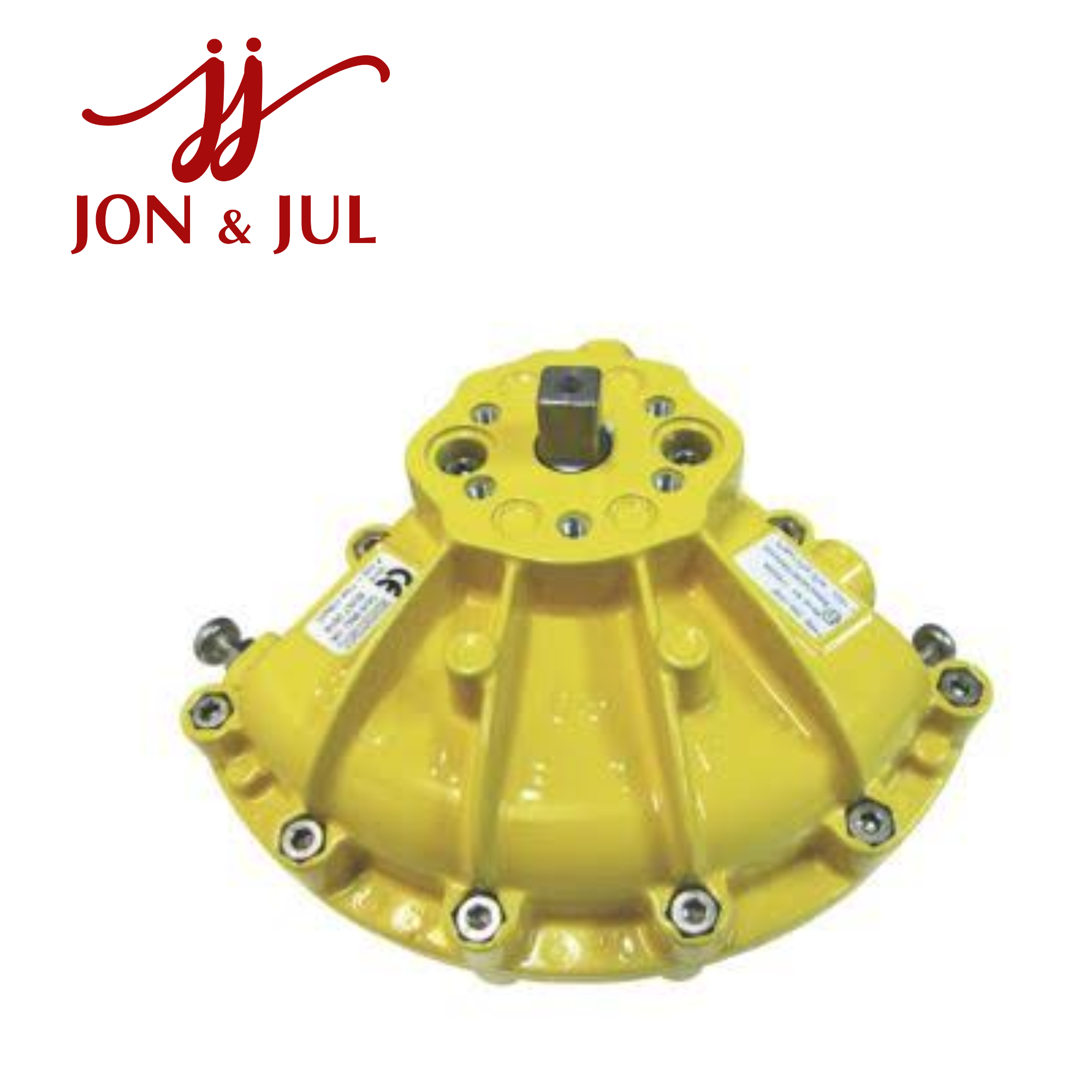

604-100 Kinetrol – Bộ truyền động khí nén công suất lớn

604-100 Kinetrol Vietnam là bộ truyền động khí nén xoay thuộc Model 60 Double Acting của Kinetrol, được phát triển cho các ứng dụng công nghiệp yêu cầu mô-men xoắn rất lớn. Với khả năng đạt mô-men tối đa 40.765 Nm tại 7 bar, sản phẩm phù hợp để điều khiển các loại van, damper và cơ cấu quay tải lớn trong hệ thống tự động hóa.

Tổng quan về 604-100 Kinetrol

Kinetrol là thương hiệu chuyên sản xuất pneumatic rotary actuator, cung cấp các giải pháp truyền động khí nén cho hệ thống điều khiển van và cơ cấu quay.

Mã 604-100 thuộc Model 60 Double Acting, một trong những dòng actuator có kích thước và khả năng tạo mô-men lớn của Kinetrol. Thiết kế dạng vane giúp chuyển đổi năng lượng khí nén thành chuyển động quay trực tiếp, phù hợp với các ứng dụng điều khiển thiết bị quay công nghiệp.

Model 60 có góc quay tiêu chuẩn khoảng 80°–100°, cho phép sử dụng với nhiều loại van quarter-turn và damper.

Thông số kỹ thuật 604-100

Các giá trị mô-men được xác định theo Model 60 Double Acting và thay đổi theo áp suất khí nén cung cấp.

Khả năng tạo mô-men cực lớn

Điểm nổi bật của 604-100 Kinetrol là khả năng tạo mô-men lên tới 40.765 Nm tại 7 bar.

Một số mức torque tiêu biểu:

• 2 bar: 11.106 Nm

• 3 bar: 16.680 Nm

• 4 bar: 22.806 Nm

• 5 bar: 28.870 Nm

• 6 bar: 34.909 Nm

• 7 bar: 40.765 Nm

Mức mô-men này giúp Model 60 đáp ứng các ứng dụng mà actuator kích thước nhỏ hoặc trung bình không thể đáp ứng.

Khi lựa chọn actuator, cần xác định chính xác mô-men yêu cầu của van hoặc damper ở điều kiện vận hành thực tế, đồng thời tính đến hệ số an toàn phù hợp.

Thiết kế dành cho ứng dụng công nghiệp

Model 60 thuộc nhóm actuator Kinetrol kích thước rất lớn, được phát triển cho các cơ cấu quay tải cao. Thiết kế vane cho phép tạo chuyển động quay trực tiếp từ năng lượng khí nén.

Với góc quay khoảng 80°–100°, actuator phù hợp với nhiều thiết bị quay như van bướm, van bi và damper.

Dải nhiệt độ làm việc -40°C đến +80°C cho phép thiết bị được sử dụng trong nhiều môi trường công nghiệp khác nhau.

Khả năng tích hợp phụ kiện

604-100 có thể được sử dụng cùng nhiều thiết bị phụ trợ để xây dựng hệ thống điều khiển tự động hoàn chỉnh, tùy cấu hình:

• Solenoid valve.

• Limit switch box.

• Pneumatic positioner.

• Electropneumatic positioner.

• Geared manual override.

• Thiết bị phản hồi vị trí.

• Coupling.

• Mounting accessories.

• Spring Return.

Khi kết hợp với positioner, actuator có thể phục vụ các ứng dụng yêu cầu điều khiển vị trí. Với limit switch, hệ thống có thể giám sát trạng thái đóng/mở của van.

Ứng dụng của 604-100 Kinetrol

Nhờ mô-men xoắn rất lớn, Model 60 có thể được ứng dụng trong:

• Điều khiển van bướm kích thước lớn.

• Điều khiển van bi công nghiệp.

• Điều khiển damper công suất lớn.

• Hệ thống xử lý khí.

• Nhà máy điện.

• Công nghiệp dầu khí.

• Nhà máy hóa chất.

• Hệ thống xử lý nước quy mô lớn.

• Hệ thống xử lý nước thải.

• Hệ thống vận chuyển vật liệu.

• Dây chuyền công nghiệp nặng.

• Các cơ cấu quay yêu cầu mô-men cực lớn.

Đây là nhóm ứng dụng mà việc lựa chọn actuator cần được tính toán kỹ về torque, tải trọng, áp suất khí và kết cấu lắp đặt.

Lưu ý khi lựa chọn 604-100

Khi tìm mua 604-100 Kinetrol Vietnam, ngoài mã sản phẩm cần kiểm tra các thông số của thiết bị được điều khiển.

Các yếu tố quan trọng gồm:

• Torque yêu cầu của van.

• Áp suất khí nén.

• Góc quay.

• Hướng quay.

• Kích thước coupling.

• Kích thước mounting.

• Tốc độ đóng/mở.

• Kiểu điều khiển.

• Điều kiện nhiệt độ.

• Môi trường lắp đặt.

Với actuator có khối lượng khoảng 475 kg, việc thiết kế kết cấu đỡ và phương án vận chuyển, lắp đặt cũng cần được tính toán phù hợp.

Kết luận

604-100 Kinetrol là bộ truyền động khí nén xoay Model 60 Double Acting, hướng tới các ứng dụng công nghiệp có yêu cầu mô-men cực lớn. Model 60 có góc quay 80°–100°, dung tích dịch chuyển khoảng 94.500 cm³ và đạt mô-men tối đa 40.765 Nm tại 7 bar.

Nhờ khả năng kết hợp với các thiết bị điều khiển và phụ kiện phù hợp, 604-100 có thể được sử dụng trong các hệ thống van, damper và cơ cấu quay công nghiệp quy mô lớn.

Khi đặt hàng, nên đối chiếu đầy đủ mã nameplate, torque yêu cầu, kích thước lắp đặt và cấu hình phụ kiện để đảm bảo actuator tương thích với hệ thống hiện hữu.
