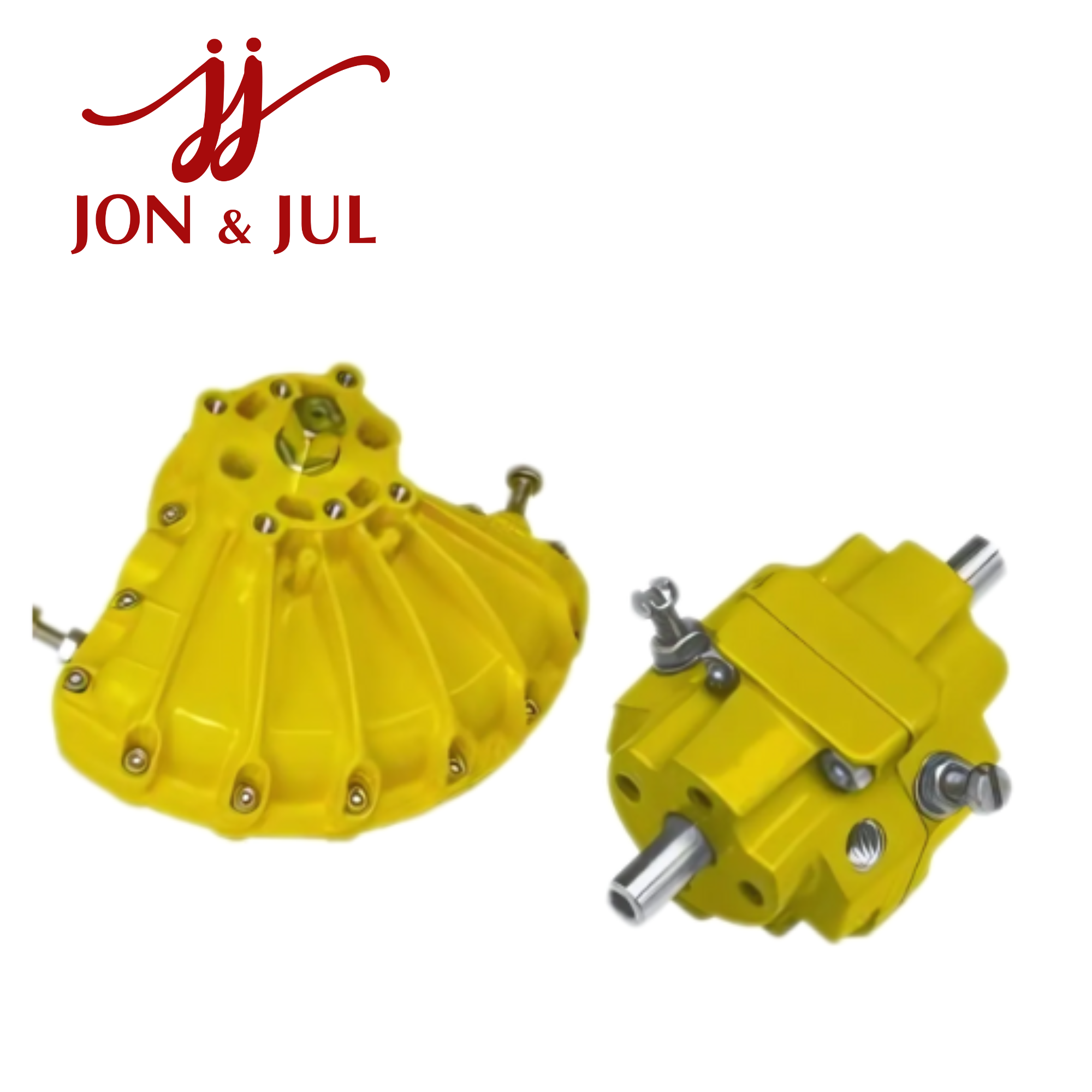

304-400 Kinetrol – Bộ truyền động khí nén cho van công nghiệp

304-400 Kinetrol Vietnam là mã thuộc dòng Kinetrol Model 30 Double Acting Rotary Actuator, được sử dụng trong các hệ thống tự động hóa cần truyền động quay với mô-men lớn. Model 30 có thiết kế vane-type, phù hợp để điều khiển van, damper và nhiều cơ cấu quay công nghiệp.

Tổng quan về 304-400 Kinetrol

Kinetrol là thương hiệu chuyên về các giải pháp pneumatic rotary actuator, được sử dụng trong nhiều hệ thống điều khiển van và tự động hóa công nghiệp.

Mã 304-400 thuộc nhóm Model 30, cấu hình Double Acting. Actuator sử dụng khí nén để tạo chuyển động quay theo hai chiều, thích hợp cho các ứng dụng đóng/mở hoặc điều khiển vị trí của thiết bị quay.

Model 30 có khả năng tạo mô-men lên tới 19.140 Nm tại áp suất 7 bar, giúp đáp ứng các ứng dụng có yêu cầu lực truyền động cao.

Thông số kỹ thuật 304-400

Thông số	Giá trị
Thương hiệu	Kinetrol
Mã sản phẩm	304-400
Model	30
Kiểu tác động	Double Acting
Loại actuator	Vane-type Rotary Actuator
Góc quay	80°–100°
Dung tích dịch chuyển	50.025 cm³
Mô-men tại 1,5 bar	3.720 Nm
Mô-men tại 2 bar	5.160 Nm
Mô-men tại 2,5 bar	6.600 Nm
Mô-men tại 3 bar	7.695 Nm
Mô-men tại 3,5 bar	9.435 Nm
Mô-men tại 4 bar	10.845 Nm
Mô-men tại 4,5 bar	12.240 Nm
Mô-men tại 5 bar	13.635 Nm
Mô-men tại 5,5 bar	15.030 Nm
Mô-men tại 6 bar	16.440 Nm
Mô-men tại 6,5 bar	17.835 Nm
Mô-men tại 7 bar	19.140 Nm
Nhiệt độ làm việc	-40°C đến +80°C
ATEX	Up to Category 2
Cấu hình hậu tố -400	Cần xác nhận theo mã đầy đủ

Các giá trị torque là thông số của Kinetrol Model 30 Double Acting, thay đổi theo áp suất khí nén.

Mô-men xoắn lên tới 19.140 Nm

Khả năng tạo mô-men lớn là một trong những đặc điểm quan trọng của Model 30. Ở áp suất 7 bar, actuator có thể đạt 19.140 Nm.

Một số mức torque tham khảo:

3 bar: 7.695 Nm
4 bar: 10.845 Nm
5 bar: 13.635 Nm
5,5 bar: 15.030 Nm
6 bar: 16.440 Nm
7 bar: 19.140 Nm

Nhờ dải mô-men này, Model 30 có thể đáp ứng các ứng dụng điều khiển van và damper có tải lớn.

Tuy nhiên, việc lựa chọn actuator cần dựa trên torque yêu cầu thực tế của thiết bị, áp suất khí nén và hệ số an toàn cần thiết.

Thiết kế vane-type

304-400 Kinetrol sử dụng nền tảng actuator dạng vane. Khí nén tác động lên vane để tạo chuyển động quay, giúp actuator phù hợp với các thiết bị quarter-turn.

Thiết kế này thường được sử dụng cho:

Van bướm.
Van bi.
Damper.
Van quay.
Cơ cấu điều chỉnh góc.

Model 30 có góc quay trong khoảng 80°–100°, đáp ứng các yêu cầu điều khiển quay phổ biến trong công nghiệp.

Khả năng tích hợp phụ kiện

Dòng Model 30 có thể được kết hợp với các thiết bị phụ trợ để đáp ứng yêu cầu điều khiển khác nhau:

Solenoid valve.
Limit switch box.
Pneumatic positioner.
Electropneumatic positioner.
Geared manual override.
Thiết bị phản hồi vị trí.
Coupling.
Mounting accessories.
Spring return ở cấu hình phù hợp.

Nhờ đó, actuator có thể được tích hợp vào hệ thống PLC hoặc DCS để điều khiển và giám sát thiết bị từ xa.

Ứng dụng của 304-400 Kinetrol

Với mô-men xoắn lớn, Model 30 phù hợp với nhiều ứng dụng công nghiệp như:

Điều khiển van bướm kích thước lớn.
Điều khiển van bi.
Điều khiển damper.
Hệ thống xử lý khí.
Công nghiệp dầu khí.
Nhà máy hóa chất.
Hệ thống xử lý nước.
Xử lý nước thải.
Nhà máy điện.
HVAC công nghiệp.
Dây chuyền tự động hóa.
Các cơ cấu quay tải lớn.

Trong những hệ thống cần điều khiển đóng/mở tự động, actuator có thể kết hợp với solenoid valve và limit switch để điều khiển và phản hồi trạng thái của van.

Lưu ý khi mua 304-400

Khi tìm mua 304-400 Kinetrol Vietnam, nên đối chiếu chính xác thông tin trên nameplate với yêu cầu của thiết bị.

Các yếu tố cần kiểm tra gồm:

Torque yêu cầu của van.
Áp suất khí nén.
Góc quay.
Hướng quay.
Kiểu coupling.
Kích thước mounting.
Tốc độ đóng/mở.
Kiểu điều khiển.
Phụ kiện đi kèm.
Nhiệt độ và điều kiện môi trường.

Đặc biệt, hậu tố -400 chưa được Kinetrol công khai giải mã đầy đủ trong tài liệu Model 30. Vì vậy, không nên tự xác định -400 là một cấu hình phụ kiện cụ thể nếu chưa có thông tin xác nhận từ nhà sản xuất.

Kết luận

304-400 Kinetrol thuộc dòng Model 30 Double Acting Vane-type Rotary Actuator, được phát triển cho các hệ thống công nghiệp yêu cầu mô-men xoắn lớn. Model 30 có góc quay 80°–100°, dung tích dịch chuyển khoảng 50.025 cm³ và mô-men tối đa 19.140 Nm tại 7 bar.

Sản phẩm có thể kết hợp với nhiều phụ kiện điều khiển như solenoid valve, limit switch và positioner, phù hợp với các hệ thống van, damper và cơ cấu quay trong tự động hóa công nghiệp.

Khi đặt hàng hoặc thay thế 304-400, nên cung cấp đầy đủ mã nameplate và thông tin thiết bị hiện hữu để xác định chính xác cấu hình.
