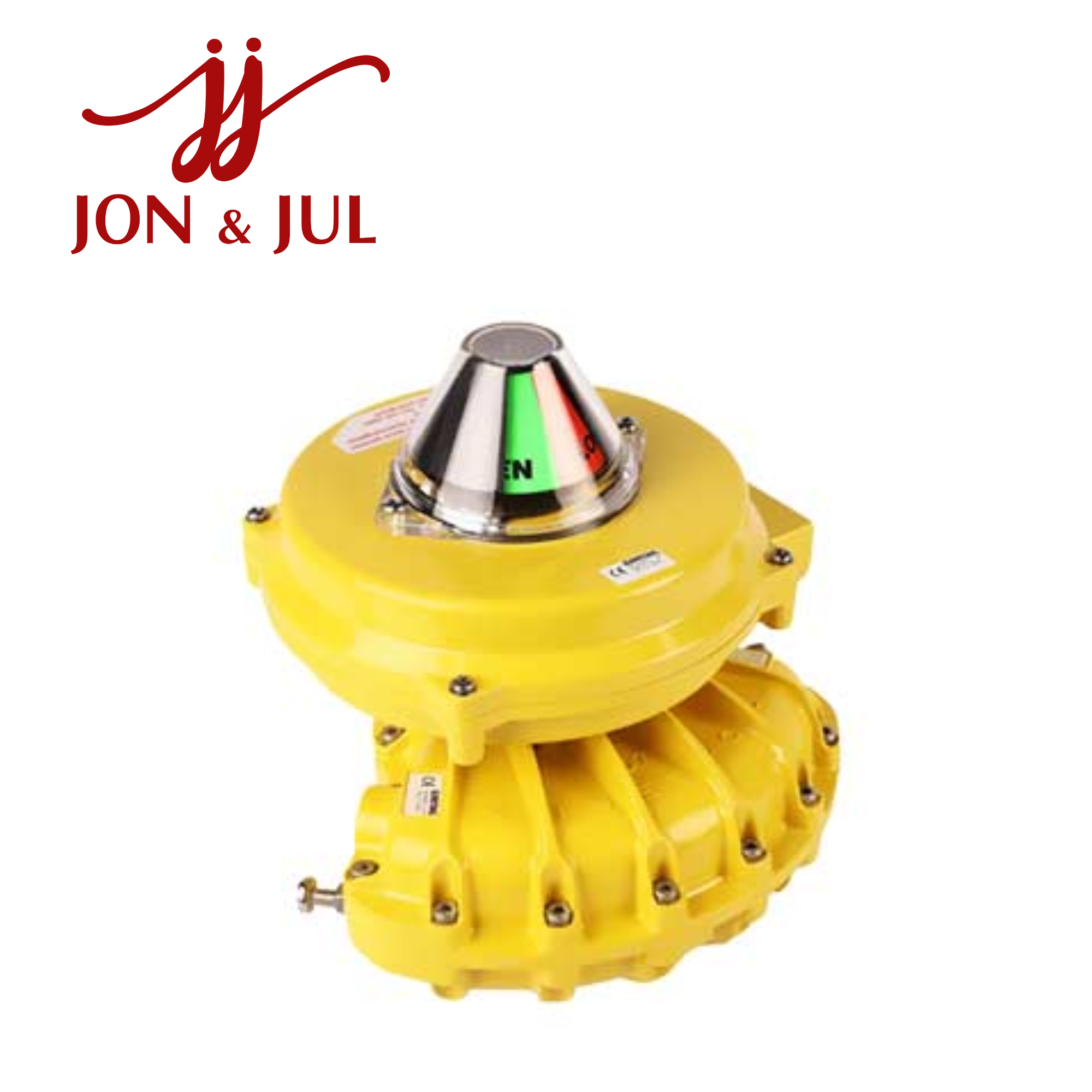

Kinetrol 074-300 – Bộ truyền động khí nén Model 07

074-300 Kinetrol Vietnam là mã sản phẩm thuộc dòng bộ truyền động khí nén xoay Kinetrol Model 07, được sử dụng trong các hệ thống tự động hóa công nghiệp để điều khiển van quay và các cơ cấu chuyển động góc. Model 07 sử dụng cơ cấu rotary vane, có khả năng tạo mô-men xoắn tối đa 124 Nm tại 7 bar, phù hợp với nhiều ứng dụng điều khiển van công nghiệp.

Tổng quan về Kinetrol 074-300

Kinetrol Model 07 là bộ truyền động khí nén dạng cánh gạt, được thiết kế để chuyển đổi năng lượng khí nén thành chuyển động quay tại trục đầu ra. Thiết bị thường được sử dụng cho các ứng dụng quarter-turn, trong đó actuator điều khiển trực tiếp góc đóng hoặc mở của van.

Model 07 có kết cấu vỏ bằng hợp kim nhôm phủ epoxy thermoset powder. Vane và output shaft được thiết kế dạng một khối bằng SG iron mạ kẽm, kết hợp với bạc trục đồng phủ PTFE và phớt polyurethane.

Mã 074-300 có tiền tố 074, xác định thuộc Model 07. Tuy nhiên, hậu tố “-300” chưa có tài liệu công khai đủ rõ để xác nhận chính xác cấu hình riêng. Do đó, khi mua hoặc thay thế cần kiểm tra đầy đủ order code/nameplate thực tế.

Thông số kỹ thuật Kinetrol 074-300

Các thông số trên là thông số đã xác minh của Kinetrol Model 07; chưa dùng để khẳng định các đặc điểm riêng của hậu tố 300.

Mô-men xoắn theo áp suất

Mô-men xoắn của Model 07 thay đổi theo áp suất khí nén:

Khi lựa chọn actuator cho van, cần xác định mô-men xoắn yêu cầu của van tại điều kiện vận hành thực tế. Giá trị 124 Nm là mô-men cực đại của Model 07 tại 7 bar và không nên được xem là mô-men làm việc trong mọi điều kiện.

Đặc điểm nổi bật của 074-300

Cơ cấu rotary vane

Kinetrol Model 07 sử dụng cơ cấu cánh gạt để tạo chuyển động quay. Thiết kế này phù hợp với các ứng dụng cần điều khiển góc quay, đặc biệt là các loại van quarter-turn.

Kết cấu chắc chắn

Vỏ hợp kim nhôm phủ epoxy giúp bảo vệ actuator trong môi trường công nghiệp. Vane và shaft dạng một khối bằng SG iron mạ kẽm tạo nên kết cấu truyền động chắc chắn.

Kinetrol công bố Model 07 có mức bảo đảm lên đến 2 triệu chu kỳ hoặc 4 triệu operations, tùy điều kiện và cấu hình sử dụng.

Góc quay điều chỉnh

Model 07 có góc hành trình khoảng 80°–100° và có thể có các phiên bản giới hạn hành trình theo yêu cầu ứng dụng.

Hỗ trợ phụ kiện NAMUR

Model 07 hỗ trợ lắp các phụ kiện theo chuẩn VDI/VDE 3845 NAMUR, giúp thuận tiện khi kết hợp với solenoid valve, positioner hoặc các thiết bị giám sát vị trí.

Phụ kiện có thể tích hợp

Tùy cấu hình, Model 07 có thể kết hợp với:

• Solenoid valve.

• Limit switch box.

• Positioner.

• EL electropneumatic positioner.

• Visual indicator.

• Angle monitor.

• Spring return.

• Thiết bị phản hồi vị trí.

• Phụ kiện lắp NAMUR.

Việc lựa chọn phụ kiện phụ thuộc vào yêu cầu điều khiển của hệ thống. Với ứng dụng đóng/mở đơn giản, solenoid và limit switch có thể được sử dụng; với ứng dụng điều khiển góc liên tục, positioner sẽ phù hợp hơn.

Ứng dụng của Kinetrol 074-300

Kinetrol 074-300/Model 07 có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp:

• Điều khiển van bướm.

• Điều khiển van bi.

• Van quarter-turn.

• Hệ thống xử lý nước.

• Hệ thống xử lý nước thải.

• Đường ống công nghiệp.

• Điều khiển lưu lượng.

• Dây chuyền sản xuất tự động.

• Hệ thống khí nén.

• Máy móc và thiết bị công nghiệp.

Actuator có thể được kết hợp với van và các thiết bị điều khiển để tạo thành cụm pneumatic valve actuator hoàn chỉnh.

Lưu ý khi mua 074-300

Trước khi đặt mua hoặc thay thế 074-300 Kinetrol, nên kiểm tra:

• Mã đầy đủ trên nameplate.

• Mô-men xoắn yêu cầu của van.

• Áp suất khí nén.

• Góc quay.

• Kiểu van.

• Kích thước trục van.

• Coupling.

• Kích thước mounting.

• Yêu cầu limit switch.

• Yêu cầu positioner.

• Nhiệt độ môi trường.

• Yêu cầu ATEX.

Đặc biệt, không nên tự xác định ý nghĩa của hậu tố “-300” nếu chưa có tài liệu order code tương ứng. Khi thay thế thiết bị, đối chiếu trực tiếp mã đầy đủ của actuator cũ là phương án an toàn hơn.

Kết luận

074-300 Kinetrol thuộc dòng Model 07 rotary vane actuator, với mô-men xoắn tối đa 124 Nm tại 7 bar, thể tích dịch chuyển khoảng 300 cm³ và góc quay 80°–100°. Model 07 có thể kết hợp với nhiều phụ kiện điều khiển và giám sát, phù hợp với các hệ thống tự động hóa van trong công nghiệp.

Riêng cấu hình 074-300, hậu tố “300” chưa được xác nhận đầy đủ từ tài liệu công khai. Vì vậy, khi báo giá hoặc nhập thay thế, nên đối chiếu nameplate và order code đầy đủ để xác định chính xác cấu hình.
