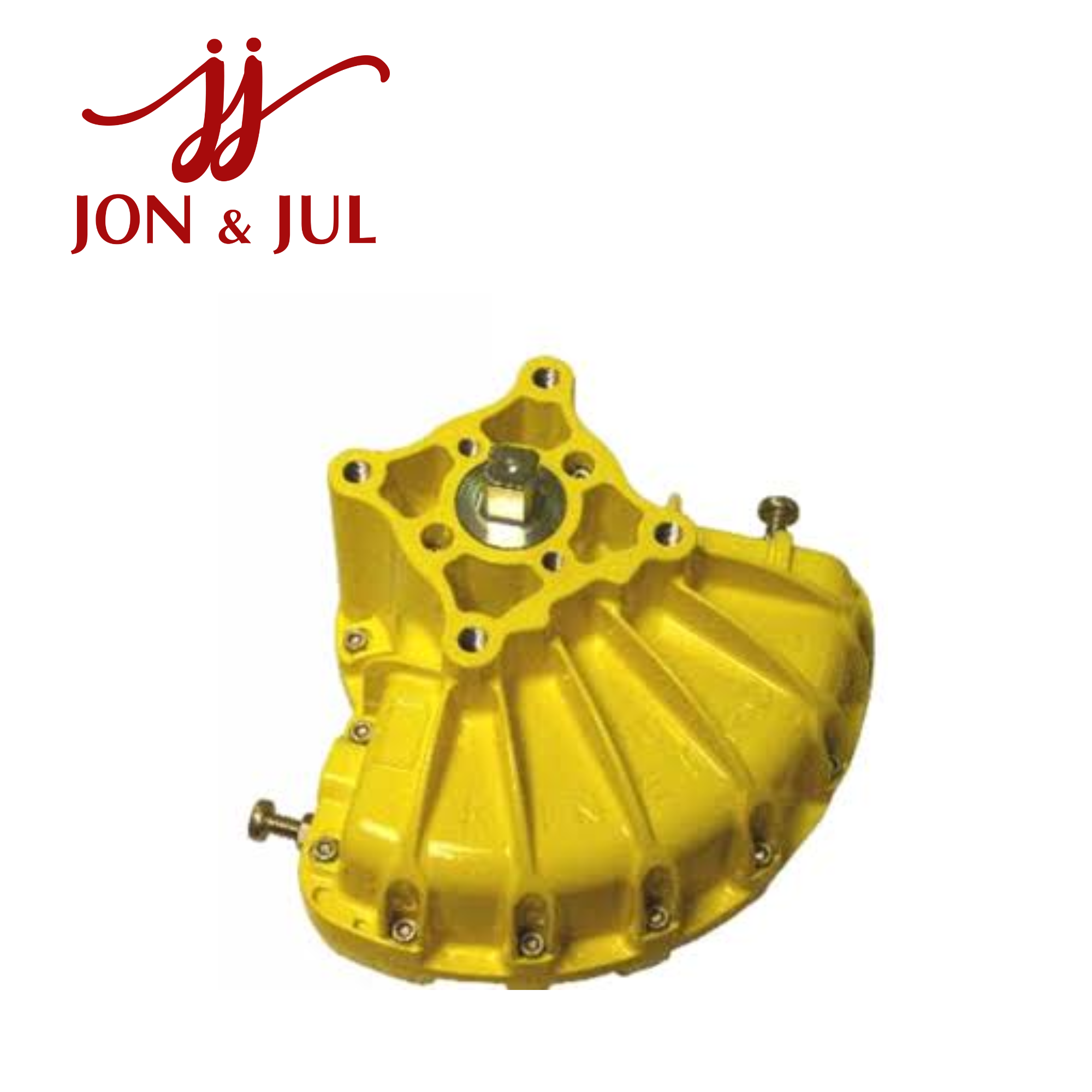

Model 10 Kinetrol Vietnam – Bộ truyền động khí nén quay Kinetrol

Model 10 Kinetrol Vietnam là dòng bộ truyền động khí nén quay tác động kép của Kinetrol, được thiết kế cho các ứng dụng điều khiển van quay như van bướm, van bi và các cơ cấu quay công nghiệp. Model 10 sử dụng cơ cấu vane-type rotary actuator, có khả năng tạo mô-men xoắn lên đến 416 Nm tại 7 bar, phù hợp với các hệ thống tự động hóa yêu cầu mô-men lớn và vận hành ổn định.

Tổng quan Kinetrol Model 10

Kinetrol Model 10 thuộc nhóm Double Acting Pneumatic Actuators, sử dụng khí nén để tạo chuyển động quay. Thiết kế của actuator gồm vỏ hợp kim nhôm phủ epoxy và cụm cánh – trục tích hợp, giúp thiết bị có kết cấu chắc chắn và phù hợp với môi trường công nghiệp.

Theo tài liệu Kinetrol, Model 10 có mô-men đầu ra 416 Nm tại 7 bar, thể tích dịch chuyển 1.025 cm³ và góc quay có thể điều chỉnh trong khoảng 78°–100°.

Thông số kỹ thuật Model 10 Kinetrol

Các thông số trên được đối chiếu từ trang sản phẩm và datasheet của Kinetrol; một số thông số có thể thay đổi theo phiên bản, cấu hình hoặc phụ kiện đi kèm.

Đặc điểm nổi bật

Mô-men xoắn lên đến 416 Nm

Model 10 tạo mô-men 416 Nm tại áp suất 7 bar, đáp ứng nhiều ứng dụng điều khiển van công nghiệp có kích thước và mô-men yêu cầu cao hơn các actuator Kinetrol model nhỏ.

Góc quay điều chỉnh

Góc hoạt động của Model 10 nằm trong khoảng 78° đến 100°, cho phép điều chỉnh phù hợp với yêu cầu vận hành của van hoặc cơ cấu quay.

Thiết kế Double Acting

Phiên bản tác động kép sử dụng khí nén cho cả hai chiều quay. Đây là cấu hình phù hợp với hệ thống cần điều khiển chủ động vị trí đóng và mở thông qua van điện từ hoặc hệ thống điều khiển khí nén.

Khả năng tích hợp phụ kiện

Kinetrol Model 10 có thể kết hợp với nhiều loại phụ kiện như limit switch box, solenoid valve, AP pneumatic positioner, EL electropneumatic positioner, P3 on/off positioner, Clear Cone position monitor và các tùy chọn khác.

Đặc biệt, Model 10 có thể được tích hợp với hệ thống EL Positioner để thực hiện điều khiển vị trí thay vì chỉ đóng/mở. Một cấu hình được sử dụng trên thị trường là actuator Model 10 kết hợp EL Positioner và NAMUR adapter.

Mã 103-100 Kinetrol

Trong dòng Model 10, 103-100 là một mã actuator tiêu chuẩn đáng chú ý. Datasheet Kinetrol xác nhận mã 103-100 sử dụng cổng khí G1/4, với hệ thống lỗ mounting gồm 4 × M10 và 2 × M8 theo các vòng PCD tương ứng.

Vì vậy khi tìm kiếm hoặc đặt hàng 103-100 Kinetrol, cần phân biệt actuator cơ bản với các cấu hình Model 10 đã tích hợp thêm positioner, limit switch, solenoid hoặc các phụ kiện điều khiển khác.

Ứng dụng của Kinetrol Model 10

Model 10 có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp, đặc biệt là các ứng dụng cần chuyển đổi năng lượng khí nén thành chuyển động quay.

Một số ứng dụng phổ biến:

• Điều khiển van bướm.

• Điều khiển van bi.

• Hệ thống đóng/mở van tự động.

• Điều khiển van trong hệ thống xử lý nước.

• Nhà máy hóa chất.

• Hệ thống dầu khí và năng lượng.

• Dây chuyền sản xuất công nghiệp.

• Hệ thống điều khiển PLC/DCS.

• Các cơ cấu quay cần mô-men lên đến khoảng 416 Nm.

• Hệ thống điều khiển vị trí khi kết hợp EL/AP/P3 Positioner.

Khi sử dụng với positioner, actuator có thể được đưa vào các hệ thống điều khiển tự động yêu cầu điều chỉnh vị trí thay vì chỉ thực hiện hai trạng thái ON/OFF.

Lưu ý khi chọn Model 10 Kinetrol

Khi đặt mua Model 10 Kinetrol Vietnam, cần kiểm tra chính xác cấu hình thực tế của actuator. Không nên chỉ dựa vào tên Model 10 vì cùng một actuator có thể được tích hợp với nhiều loại phụ kiện.

Các thông tin cần xác nhận gồm:

• Mã sản phẩm đầy đủ.

• Double Acting hay Spring Return.

• Chiều quay CW hoặc CCW.

• Áp suất khí làm việc.

• Mô-men yêu cầu của van.

• Kích thước và kiểu mounting.

• Cổng khí G1/4 hoặc cấu hình khác.

• Có hoặc không có NAMUR adapter.

• Có EL/AP/P3 Positioner hay không.

• Có limit switch hay không.

• Có Angle Retransmit hay các tùy chọn feedback hay không.

Đối với những hệ thống thay thế actuator cũ, nên đối chiếu trực tiếp part number trên nameplate để tránh nhầm giữa Model 10 tiêu chuẩn và các phiên bản Model 10 đã được cấu hình thêm phụ kiện.

Model 10 Kinetrol Vietnam

Với khả năng tạo mô-men 416 Nm tại 7 bar, góc quay 78°–100° và khả năng tích hợp nhiều phụ kiện điều khiển, Model 10 Kinetrol Vietnam là giải pháp actuator khí nén quay dành cho các hệ thống van và cơ cấu quay công nghiệp.

Khi lựa chọn, người dùng nên xác định đầy đủ mã actuator, kiểu tác động, chiều quay, loại positioner và các phụ kiện feedback để đảm bảo thiết bị tương thích với van cũng như hệ thống điều khiển hiện có.

JonJul Automation có thể hỗ trợ tra cứu model, đối chiếu mã Kinetrol và tư vấn cấu hình actuator theo ứng dụng thực tế.
