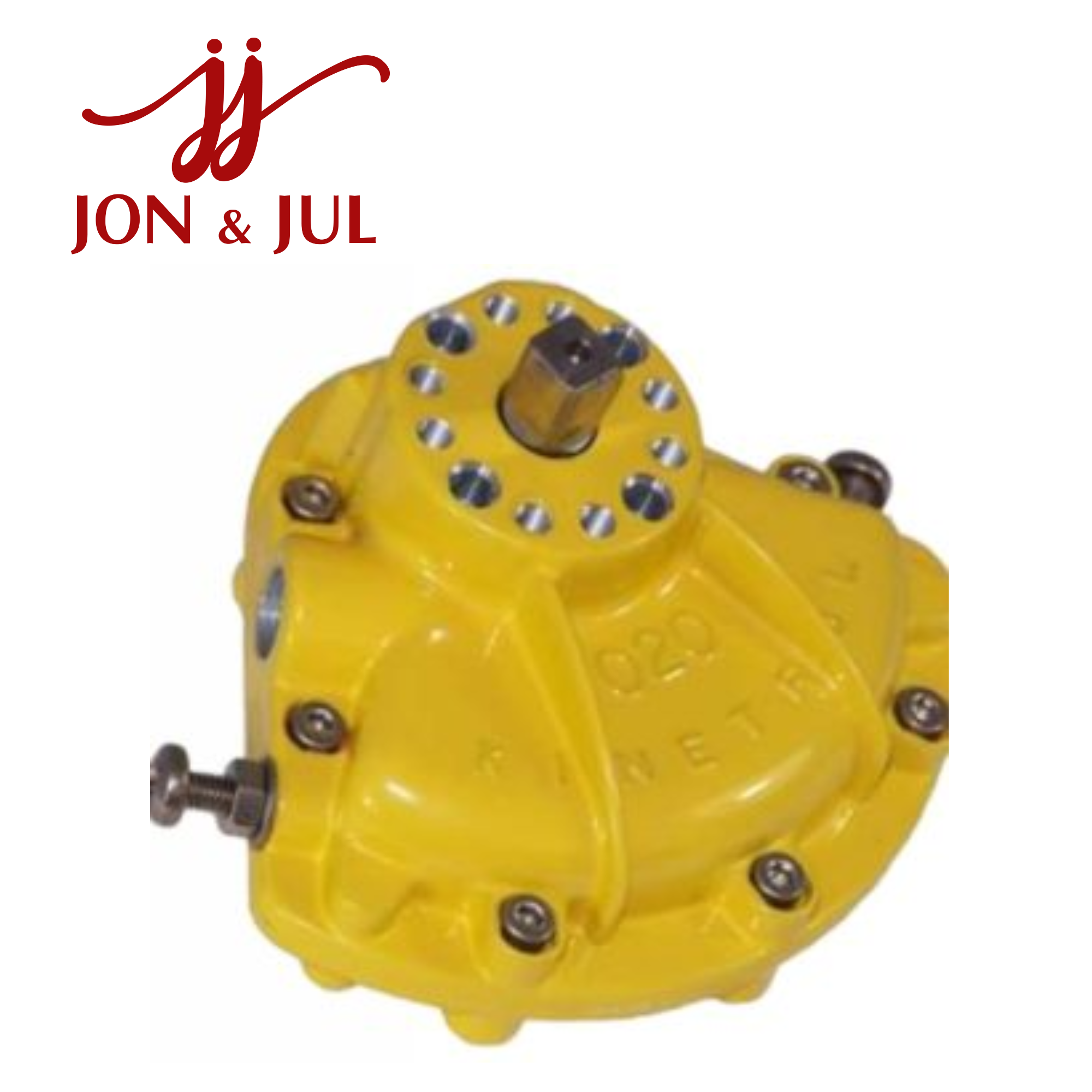

Kinetrol 014P100 – Model 01 Double Acting Actuator 90°

014P100 Kinetrol là bộ truyền động khí nén Double Acting Model 01, được thiết kế với góc quay 90° cố định, phù hợp cho các ứng dụng điều khiển van và cơ cấu quay trong hệ thống tự động hóa công nghiệp. Sản phẩm có mô-men xoắn đầu ra tối đa 6,7 Nm tại áp suất 7 bar, thể tích dịch chuyển 16,5 cm³ và kết cấu nhỏ gọn.

Tổng quan về Kinetrol 014P100

014P100 thuộc dòng Kinetrol Model 01, sử dụng cơ cấu truyền động khí nén dạng cánh gạt. Đây là cấu hình Double Acting, cho phép khí nén điều khiển actuator theo hai chiều.

Điểm khác biệt quan trọng giữa 014P100 và 014-100 nằm ở thiết kế cơ khí và góc quay. Trong khi 014-100 có góc quay 78°–100°, phiên bản 014P100 được thiết kế cho góc quay 90°. Kinetrol cũng cung cấp tùy chọn các phiên bản hành trình giới hạn theo yêu cầu.

Thông số kỹ thuật Kinetrol 014P100

Thông số	Chi tiết
Hãng sản xuất	Kinetrol
Model	Model 01
Mã sản phẩm	014P100
Loại	Double Acting Pneumatic Actuator
Kiểu actuator	Rotary Vane Actuator
Mô-men xoắn tối đa	6,7 Nm @ 7 bar
Góc quay	90°
Thể tích dịch chuyển	16,5 cm³
Cổng khí	G1/8
Lỗ lắp đặt	4 × Ø4,1 mm (M4 clearance)
Khối lượng	0,34 kg
Coupling tiêu chuẩn	Có, khoảng 0,005 kg
Hoàn thiện bề mặt	Epoxy
Cấu hình	Double Acting
ATEX	Có phiên bản được chứng nhận đến Category 1GD

Các thông số về mã sản phẩm, cổng khí, lỗ mounting, góc quay và khối lượng được Kinetrol công bố trong datasheet Model 01.

Mô-men xoắn 6,7 Nm tại 7 bar

Kinetrol Model 01 có mô-men xoắn đầu ra tối đa 6,7 Nm ở 7 bar. Đây là thông số quan trọng khi lựa chọn actuator để điều khiển van hoặc cơ cấu quay.

Khi áp suất khí nén giảm, mô-men đầu ra cũng giảm. Vì vậy, khi sử dụng 014P100 trong thực tế cần tính toán theo áp suất khí thực tế tại actuator, đồng thời có hệ số an toàn phù hợp với mô-men yêu cầu của van.

Kinetrol công bố Model 01 có mức mô-men đầu ra 6,7 Nm tại 100 psi/7 bar.

Thiết kế nhỏ gọn

014P100 có kích thước nhỏ và trọng lượng khoảng 0,34 kg, thích hợp cho các hệ thống tự động hóa có không gian lắp đặt hạn chế.

Actuator được trang bị hai cổng khí bố trí lệch nhau. Phần lắp đặt sử dụng 4 lỗ Ø4,1 mm, tương thích với kích thước lỗ thông M4. Cấu hình này khác với 014-100, vốn sử dụng 4 × M4 x 6 mm trên PCD 19 mm.

Ngoài ra, 014P100 được cung cấp cùng coupling tiêu chuẩn với trọng lượng khoảng 0,005 kg.

014P100 và 014-100 khác nhau như thế nào?

Hai mã thường dễ bị nhầm vì đều thuộc Model 01:

Đặc điểm	014-100	014P100
Model	01	01
Loại	Double Acting	Double Acting
Góc quay	78°–100°	90°
Mô-men tối đa	6,7 Nm @ 7 bar	6,7 Nm @ 7 bar
Cổng khí	G1/8	G1/8
Lỗ mounting	4 × M4	4 × Ø4,1 mm
Khối lượng	0,28 kg	0,34 kg

Như vậy, chữ “P” trong 014P100 không có nghĩa đây là Model 14. Cả 014-100 và 014P100 đều thuộc Kinetrol Model 01. Điểm khác biệt nổi bật là phiên bản P100 có góc quay 90° và kiểu lỗ mounting khác.

Ứng dụng của Kinetrol 014P100

Với mô-men xoắn tối đa 6,7 Nm và góc quay 90°, 014P100 có thể được sử dụng trong các hệ thống:

Điều khiển van bướm nhỏ.
Điều khiển van bi nhỏ.
Cơ cấu đóng/mở tự động.
Máy móc tự động hóa.
Cơ cấu quay 90°.
Hệ thống điều khiển khí nén.
Thiết bị xử lý chất lỏng.
Các dây chuyền cần actuator nhỏ gọn.

Đối với ứng dụng van, cần xác định chính xác mô-men yêu cầu của van và điều kiện vận hành trước khi lựa chọn actuator.

Khả năng tích hợp phụ kiện

Kinetrol cung cấp các tùy chọn cho Model 01, bao gồm fail-safe Spring Return theo chiều Clockwise hoặc Counter Clockwise. Ngoài ra, hãng cũng có conversion kit SP870 để chuyển đổi giữa một số kiểu actuator tương ứng.

Việc lựa chọn phụ kiện cần căn cứ vào mã actuator, yêu cầu điều khiển và không gian lắp đặt thực tế.

Lưu ý khi lựa chọn 014P100

Khi đặt mua hoặc thay thế 014P100 Kinetrol, nên kiểm tra các yếu tố:

Mã chính xác: 014P100.
Cấu hình Double Acting.
Góc quay yêu cầu: 90°.
Mô-men xoắn cần thiết của van/cơ cấu.
Áp suất khí nén thực tế.
Kiểu cổng khí G1/8.
Kiểu lỗ mounting 4 × Ø4,1 mm.
Yêu cầu về Spring Return hoặc phụ kiện điều khiển nếu có.

Đặc biệt, cần phân biệt 014P100 với 014-100 khi thay thế thiết bị, bởi hai mã có cùng mức mô-men tối đa nhưng khác góc quay và kiểu lắp đặt.

Kết luận

Kinetrol 014P100 là bộ truyền động khí nén Model 01 Double Acting, được thiết kế cho góc quay 90°, mô-men tối đa 6,7 Nm tại 7 bar, thể tích dịch chuyển 16,5 cm³ và trọng lượng khoảng 0,34 kg.

Với kích thước nhỏ gọn và cấu hình góc quay 90°, 014P100 phù hợp cho các cơ cấu quay và ứng dụng điều khiển van nhỏ trong hệ thống tự động hóa. Khi thay thế hoặc đặt hàng, cần đối chiếu chính xác mã 014P100 thay vì chỉ dựa trên thông tin Model 01.
