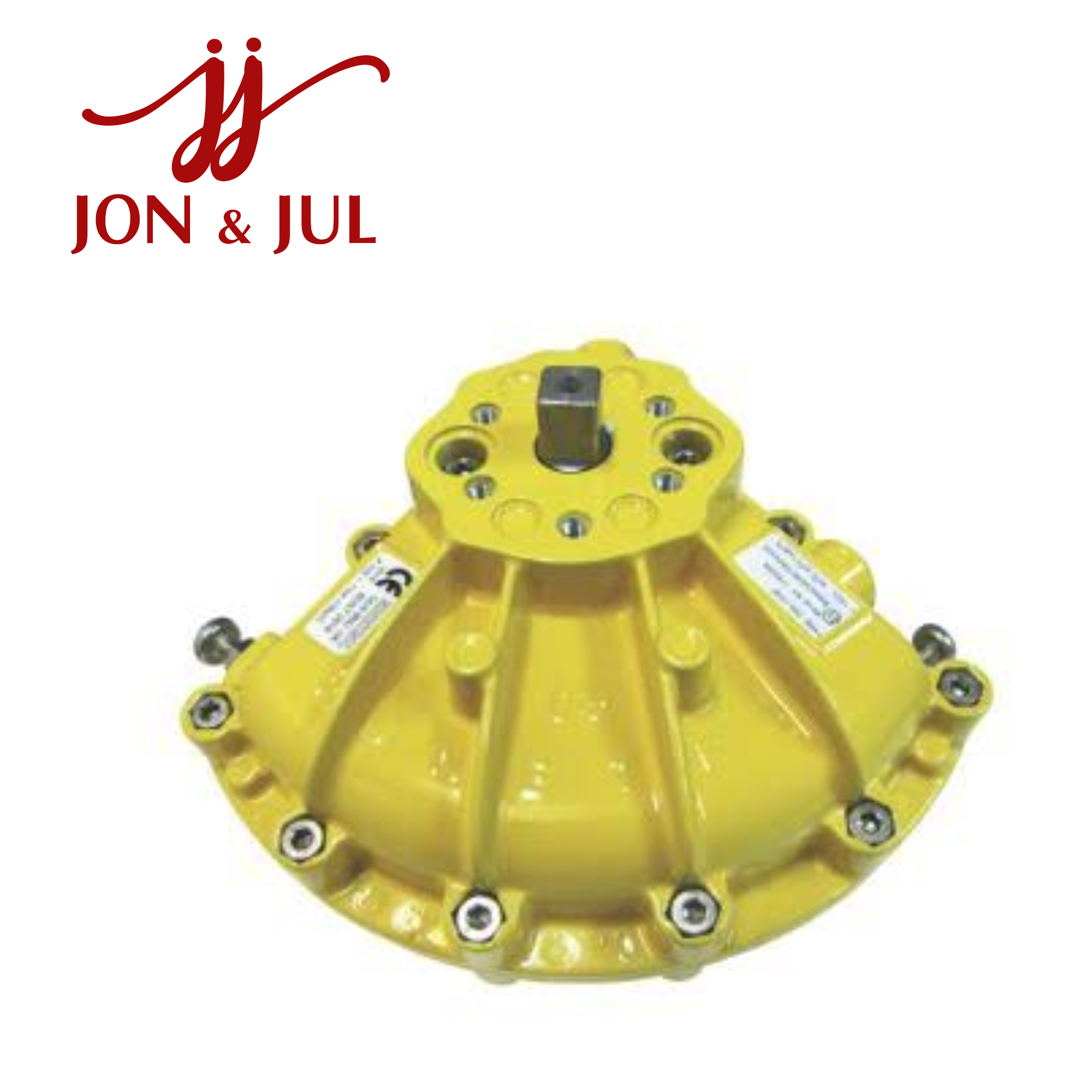

054-100 Kinetrol Vietnam – Double Acting Actuator Model 05

054-100 Kinetrol Vietnam là bộ truyền động khí nén tác động kép Double Acting Actuator Model 05 của Kinetrol, được sử dụng để tạo chuyển động quay 1/4 vòng trong các hệ thống điều khiển van và tự động hóa công nghiệp. Với thiết kế nhỏ gọn, khả năng tạo mô-men xoắn 50,5 Nm tại áp suất 7 bar, 054-100 phù hợp cho nhiều ứng dụng điều khiển van quay trong nhà máy.

054-100 Kinetrol là gì?

054-100 là bộ truyền động khí nén tác động kép thuộc Kinetrol Model 05. Thiết bị sử dụng khí nén để tạo chuyển động quay, thường được kết hợp với các loại van quay như van bướm hoặc van bi.

Theo thông tin kỹ thuật của Kinetrol, 054-100 có mô-men xoắn 50,5 Nm tại 7 bar và được cung cấp với bộ chỉ thị vị trí trực quan cùng coupling có thể gia công và hàn.

Mã 054-100 cũng được xác định là phiên bản actuator ren hệ mét; tài liệu Kinetrol phân biệt với 057-100, là phiên bản sử dụng ren ANSI.

Đặc điểm của 054-100

Kinetrol 054-100 được thiết kế theo dạng actuator quay với cấu trúc phục vụ các ứng dụng điều khiển chuyển động 1/4 vòng.

Một số thông số đáng chú ý:

• Thương hiệu: Kinetrol

• Mã sản phẩm: 054-100

• Model: Model 05

• Loại: Double Acting Pneumatic Actuator

• Mô-men xoắn: 50,5 Nm tại 7 bar

• Góc quay: khoảng 84° đến 100° tùy cấu hình

• Cổng khí: G1/8

• Kiểu ren: Metric

• Khối lượng: khoảng 1,24 kg

• Thể tích dịch chuyển: khoảng 113 cm³

• Lắp đặt: các lỗ M5 × 10 trên vòng Ø34,9 mm

Nguyên lý hoạt động của Double Acting Actuator

Actuator tác động kép sử dụng khí nén cho cả hai chiều chuyển động. Khi tín hiệu điều khiển được đưa tới hệ thống khí nén, khí được cấp vào một phía của actuator để tạo chuyển động quay; chiều còn lại được thực hiện bằng cách cấp khí vào khoang đối diện.

Cấu hình này cho phép hệ thống kiểm soát cả quá trình mở và đóng van thông qua hệ thống điều khiển khí nén.

Đây là cấu hình phù hợp với những ứng dụng cần điều khiển van tự động và yêu cầu tốc độ đóng mở linh hoạt.

Ứng dụng của 054-100 Kinetrol

054-100 Kinetrol được sử dụng trong các hệ thống yêu cầu chuyển động quay 1/4 vòng. Kinetrol định hướng các actuator dạng này cho việc truyền động van, vòi, cửa thông gió, nắp và các cơ cấu cần chuyển động quay.

Một số ứng dụng tiêu biểu gồm:

• Điều khiển van bướm.

• Điều khiển van bi.

• Hệ thống đường ống.

• Xử lý nước và nước thải.

• Công nghiệp hóa chất.

• Dầu khí.

• Nhà máy năng lượng.

• Thực phẩm và đồ uống.

• Hệ thống HVAC và thông gió.

• Dây chuyền tự động hóa công nghiệp.

Ưu điểm của Kinetrol Model 05

Kinetrol cho biết dòng actuator tác động kép của hãng có thiết kế với ít bộ phận chuyển động, không sử dụng cơ cấu thanh truyền hoặc bánh răng trong cơ chế truyền động chính. Thiết kế này nhằm hạn chế độ rơ và tổn thất mô-men trong quá trình truyền động.

Ngoài ra, dòng actuator Kinetrol còn được thiết kế theo dạng module, cho phép kết hợp thêm các thiết bị như positioner, limit switch, spring unit hoặc các phụ kiện điều khiển khác tùy ứng dụng.

Đối với 054-100, thiết bị có thể được tích hợp vào hệ thống điều khiển van để tạo thành một cụm van tự động hoàn chỉnh.

054-100 và 054-100Z khác nhau như thế nào?

Khi tìm kiếm 054-100 Kinetrol, cần lưu ý mã 054-100Z cũng xuất hiện trong danh mục sản phẩm Kinetrol.

Theo hệ thống mã hóa của Kinetrol, ký hiệu Z được sử dụng để chỉ cấu hình less coupling. Vì vậy, không nên mặc định 054-100 và 054-100Z là cùng một cấu hình hoàn toàn.

Nếu cần thay thế actuator đang vận hành, nên đối chiếu chính xác mã trên nameplate trước khi đặt hàng.

Lưu ý khi lựa chọn 054-100 Kinetrol

Trước khi mua 054-100 Kinetrol Vietnam, doanh nghiệp nên kiểm tra:

• Mã actuator trên nameplate.

• Model 05.

• Mô-men xoắn yêu cầu của van.

• Áp suất khí nén thực tế.

• Kiểu ren kết nối.

• Kiểu mounting của van.

• Kích thước và dạng coupling.

• Góc quay cần thiết.

• Điều kiện nhiệt độ và môi trường làm việc.

Đặc biệt, cần phân biệt 054-100 với các model gần tương tự như 053-100, 057-100 hoặc 054-100Z để tránh lựa chọn sai cấu hình. Catalogue Kinetrol xác định 054-100 là actuator tác động kép ren hệ mét, trong khi 057-100 sử dụng ren ANSI.

Thông số kỹ thuật 054-100 Kinetrol

Các thông số trên được đối chiếu từ dữ liệu Kinetrol và tài liệu kỹ thuật của Model 05.

054-100 Kinetrol Vietnam – Thiết bị truyền động cho van công nghiệp

054-100 Kinetrol là actuator khí nén tác động kép Model 05 dành cho các ứng dụng điều khiển chuyển động quay trong công nghiệp. Với mô-men xoắn 50,5 Nm tại 7 bar và cấu hình ren hệ mét, sản phẩm có thể được sử dụng trong nhiều hệ thống điều khiển van và tự động hóa.

Khi cần thay thế hoặc tích hợp 054-100 Kinetrol Vietnam, khách hàng nên cung cấp mã thiết bị, hình ảnh nameplate và thông tin van đang sử dụng để xác nhận đúng cấu hình trước khi đặt hàng.
