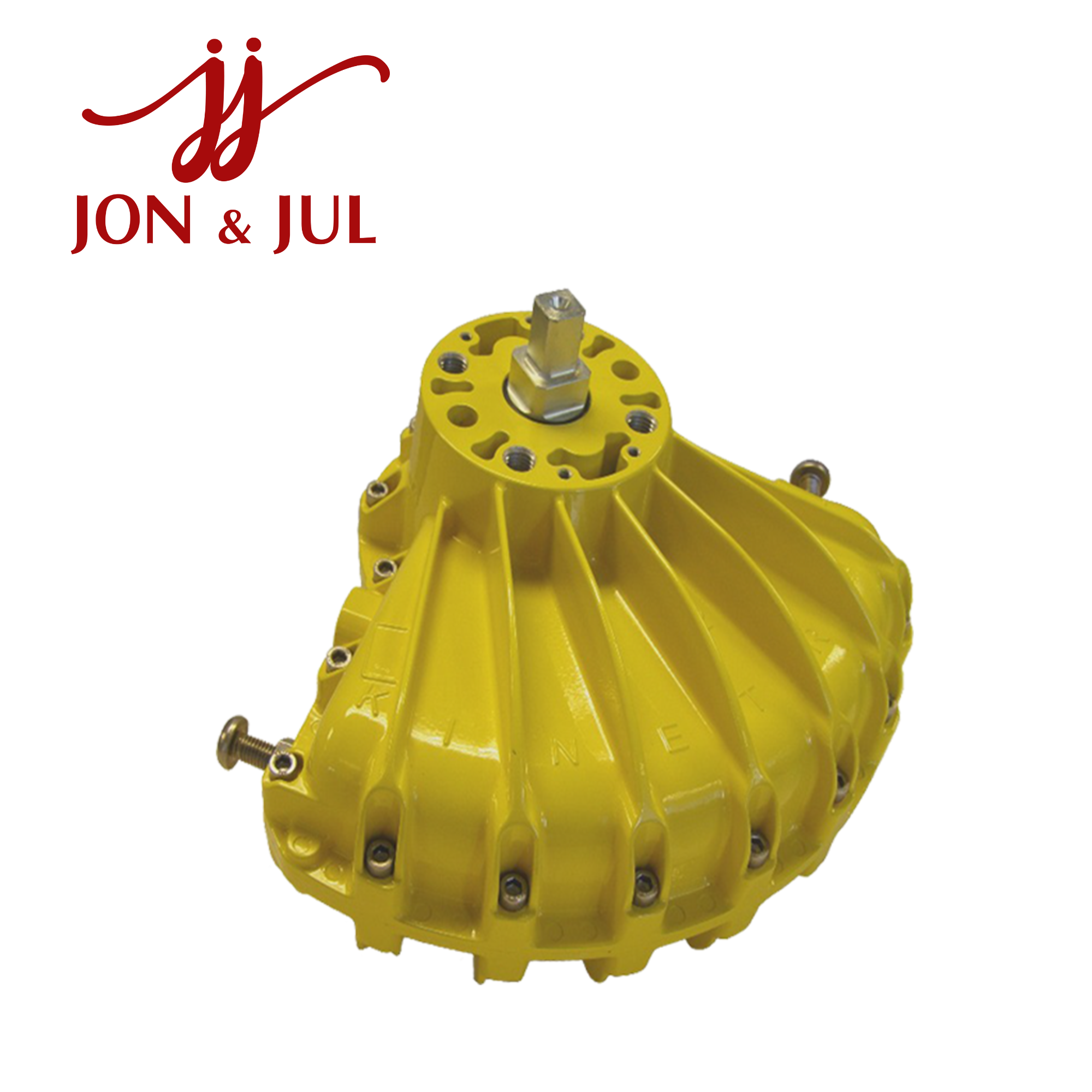

Kinetrol 054-400 – Model 05 Rotary Actuator

054-400 Kinetrol Vietnam là mã thuộc dòng Kinetrol Model 05, actuator xoay khí nén được sử dụng trong các hệ thống tự động hóa công nghiệp để điều khiển van quay, damper và các cơ cấu cần chuyển động góc. Model 05 có thiết kế vane-type rotary actuator nhỏ gọn, phù hợp với nhiều ứng dụng đóng/mở và điều khiển van tự động.

Tổng quan về Kinetrol 054-400

Kinetrol Model 05 sử dụng cơ cấu vane-type rotary actuator, chuyển đổi năng lượng khí nén thành chuyển động quay. Đây là dạng actuator thường được sử dụng với butterfly valve, ball valve, damper và các cơ cấu quay 1/4 vòng.

Mã 054-400 có tiền tố 054, thuộc nhóm Model 05. Tuy nhiên, hiện chưa có tài liệu công khai của Kinetrol xác nhận chính xác ý nghĩa của hậu tố -400. Vì vậy, khi xác định thiết bị thực tế cần đối chiếu thêm nameplate hoặc ordering code đầy đủ.

Thông số kỹ thuật tham khảo

Các thông số trên là thông số tham khảo của Kinetrol Model 05, không phải toàn bộ thông số đã xác nhận riêng cho hậu tố -400.

Đặc điểm nổi bật

Thiết kế vane-type rotary actuator

Model 05 sử dụng cơ cấu vane để tạo chuyển động quay từ nguồn khí nén. Thiết kế này phù hợp với những hệ thống cần đóng/mở van nhanh và tự động.

Kết cấu tương đối nhỏ gọn giúp actuator dễ bố trí trên các cụm van và thiết bị công nghiệp.

Mô-men lên đến khoảng 50.5 Nm

Model 05 có khả năng đạt khoảng 50.5 Nm tại áp suất 7 bar. Khi lựa chọn actuator, cần so sánh mô-men này với mô-men thực tế của van, đặc biệt là mô-men khởi động và mô-men vận hành.

Không nên lựa chọn actuator chỉ dựa vào kích thước đường ống hoặc DN của van.

Góc quay phù hợp van 1/4 vòng

Model 05 có góc hành trình khoảng 84–100°, phù hợp với nhiều loại butterfly valve, ball valve và damper.

Góc hành trình thực tế của 054-400 cần được xác nhận theo cấu hình đặt hàng.

Khả năng tích hợp phụ kiện

Tùy cấu hình, Model 05 có thể kết hợp với các phụ kiện điều khiển và giám sát như:

• Solenoid valve.

• Limit switch.

• Positioner.

• Bộ chỉ thị vị trí.

• Coupling/adaptor.

• Các phụ kiện lắp đặt cho hệ thống van tự động.

Một số mã Model 05 được phân phối trên thị trường Việt Nam cũng xuất hiện với các cấu hình positioner và monitor khác nhau, cho thấy dòng này có nhiều tùy chọn cấu hình.

Ứng dụng của Kinetrol 054-400

Kinetrol Model 05 có thể được ứng dụng trong:

• Điều khiển butterfly valve.

• Điều khiển ball valve.

• Điều khiển damper.

• Hệ thống xử lý nước và nước thải.

• Hệ thống khí nén công nghiệp.

• Dây chuyền xử lý chất lỏng.

• Hệ thống HVAC.

• Máy móc và dây chuyền sản xuất tự động.

• Hệ thống điều khiển quá trình.

Actuator có thể kết hợp với hệ thống solenoid và thiết bị phản hồi vị trí để thực hiện điều khiển đóng/mở tự động và giám sát trạng thái van.

Lựa chọn phụ kiện cho Kinetrol 054-400

Tùy yêu cầu của hệ thống, có thể lựa chọn:

• Solenoid valve – điều khiển cấp/xả khí.

• Limit switch – xác nhận vị trí đóng/mở.

• Positioner – điều khiển vị trí actuator.

• Position monitor – giám sát trạng thái.

• Coupling/adaptor – kết nối actuator với van.

• Các bộ gá và phụ kiện tương thích.

Cần kiểm tra mã actuator đầy đủ trước khi lựa chọn phụ kiện để đảm bảo khả năng tương thích.

Lưu ý khi mua Kinetrol 054-400

Khi đặt mua hoặc thay thế 054-400, nên kiểm tra:

1. Mã đầy đủ trên nameplate.

2. Double Acting hay Spring Return.

3. Chiều quay.

4. Góc hành trình.

5. Kiểu output shaft/coupling.

6. Cổng khí.

7. Áp suất khí nén.

8. Mô-men yêu cầu của van.

9. Các phụ kiện tích hợp.

10. Yêu cầu ATEX nếu làm việc trong khu vực nguy hiểm.

Đặc biệt, 054-100, 054-200, 054-300 và 054-400 không nên mặc định xem là cùng một cấu hình chỉ vì cùng thuộc nhóm Model 05. Hậu tố phía sau cần được đối chiếu với ordering code của Kinetrol.

Kinetrol 054-400 có phù hợp với van của bạn không?

Để xác định chính xác, cần lấy mô-men yêu cầu của van và so sánh với mô-men actuator tại áp suất khí thực tế.

Ví dụ, nếu hệ thống cung cấp khí ở 7 bar, Model 05 có mô-men tham khảo khoảng 50.5 Nm. Tuy nhiên, khi van có mô-men khởi động cao hơn giá trị này thì cần lựa chọn actuator có kích thước lớn hơn hoặc xem xét điều kiện vận hành khác.

Do đó, việc lựa chọn nên dựa trên:

Mô-men actuator ≥ Mô-men yêu cầu của van × hệ số an toàn phù hợp.

Kết luận

Kinetrol 054-400 thuộc dòng Kinetrol Model 05 Rotary Actuator, được sử dụng trong các hệ thống tự động hóa và điều khiển van công nghiệp. Model 05 có mô-men tham khảo lên đến khoảng 50.5 Nm tại 7 bar, góc quay khoảng 84–100° và thiết kế phù hợp với nhiều ứng dụng van quay.

Hiện chưa có tài liệu công khai đủ rõ để xác nhận riêng cấu hình của hậu tố -400. Vì vậy, nếu cần thay thế hoặc đặt mua chính xác Kinetrol 054-400, nên đối chiếu ảnh nameplate hoặc ordering code đầy đủ trước khi xác nhận sản phẩm.
