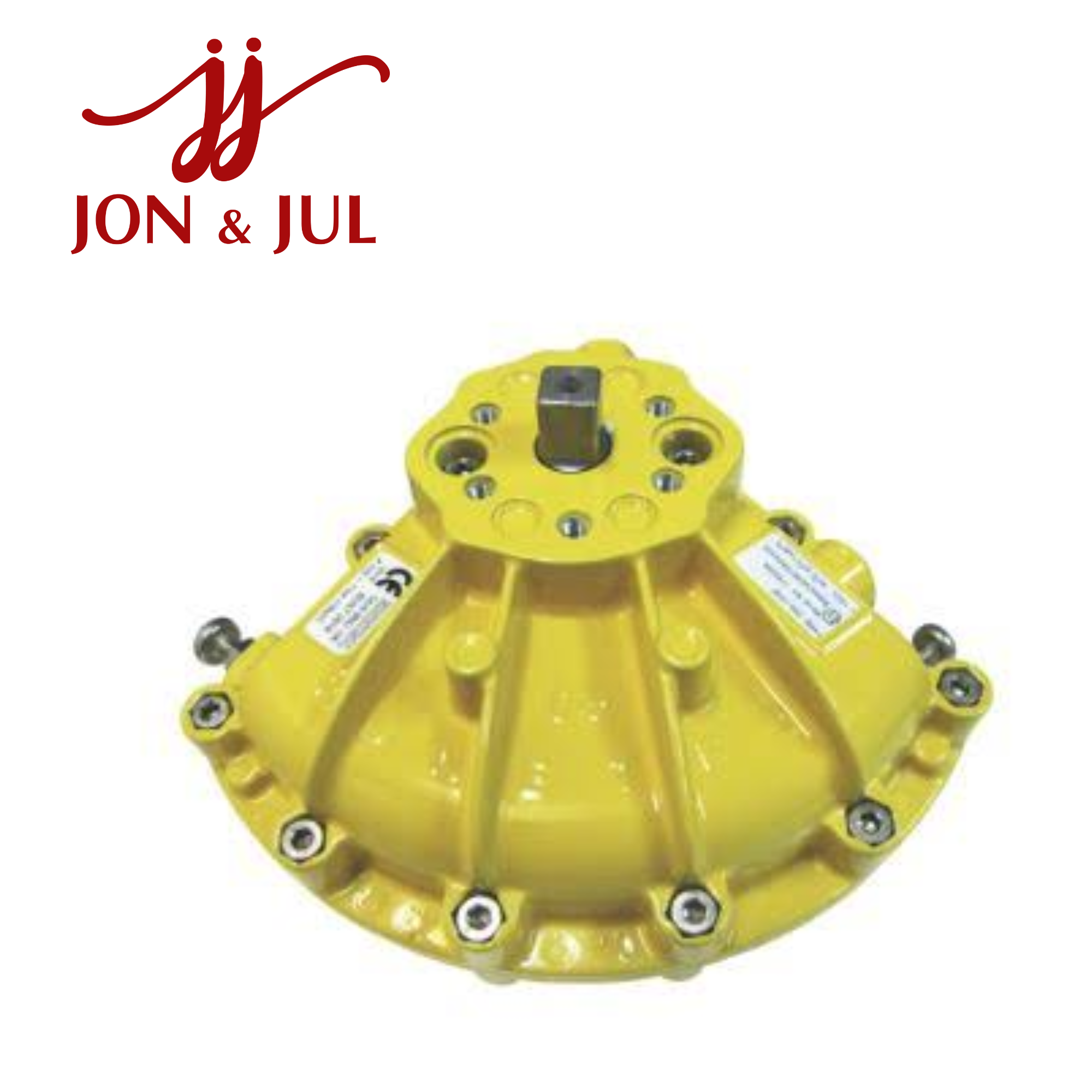

Kinetrol 074-100EL1000 – Actuator Model 07 tích hợp EL Positioner

074-100EL1000 Kinetrol Vietnam là mã thuộc dòng bộ truyền động quay khí nén Kinetrol Model 07, được cấu hình cùng EL Electropneumatic Positioner nhằm phục vụ các ứng dụng điều khiển và định vị van quay trong hệ thống tự động hóa công nghiệp. Nền tảng actuator 074-100 sử dụng cơ cấu vane rotary, có mô-men xoắn lên đến 124 Nm tại áp suất 7 bar, phù hợp với nhiều loại van bướm, van bi và thiết bị quay góc.

Tổng quan về Kinetrol 074-100EL1000

Kinetrol là thương hiệu chuyên về rotary actuator và các giải pháp điều khiển van bằng khí nén. Model 07 được phát triển cho những ứng dụng cần actuator có kết cấu chắc chắn, kích thước tương đối gọn và khả năng cung cấp mô-men xoắn phù hợp với các van công nghiệp.

Mã cơ sở 074-100 thuộc Model 07 double acting. Khi kết hợp với EL Positioner, hệ thống có thể điều khiển vị trí góc của actuator theo tín hiệu điều khiển, thay vì chỉ vận hành theo hai trạng thái đóng/mở.

Đối với mã đầy đủ 074-100EL1000, cần lưu ý rằng tài liệu công khai hiện không thể hiện đầy đủ bảng giải mã riêng cho toàn bộ suffix EL1000. Vì vậy, khi đặt hàng hoặc thay thế thiết bị, nên đối chiếu mã trên nameplate và ordering code của Kinetrol.

Thông số kỹ thuật Kinetrol 074-100EL1000

Các thông số trên được áp dụng cho nền tảng Model 07/074-100; cấu hình cụ thể của phần EL1000 cần được xác nhận theo mã đặt hàng Kinetrol.

Đặc điểm của Model 07

Cơ cấu vane rotary

Kinetrol Model 07 sử dụng cơ cấu truyền động dạng vane để chuyển đổi năng lượng khí nén thành chuyển động quay. Đây là thiết kế đặc trưng của Kinetrol, phù hợp cho các ứng dụng điều khiển van quay một phần tư vòng.

Actuator Model 07 có mô-men xoắn tăng theo áp suất khí cấp và đạt khoảng 124 Nm tại 7 bar. Theo bảng mô-men của Kinetrol, actuator có thể tạo khoảng 22 Nm ở 1,5 bar và tăng lên 124 Nm ở 7 bar.

Thiết kế chắc chắn

Thân actuator sử dụng hợp kim nhôm với lớp hoàn thiện epoxy, trong khi cơ cấu vane và trục được thiết kế để đáp ứng môi trường vận hành công nghiệp. Các bộ phận cơ khí được bố trí theo thiết kế compact nhằm giảm không gian lắp đặt.

Model 07 cũng hỗ trợ nhiều phụ kiện như limit switch, solenoid valve, NAMUR mounting, Clear Cone và các giải pháp positioner.

EL Electropneumatic Positioner

Điểm đáng chú ý của cấu hình 074-100EL1000 là sự kết hợp giữa actuator Model 07 và EL Electropneumatic Positioner.

EL Positioner được Kinetrol phát triển để điều khiển vị trí của actuator khí nén. Positioner sử dụng tín hiệu điện điều khiển kết hợp với hệ thống khí nén để điều chỉnh góc quay của actuator.

Giải pháp này đặc biệt hữu ích trong những hệ thống mà van cần nhiều mức độ mở khác nhau. Ví dụ, thay vì chỉ yêu cầu van ở trạng thái 0% hoặc 100%, bộ điều khiển có thể yêu cầu actuator đưa van đến một vị trí trung gian phục vụ điều chỉnh lưu lượng.

Ứng dụng của Kinetrol 074-100EL1000

Kinetrol 074-100EL1000 có thể được ứng dụng trong nhiều hệ thống tự động hóa công nghiệp như:

• Điều khiển van bướm.

• Điều khiển van bi.

• Điều khiển van plug.

• Hệ thống điều chỉnh lưu lượng chất lỏng.

• Nhà máy xử lý nước và nước thải.

• Hệ thống khí nén công nghiệp.

• Dây chuyền hóa chất.

• Hệ thống xử lý và vận chuyển chất lỏng.

• Các hệ thống tự động hóa cần điều khiển góc mở van.

• Các dây chuyền cần kết hợp actuator khí nén với positioner điện-khí nén.

Với mô-men xoắn tối đa 124 Nm tại 7 bar, Model 07 phù hợp với nhóm van có yêu cầu mô-men ở mức trung bình, tùy thuộc vào loại van, áp suất đường ống và điều kiện vận hành thực tế.

Lưu ý khi lựa chọn 074-100EL1000

Khi tìm mua hoặc thay thế 074-100EL1000 Kinetrol, cần kiểm tra toàn bộ mã sản phẩm trên actuator và positioner. Không nên chỉ dựa vào phần 074-100 để xác định toàn bộ cấu hình.

Đặc biệt, các yếu tố cần kiểm tra gồm:

• Model actuator.

• Kiểu tác động.

• Cấu hình EL Positioner.

• Tín hiệu điều khiển.

• Chiều quay.

• Góc quay yêu cầu.

• Loại van được lắp đặt.

• Mô-men xoắn cần thiết.

• Áp suất khí cấp.

• Các tùy chọn limit switch hoặc feedback nếu có.

Nếu thiết bị được sử dụng để thay thế một actuator đang vận hành, nên cung cấp hình ảnh nameplate, mã đầy đủ và thông tin van để xác nhận chính xác cấu hình tương đương.

Kết luận

074-100EL1000 Kinetrol là cấu hình thuộc dòng Model 07 rotary actuator, kết hợp với EL Electropneumatic Positioner cho các ứng dụng điều khiển van và tự động hóa công nghiệp. Nền tảng 074-100 có mô-men xoắn tối đa 124 Nm tại 7 bar, góc quay 80–100°, thể tích dịch chuyển 300 cm³ và cổng khí G1/4.

Đây là giải pháp phù hợp khi hệ thống yêu cầu actuator khí nén kết hợp khả năng điều khiển vị trí. Tuy nhiên, do mã 074-100EL1000 không được tài liệu công khai hiện có giải mã đầy đủ, cần xác nhận suffix EL1000 theo ordering code hoặc nameplate trước khi báo giá và thay thế thiết bị.
