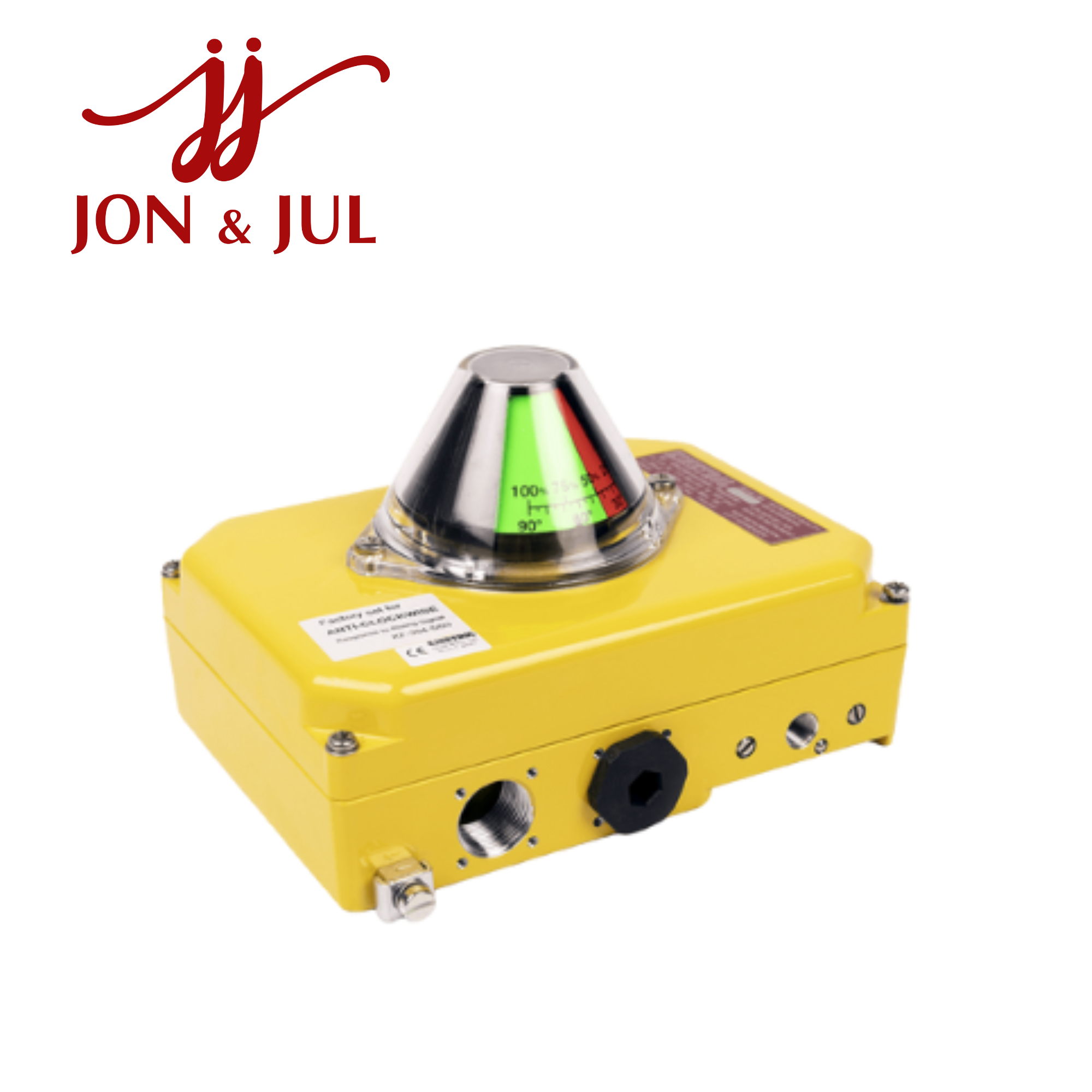

Kinetrol 074-044EL1000 – Model 07 EL Electropneumatic Positioner

074-044EL1000 Kinetrol Vietnam là bộ actuator và EL Electropneumatic Positioner thuộc Kinetrol Model 07, được cấu hình CCW (Counter-Clockwise), 2 × V3 mechanical limit switches và Angle Retransmit. Thiết bị được thiết kế cho các hệ thống điều khiển van quay cần điều khiển vị trí bằng tín hiệu 4–20 mA kết hợp phản hồi trạng thái và vị trí. Cấu hình mã này được nhiều tài liệu phân phối Kinetrol ghi nhận đúng với mô tả “07 EL Positioner CCW & 2 X V3 Mech LS with Angle Retransmit”.

Tổng quan về Kinetrol 074-044EL1000

Kinetrol Model 07 là double-acting vane-type rotary actuator, sử dụng cơ cấu cánh gạt để chuyển đổi năng lượng khí nén thành chuyển động quay. Model 07 có mô-men đầu ra tối đa 124 Nm tại 7 bar, dung tích dịch chuyển 300 cm³ và hỗ trợ gá phụ kiện theo chuẩn VDI/VDE 3845 NAMUR.

Khi kết hợp với EL Positioner, actuator có thể nhận tín hiệu điều khiển 4–20 mA để điều chỉnh vị trí góc của actuator. Kinetrol mô tả EL Positioner là bộ định vị điện-khí nén sử dụng servo valve tỷ lệ công suất thấp, cho khả năng điều khiển nhanh, mượt và chính xác đối với actuator quay 1/4 vòng.

Thông số kỹ thuật Kinetrol 074-044EL1000

Thông số actuator Model 07 được Kinetrol công bố chính thức; riêng cấu hình EL, limit switch và Angle Retransmit được xác định từ ordering code của mã 074-044EL1000.

Cấu tạo và chức năng của 074-044EL1000

Model 07 Double Acting Actuator

Phần actuator Model 07 sử dụng thiết kế vane-type rotary actuator. Kinetrol công bố vỏ actuator bằng hợp kim nhôm phủ epoxy thermoset powder, trong khi vane và shaft được thiết kế dạng tích hợp bằng SG iron mạ kẽm. Model 07 có torque tối đa 124 Nm tại 7 bar.

Bảng torque Model 07 theo áp suất:

EL Electropneumatic Positioner

EL Positioner sử dụng tín hiệu điều khiển 4–20 mA để điều khiển vị trí góc của actuator. Bộ vi xử lý bên trong so sánh tín hiệu yêu cầu với tín hiệu phản hồi vị trí và điều khiển servo valve để đưa actuator đến vị trí tương ứng.

Kinetrol cho biết EL Positioner được thiết kế để cung cấp khả năng điều khiển nhanh, mượt và chính xác, đồng thời có thể hiệu chuẩn tại hiện trường.

Chiều CCW

Trong mã 074-044EL1000, EL được cấu hình CCW – Counter-Clockwise. Theo tài liệu Kinetrol, chiều CCW/CW của EL được xác định khi nhìn xuống phía positioner; tín hiệu tăng sẽ xác định hướng chuyển động theo cấu hình đã chọn.

2 × V3 Mechanical Limit Switches

Mã sản phẩm bao gồm 2 × V3 mechanical limit switches, được sử dụng để xác định các vị trí giới hạn của actuator, thường phục vụ tín hiệu phản hồi trạng thái mở/đóng.

Việc tích hợp limit switch giúp hệ thống điều khiển có thể nhận biết trạng thái cơ cấu thay vì chỉ điều khiển vị trí bằng tín hiệu analog.

Angle Retransmit

Angle Retransmit cho phép truyền lại thông tin vị trí góc dưới dạng tín hiệu analog phù hợp với cấu hình EL. Đây là chức năng hữu ích khi PLC, DCS hoặc hệ thống SCADA cần theo dõi vị trí thực tế của actuator từ xa.

Ứng dụng của Kinetrol 074-044EL1000

Cấu hình Model 07 + EL Positioner phù hợp với các hệ thống cần điều khiển và phản hồi vị trí van quay, chẳng hạn:

• Điều khiển butterfly valve.

• Điều khiển ball valve.

• Điều khiển damper.

• Hệ thống xử lý nước.

• Hệ thống xử lý hóa chất.

• Dây chuyền thực phẩm và đồ uống.

• Hệ thống dầu khí và năng lượng.

• Điều khiển lưu lượng trong dây chuyền sản xuất.

• Hệ thống HVAC.

• Các hệ thống process control sử dụng PLC/DCS.

Kinetrol cho biết các actuator và positioner của hãng được sử dụng trong nhiều ngành như vật liệu, hóa chất, dược phẩm và năng lượng.

Ưu điểm của Kinetrol 074-044EL1000

Điều khiển vị trí bằng 4–20 mA

Tín hiệu 4–20 mA là chuẩn phổ biến trong tự động hóa công nghiệp, giúp EL Positioner dễ tích hợp với PLC, DCS và các hệ thống điều khiển quá trình.

Kết hợp điều khiển và phản hồi

Thay vì chỉ thực hiện đóng/mở, cấu hình này cho phép hệ thống điều khiển vị trí actuator đồng thời có các tín hiệu phản hồi từ limit switch và Angle Retransmit.

Mô-men 124 Nm

Model 07 cung cấp mô-men tối đa 124 Nm tại 7 bar, phù hợp với nhiều loại van quay cỡ nhỏ và trung bình. Tuy nhiên, việc lựa chọn thực tế vẫn phải dựa trên torque requirement của van.

Có khả năng sử dụng trong môi trường công nghiệp

Model 07 được Kinetrol công bố với ATEX lên đến Category 2, trong khi EL Positioner cũng có các chứng nhận cho những phiên bản phù hợp. Khi sử dụng trong khu vực nguy hiểm, cần kiểm tra đúng chứng nhận của toàn bộ assembly.

Lưu ý khi lựa chọn và thay thế

Khi mua 074-044EL1000, nên xác nhận:

1. Model actuator là 07.

2. Actuator là Double Acting.

3. EL Positioner có cấu hình CCW.

4. Có 2 × V3 mechanical limit switches.

5. Có chức năng Angle Retransmit.

6. Tín hiệu điều khiển yêu cầu là 4–20 mA.

7. Áp suất khí nén đáp ứng torque cần thiết.

8. Kiểu mounting/coupling tương thích với van.

9. Yêu cầu chứng nhận ATEX/IECEx nếu sử dụng trong hazardous area.

10. Kiểm tra wiring và tín hiệu phản hồi trước khi đưa vào vận hành.

Đặc biệt, không nên thay thế 074-044EL1000 bằng một mã EL khác chỉ dựa trên việc cùng thuộc Model 07. Các trường mã về CW/CCW, limit switch, angle retransmit và ATEX có thể khác nhau.

Kết luận

Kinetrol 074-044EL1000 là một cấu hình actuator điều khiển vị trí tương đối đầy đủ, gồm Model 07 Double Acting Rotary Actuator + EL Electropneumatic Positioner CCW + 2 × V3 Mechanical Limit Switches + Angle Retransmit. Model 07 đạt mô-men tối đa 124 Nm tại 7 bar, trong khi EL Positioner sử dụng tín hiệu 4–20 mA để điều khiển vị trí actuator.

Với khả năng điều khiển vị trí, phản hồi giới hạn và truyền lại góc, 074-044EL1000 phù hợp cho các hệ thống điều khiển van và process automation yêu cầu tích hợp giữa tín hiệu analog và tín hiệu trạng thái.
