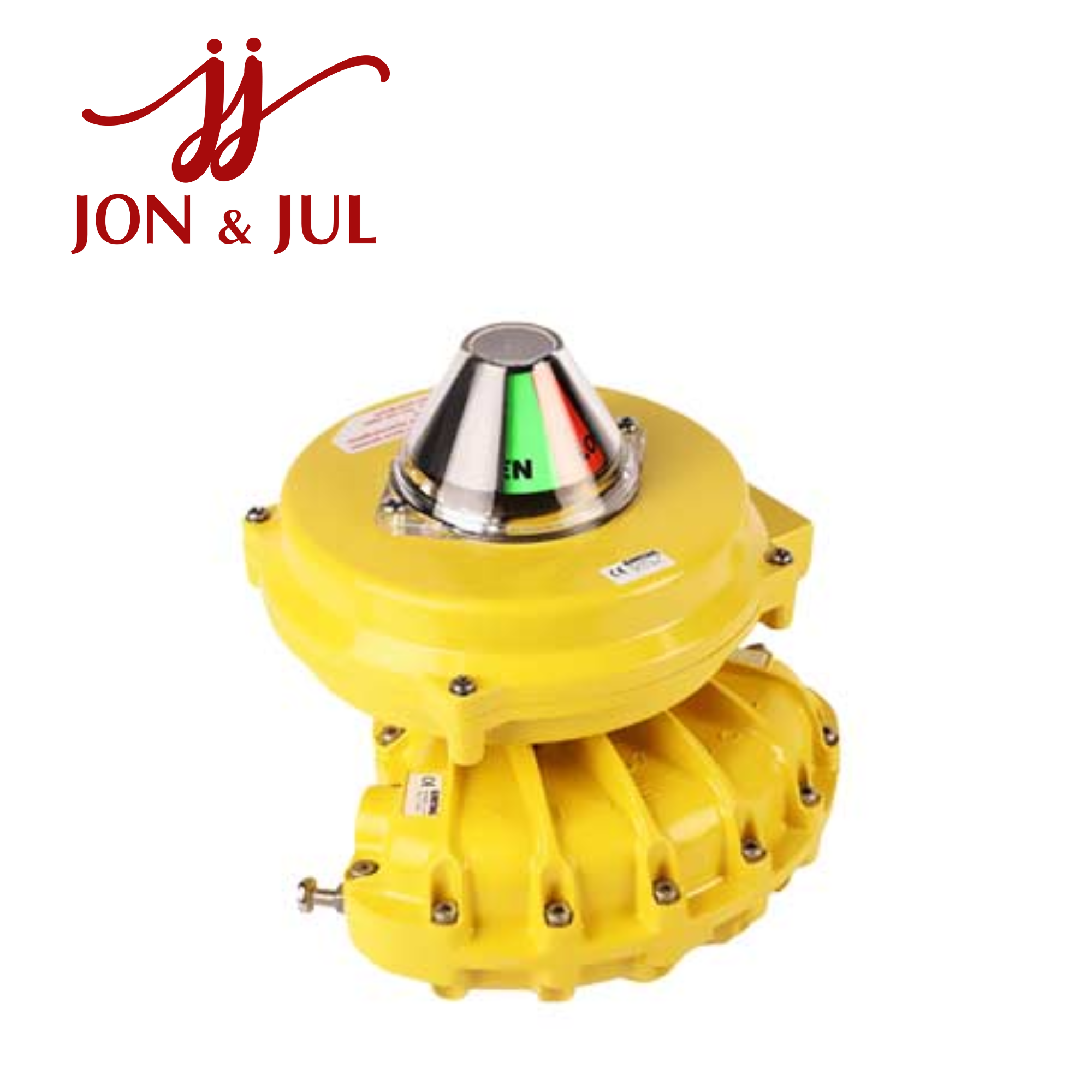

Kinetrol 204-100 – Bộ truyền động khí nén Model 20

204-100 Kinetrol Vietnam là bộ truyền động khí nén xoay thuộc dòng Kinetrol Model 20, được sử dụng trong các hệ thống điều khiển van và cơ cấu quay công nghiệp yêu cầu mô-men xoắn lớn. Với thiết kế Double Acting vane-type rotary actuator, Model 20 hướng đến các ứng dụng tự động hóa, điều khiển lưu lượng và vận hành van công nghiệp.

Tổng quan về Kinetrol 204-100

Kinetrol Model 20 sử dụng cơ cấu vane-type rotary actuator, chuyển đổi năng lượng khí nén thành chuyển động quay tại trục đầu ra. Đây là thiết kế phù hợp với các ứng dụng quarter-turn, đặc biệt là điều khiển van bướm, van bi và các cơ cấu quay công nghiệp.

Mã 204-100 thuộc nhóm Model 20. Khi lựa chọn actuator, người dùng cần đối chiếu đầy đủ product code, configuration code, mô-men xoắn yêu cầu và điều kiện làm việc để đảm bảo thiết bị tương thích với van hoặc cơ cấu được điều khiển.

Thông số kỹ thuật

Thông số	Giá trị
Hãng sản xuất	Kinetrol
Model	20
Mã sản phẩm	204-100
Kiểu actuator	Double Acting
Cơ cấu	Vane-type rotary actuator
Góc quay	Khoảng 80° – 100°
Kiểu truyền động	Khí nén
Vật liệu vỏ	Aluminium alloy
Vane & output shaft	SG iron, zinc plated
Bạc trục	PTFE-coated bronze
Phớt	Polyurethane
Nhiệt độ làm việc	Khoảng -40°C đến +80°C
Lắp phụ kiện	VDI/VDE 3845 NAMUR
ATEX	Tùy cấu hình/chứng nhận

Các thông số chi tiết như mô-men xoắn, cổng khí, kích thước mounting và trọng lượng cần được đối chiếu theo datasheet/configuration tương ứng của Model 20 trước khi đặt hàng.

Nguyên lý hoạt động

204-100 sử dụng khí nén để tác động lên vane bên trong actuator. Khi khí nén được cấp vào các khoang tương ứng, vane và trục đầu ra sẽ quay theo chiều được điều khiển.

Với cấu hình Double Acting, khí nén được sử dụng cho cả hai chiều chuyển động. Điều này cho phép hệ thống chủ động điều khiển quá trình đóng và mở van thông qua solenoid valve hoặc hệ thống điều khiển khí nén.

Thiết kế này đặc biệt phù hợp với các hệ thống yêu cầu chuyển động quay nhanh, lặp lại và có khả năng tích hợp với hệ thống tự động hóa.

Đặc điểm nổi bật của 204-100

Thiết kế vane-type

Cơ cấu vane-type là một trong những thiết kế đặc trưng của Kinetrol, giúp actuator tạo chuyển động quay trực tiếp và phù hợp với các ứng dụng quarter-turn.

Double Acting

Cấu hình Double Acting cho phép khí nén điều khiển cả hai chiều quay. Đây là lựa chọn phù hợp cho hệ thống cần chủ động kiểm soát quá trình đóng và mở van.

Kết cấu công nghiệp

Model 20 sử dụng kết cấu kim loại chắc chắn, với vane và trục đầu ra được thiết kế để truyền mô-men đến cơ cấu hoặc van được điều khiển.

Có thể tích hợp phụ kiện

Tùy configuration, actuator có thể kết hợp với nhiều thiết bị:

Solenoid valve.
Limit switch box.
Pneumatic positioner.
Electropneumatic positioner.
On/off positioner.
Manual override.
NAMUR accessories.
Position monitoring.
Các tùy chọn Spring Return.
Phụ kiện cho điều kiện nhiệt độ đặc biệt.

Việc lựa chọn phụ kiện cần dựa trên configuration code thực tế của actuator.

Ứng dụng của Kinetrol 204-100

Kinetrol 204-100 có thể được sử dụng trong nhiều hệ thống công nghiệp như:

Điều khiển van bướm.
Điều khiển van bi.
Van quarter-turn.
Hệ thống đường ống.
Xử lý nước.
Xử lý nước thải.
Điều khiển lưu lượng.
Hệ thống khí nén.
Dây chuyền tự động hóa.
Nhà máy sản xuất.
Hệ thống điều khiển quá trình.
Các cơ cấu quay công nghiệp.

Khi kết hợp với solenoid valve, limit switch hoặc positioner, actuator có thể được tích hợp vào hệ thống điều khiển tự động để giám sát và điều khiển vị trí van.

Lưu ý khi lựa chọn 204-100

Trước khi mua 204-100 Kinetrol, cần kiểm tra:

Product code.
Model actuator.
Configuration code.
Kiểu Double Acting.
Mô-men xoắn yêu cầu.
Áp suất khí nén.
Góc quay.
Output shaft.
Coupling.
Kích thước mounting.
Cổng khí.
Solenoid valve.
Limit switch.
Positioner.
Nhiệt độ môi trường.
Yêu cầu ATEX nếu có.

Quan trọng nhất là xác định mô-men vận hành thực tế của van. Actuator không nên được lựa chọn chỉ dựa trên kích thước Model mà cần tính đến áp suất khí và hệ số an toàn của ứng dụng.

Kết luận

204-100 Kinetrol là bộ truyền động khí nén xoay thuộc dòng Model 20, sử dụng thiết kế Double Acting vane-type rotary actuator cho các ứng dụng điều khiển van và cơ cấu quay công nghiệp.

Thiết bị phù hợp với nhiều hệ thống tự động hóa, đặc biệt các ứng dụng điều khiển van bướm, van bi, điều khiển lưu lượng và đường ống. Khi đặt mua hoặc thay thế 204-100, cần đối chiếu đầy đủ configuration code, thông số mounting, cổng khí và mô-men xoắn để đảm bảo lựa chọn đúng phiên bản.
