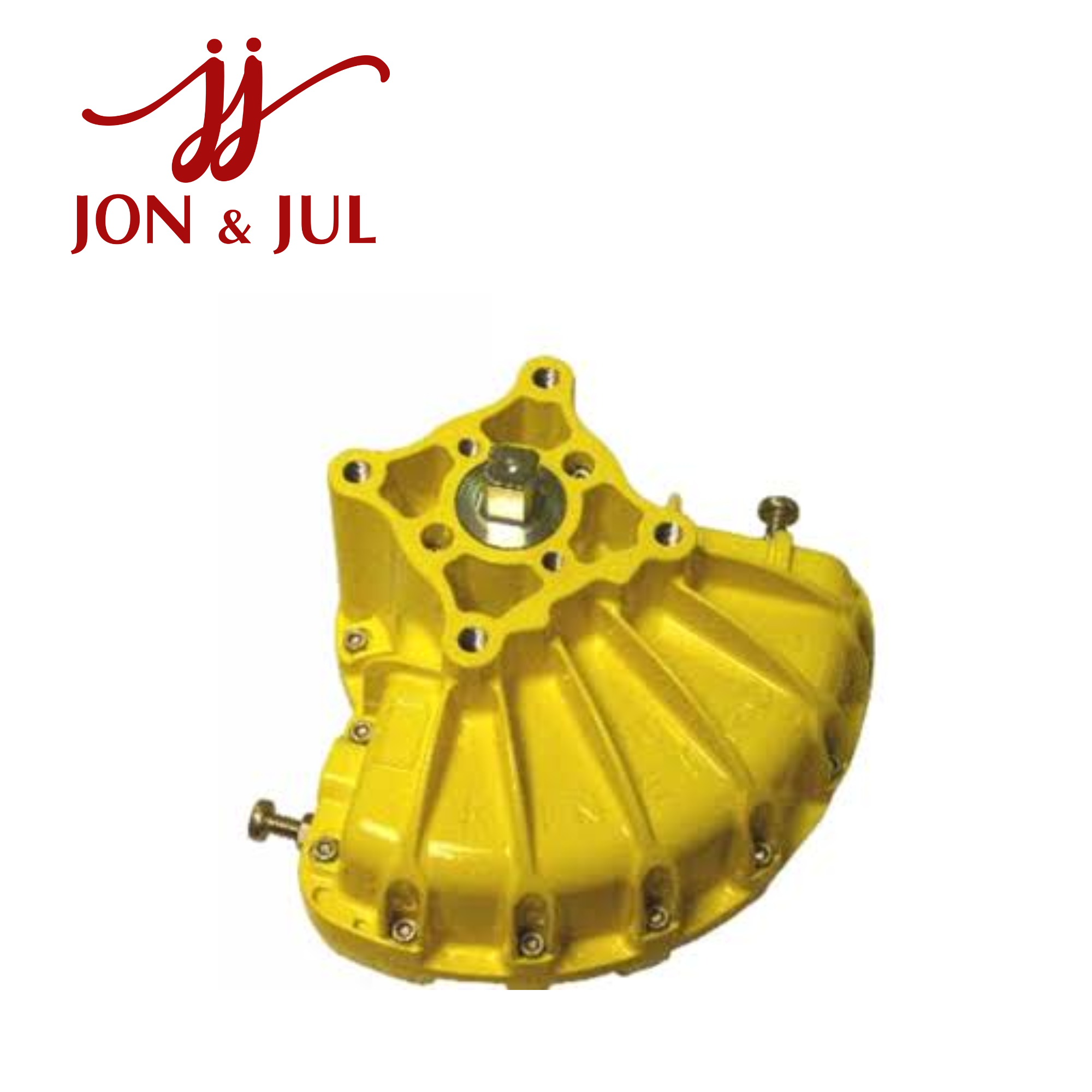

103-700EL1000 Kinetrol Vietnam – Actuator Model 10 tích hợp EL Positioner

103-700EL1000 Kinetrol Vietnam là bộ truyền động khí nén xoay Kinetrol Model 10 được tích hợp EL Positioner, cấu hình chiều quay CW (Clockwise) và chức năng Angle Retransmit. Thiết bị được thiết kế cho các hệ thống tự động hóa van cần điều khiển vị trí chính xác và truyền tín hiệu phản hồi góc về hệ thống điều khiển. Theo dữ liệu sản phẩm, actuator đạt mô-men xoắn 416 Nm tại 7 bar, với phạm vi góc điều chỉnh từ 78° đến 100°.

1. Tổng quan về 103-700EL1000 Kinetrol

103-700EL1000 thuộc dòng Actuator Model 10 của Kinetrol. Điểm đáng chú ý của cấu hình này là bộ truyền động được kết hợp với EL Positioner, tạo thành một cụm truyền động và định vị hoàn chỉnh cho các van quay.

Mô tả cấu hình của mã sản phẩm là “ACTUATOR MODEL 10 WITH EL POSITIONER CW AND ANGLE RETRANSMIT”. Chức năng Angle Retransmit cho phép cung cấp tín hiệu phản hồi tương ứng với vị trí góc của actuator về hệ thống điều khiển.

Cấu hình này phù hợp với các hệ thống sử dụng PLC, DCS hoặc các bộ điều khiển quá trình cần vừa điều khiển actuator vừa giám sát vị trí van.

2. Thông số kỹ thuật 103-700EL1000

Thông số Chi tiết
Model 103-700EL1000
Hãng sản xuất Kinetrol
Dòng actuator Model 10
Loại Rotary Pneumatic Actuator + EL Positioner
Cấu hình EL Positioner CW + Angle Retransmit
Mô-men xoắn đầu ra 416 Nm tại 7 bar
Áp suất tham chiếu 100 PSI / 7 bar
Góc quay điều chỉnh 78° – 100°
Thể tích xi lanh 1.025 cm³
Trọng lượng Khoảng 5,4 kg, chưa bao gồm coupling
Ứng dụng Điều khiển van quay và cơ cấu quay

Các thông số trên được đối chiếu từ nhiều nguồn sản phẩm Kinetrol Model 10 tại Việt Nam.

3. EL Positioner trên 103-700EL1000

EL Positioner là thành phần giúp actuator phản ứng theo tín hiệu điều khiển và hỗ trợ định vị van. Tài liệu sản phẩm liên quan đến cấu hình EL của Kinetrol ghi nhận khả năng sử dụng tín hiệu 4–20 mA, phù hợp với các hệ thống điều khiển công nghiệp phổ biến.

Với cấu hình CW, actuator được thiết lập theo chiều quay thuận kim đồng hồ. Trong khi đó, Angle Retransmit cung cấp khả năng truyền lại thông tin vị trí góc, giúp hệ thống điều khiển có thêm dữ liệu để giám sát trạng thái thực tế của cơ cấu.

Nhờ tích hợp actuator và positioner, 103-700EL1000 có thể được sử dụng như một cụm truyền động hoàn chỉnh thay vì phải lựa chọn từng thiết bị riêng biệt.

4. Ưu điểm của Kinetrol 103-700EL1000

Mô-men xoắn 416 Nm

Model 10 cung cấp mô-men xoắn đầu ra 416 Nm tại 7 bar, phù hợp với các loại van và cơ cấu quay có yêu cầu lực truyền động tương đối lớn.

Tích hợp EL Positioner

Việc tích hợp positioner giúp hệ thống có khả năng điều khiển vị trí actuator thay vì chỉ sử dụng actuator khí nén đơn thuần.

Có Angle Retransmit

Chức năng Angle Retransmit hỗ trợ đưa thông tin vị trí góc về hệ thống điều khiển, hữu ích trong các ứng dụng cần giám sát vị trí van.

Phạm vi góc quay linh hoạt

Góc làm việc có thể điều chỉnh trong phạm vi 78°–100°, phù hợp với các ứng dụng van quay khoảng 90°.

5. Ứng dụng 103-700EL1000 Kinetrol

103-700EL1000 có thể được ứng dụng trong:

  • Điều khiển van bướm.

  • Điều khiển van bi.

  • Hệ thống điều tiết lưu lượng.

  • Nhà máy xử lý nước và nước thải.

  • Hệ thống hóa chất.

  • Dầu khí và năng lượng.

  • Dây chuyền sản xuất công nghiệp.

  • Hệ thống điều khiển sử dụng PLC/DCS.

  • Các cơ cấu quay cần điều khiển và phản hồi vị trí.

Với cấu hình actuator + EL positioner + angle retransmit, sản phẩm đặc biệt phù hợp với những hệ thống yêu cầu cả truyền động, định vị và giám sát vị trí.

6. Lưu ý khi lựa chọn 103-700EL1000

Khi đặt mua 103-700EL1000 Kinetrol Vietnam, cần đối chiếu chính xác mã sản phẩm và cấu hình thực tế. Đặc biệt cần kiểm tra:

  • Model van cần điều khiển.

  • Mô-men xoắn yêu cầu của van.

  • Áp suất khí cấp.

  • Chiều quay CW/CCW.

  • Tín hiệu điều khiển của EL Positioner.

  • Yêu cầu tín hiệu Angle Retransmit.

  • Kiểu kết nối actuator với van.

  • Điều kiện môi trường lắp đặt.

Không nên chỉ dựa vào Model 10 để thay thế actuator, bởi Kinetrol có nhiều cấu hình phụ kiện và positioner khác nhau. Mã đầy đủ 103-700EL1000 là thông tin quan trọng để xác định đúng cấu hình.

7. Mua 103-700EL1000 Kinetrol Vietnam

103-700EL1000 Kinetrol Vietnam là bộ truyền động Model 10 tích hợp EL Positioner, chiều quay CW và Angle Retransmit, phù hợp cho các hệ thống tự động hóa van cần điều khiển và giám sát vị trí.

Với mô-men xoắn 416 Nm tại 7 bar, góc điều chỉnh 78–100° và cấu hình EL Positioner, sản phẩm có thể đáp ứng nhiều ứng dụng điều khiển van công nghiệp.

Khi yêu cầu báo giá hoặc thay thế, nên cung cấp đầy đủ mã 103-700EL1000, hình ảnh nameplate, model van và thông tin về tín hiệu điều khiển để xác nhận đúng cấu hình.
