124-100 Kinetrol Vietnam

Giá bán: Liên hệ

Hãng sản xuất: Kinetrol

Danh mục: Thiết bị tự động hóa

Nhà cung cấp: Jon-Jul

Xuất sứ: Germany

Gọi lại cho tôi

Liên hệ tư vấn

Ms Ngọc Trinh

ngoctrinh@jon-jul.com

0969678648

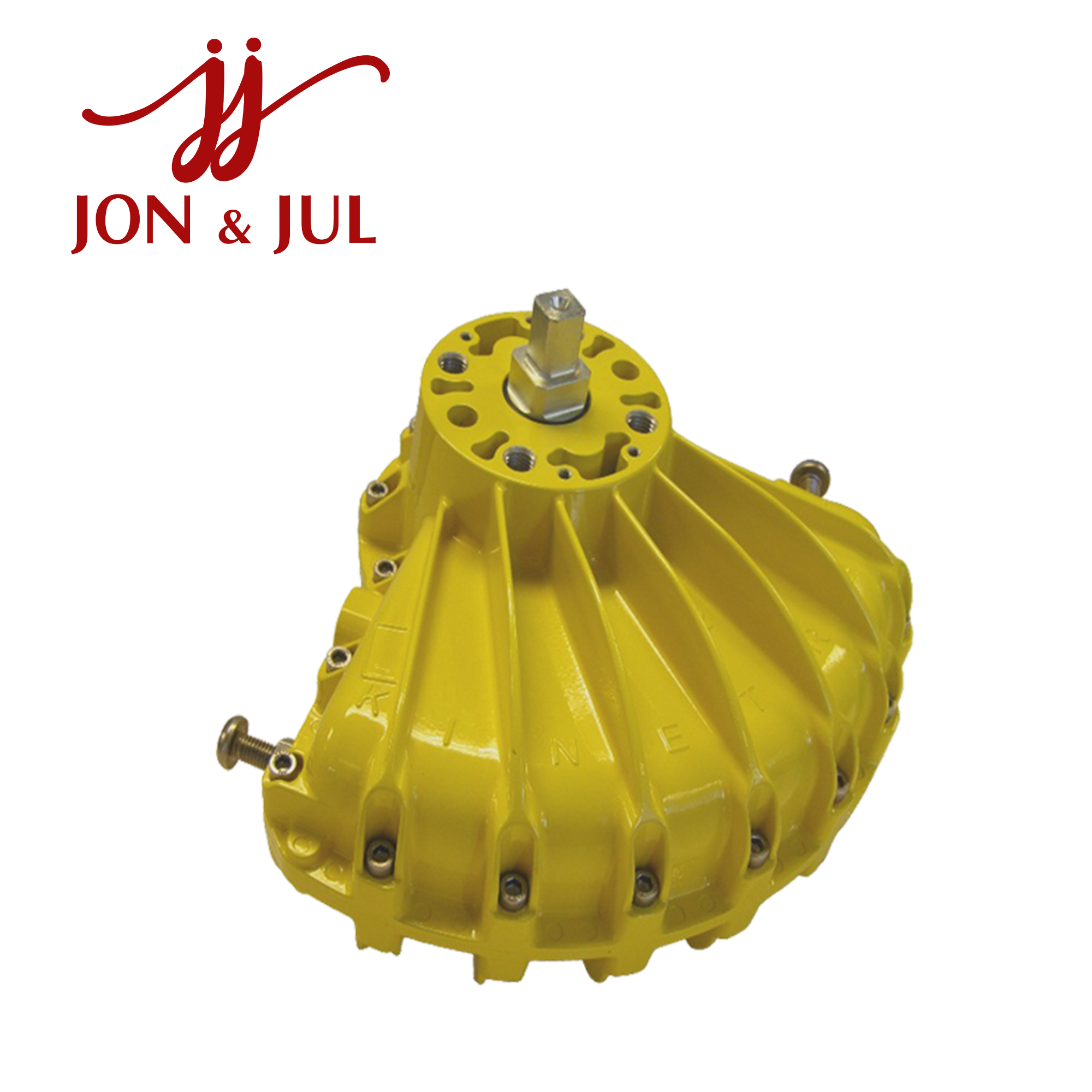

Kinetrol 124-100 – Bộ truyền động khí nén Model 12

124-100 Kinetrol Vietnam là bộ truyền động khí nén xoay thuộc dòng Kinetrol Model 12 Double Acting, được thiết kế cho các ứng dụng điều khiển van quay và cơ cấu quarter-turn trong hệ thống tự động hóa công nghiệp. Sản phẩm có khả năng tạo mô-men xoắn tối đa 575 Nm tại áp suất 7 bar, thể tích dịch chuyển 1.410 cm³ và sử dụng cổng khí G3/8.

Tổng quan về Kinetrol 124-100

Kinetrol Model 12 là bộ truyền động khí nén dạng vane-type rotary actuator với cấu hình tác động kép. Thiết kế này sử dụng khí nén để tạo chuyển động quay theo hai chiều, phù hợp với các hệ thống tự động hóa cần điều khiển đóng/mở van một cách chính xác và ổn định.

Mã 124-100 được Kinetrol xác định trong datasheet Model 12 Double Acting. Phiên bản này có 4 lỗ M12 x 24 mm trên vòng PCD 77,8 mm và các lỗ mounting phụ 4 × M5 × 10 mm. Actuator được cung cấp visual red indicator tiêu chuẩn và coupling tiêu chuẩn.

Model 12 sử dụng vỏ hợp kim nhôm phủ epoxy thermoset powder. Vane và output shaft được thiết kế dạng một khối bằng SG iron mạ kẽm, giúp tạo kết cấu chắc chắn cho các ứng dụng công nghiệp.

Thông số kỹ thuật Kinetrol 124-100

Thông số Kinetrol 124-100
Hãng sản xuất Kinetrol
Model 12
Mã sản phẩm 124-100
Kiểu actuator Rotary vane
Kiểu tác động Double Acting
Mô-men xoắn tối đa 575 Nm tại 7 bar
Dải mô-men xoắn 103 – 575 Nm
Thể tích dịch chuyển 1.410 cm³
Góc quay Khoảng 80° – 102°
Cổng khí G3/8
Mounting chính 4 × M12 × 24 deep, PCD 77,8 mm
Mounting phụ 4 × M5 × 10 deep
Vỏ Pressure die-cast aluminium alloy
Vane & output shaft SG iron, zinc plated
Chỉ thị vị trí Visual red indicator
ATEX Tối đa Category 2
Phụ kiện NAMUR và nhiều tùy chọn điều khiển

Model 12 được Kinetrol công bố với mô-men đầu ra tối đa 575 Nm tại 7 bar và thể tích dịch chuyển 1.410 cm³.

Mô-men xoắn theo áp suất

Một ưu điểm quan trọng của Model 12 là khả năng cung cấp mô-men xoắn tương ứng với áp suất khí nén:

Áp suất Mô-men xoắn
1,5 bar 103 Nm
2,0 bar 174 Nm
2,5 bar 190 Nm
3,0 bar 232 Nm
3,5 bar 275 Nm
4,0 bar 319 Nm
4,5 bar 360 Nm
5,0 bar 403 Nm
5,5 bar 446 Nm
6,0 bar 490 Nm
6,5 bar 532 Nm
7,0 bar 575 Nm

Theo bảng kỹ thuật Kinetrol, Model 12 có dải mô-men từ 103 Nm tại 1,5 bar đến 575 Nm tại 7 bar.

Khi lựa chọn actuator cho van, cần tính toán mô-men thực tế của van ở điều kiện vận hành và lựa chọn hệ số dự phòng phù hợp, thay vì chỉ lấy giá trị 575 Nm làm tải làm việc mặc định.

Đặc điểm nổi bật của 124-100

Cơ cấu rotary vane

Kinetrol 124-100 sử dụng cơ cấu vane-type rotary actuator, chuyển đổi năng lượng khí nén thành chuyển động quay trực tiếp. Cấu trúc này phù hợp với các ứng dụng điều khiển van có góc quay giới hạn.

Double Acting

Cấu hình Double Acting cho phép khí nén tác động để điều khiển actuator theo cả hai chiều. Đây là lựa chọn phổ biến cho các hệ thống điều khiển van tự động cần kiểm soát chủ động quá trình đóng và mở.

Mô-men xoắn lớn

Với mức tối đa 575 Nm tại 7 bar, Model 12 nằm trong nhóm actuator có mô-men tương đối lớn của dòng Kinetrol. Dải mô-men của Model 12 bắt đầu từ 103 Nm ở 1,5 bar và tăng theo áp suất cung cấp.

Kết cấu bền chắc

Vỏ actuator được chế tạo từ hợp kim nhôm đúc áp lực phủ epoxy thermoset powder. Vane và output shaft bằng SG iron mạ kẽm, trong khi hệ thống bạc và phớt được thiết kế cho hoạt động trong môi trường công nghiệp.

Khả năng lắp phụ kiện

Model 12 hỗ trợ tùy chọn mounting phụ kiện theo VDI/VDE 3845 NAMUR, đồng thời có thể kết hợp với các giải pháp như limit switch, solenoid valve, positioner và các thiết bị giám sát vị trí.

Ứng dụng của Kinetrol 124-100

Nhờ mô-men xoắn lên tới 575 Nm, 124-100 Kinetrol có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp, chẳng hạn:

  • Điều khiển van bướm.

  • Điều khiển van bi.

  • Van quarter-turn.

  • Hệ thống xử lý nước.

  • Hệ thống xử lý nước thải.

  • Đường ống công nghiệp.

  • Điều khiển lưu lượng.

  • Hệ thống khí nén.

  • Dây chuyền sản xuất tự động.

  • Máy móc và thiết bị công nghiệp.

Khi kết hợp với solenoid valve, actuator có thể thực hiện đóng/mở van tự động. Khi kết hợp với limit switch, hệ thống có thể phản hồi trạng thái đóng hoặc mở. Positioner có thể được sử dụng trong những ứng dụng yêu cầu kiểm soát vị trí.

Lưu ý khi lựa chọn 124-100

Trước khi mua hoặc thay thế 124-100, cần kiểm tra các yếu tố:

  • Mô-men xoắn yêu cầu của van.

  • Áp suất khí nén.

  • Góc quay.

  • Kích thước trục van.

  • Coupling.

  • Kích thước mounting.

  • Cổng khí G3/8.

  • Solenoid valve.

  • Limit switch.

  • Positioner.

  • Điều kiện nhiệt độ.

  • Yêu cầu ATEX.

Datasheet chính thức xác nhận mã 124-100 sử dụng cổng khí G3/8 và mounting chính 4 × M12 × 24 deep trên PCD 77,8 mm, vì vậy các kích thước này nên được đối chiếu trực tiếp với van trước khi đặt hàng.

Kết luận

Kinetrol 124-100 là bộ truyền động khí nén xoay Model 12 Double Acting, sử dụng cơ cấu vane với mô-men xoắn tối đa 575 Nm tại 7 bar, thể tích dịch chuyển 1.410 cm³ và cổng khí G3/8. Sản phẩm phù hợp cho nhiều ứng dụng điều khiển van quay trong hệ thống tự động hóa và quy trình công nghiệp.

Với thiết kế chắc chắn, khả năng tích hợp phụ kiện NAMUR và dải mô-men rộng, 124-100 có thể được lựa chọn cho các hệ thống yêu cầu actuator khí nén có mô-men cao và khả năng vận hành ổn định.
