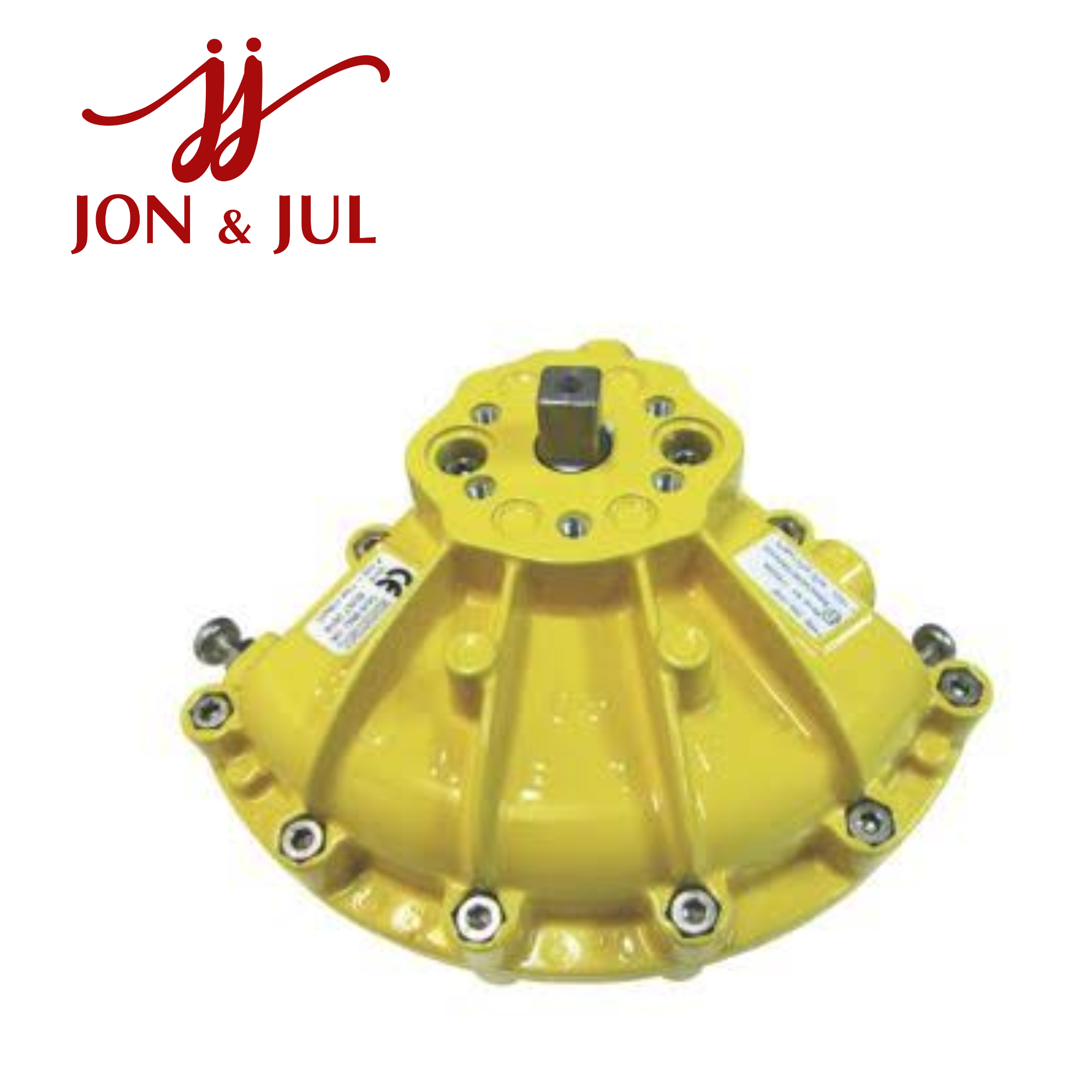

144-100 Kinetrol Vietnam

Giá bán: Liên hệ

Hãng sản xuất: Kinetrol

Danh mục: Thiết bị tự động hóa

Nhà cung cấp: Jon-Jul

Xuất sứ: UK

Gọi lại cho tôi

Liên hệ tư vấn

Ms Ngọc Trinh

ngoctrinh@jon-jul.com

0969678648

Kinetrol 144-100 – Bộ truyền động khí nén Model 14

144-100 Kinetrol Vietnam là bộ truyền động khí nén xoay thuộc dòng Kinetrol Model 14 Double Acting, được thiết kế cho các ứng dụng điều khiển van quay và cơ cấu quarter-turn trong hệ thống tự động hóa công nghiệp. Sản phẩm có mô-men xoắn tối đa 1.375 Nm tại 7 bar, thể tích dịch chuyển 3.294 cm³ và cổng khí G1/2, phù hợp với các ứng dụng yêu cầu lực truyền động lớn.

Tổng quan về Kinetrol 144-100

Kinetrol Model 14 sử dụng cơ cấu rotary vane actuator, chuyển đổi năng lượng khí nén thành chuyển động quay tại trục đầu ra. Cấu hình Double Acting cho phép khí nén điều khiển actuator theo cả hai chiều, phù hợp với các hệ thống cần chủ động kiểm soát quá trình đóng và mở van.

Mã 144-100 được Kinetrol xác nhận trực tiếp trong datasheet Model 14 Double Acting. Phiên bản này sử dụng cổng khí G1/2, hệ thống mounting gồm 4 × M16 × 28,5 mm trên PCD 98,8 mm và 4 × M5 × 10 mm cho các vị trí mounting phụ. Visual red indicator được cung cấp tiêu chuẩn.

Model 14 có vỏ bằng hợp kim nhôm đúc áp lực, vane và output shaft bằng SG iron mạ kẽm, bạc trục PTFE-coated bronze và phớt polyurethane.

Thông số kỹ thuật Kinetrol 144-100

Thông số Kinetrol 144-100
Hãng sản xuất Kinetrol
Model 14
Mã sản phẩm 144-100
Kiểu actuator Pneumatic rotary vane
Kiểu tác động Double Acting
Mô-men xoắn tối đa 1.375 Nm tại 7 bar
Dải mô-men 265 – 1.375 Nm
Thể tích dịch chuyển 3.294 cm³
Góc quay 80° – 100°
Cổng khí G1/2
Mounting chính 4 × M16 × 28,5 deep trên PCD 98,8 mm
Mounting phụ 4 × M5 × 10 deep
Vỏ Pressure die-cast aluminium alloy
Vane & output shaft SG iron, zinc plated
Bạc trục PTFE-coated bronze
Phớt Moulded polyurethane
Nhiệt độ làm việc -40°C đến +80°C
ATEX Category 2
Chỉ thị vị trí Visual red indicator

Các thông số trên được lấy từ datasheet Kinetrol Model 14 Double Acting Actuator – WEBDS 110.

Mô-men xoắn theo áp suất

Khả năng tạo mô-men của Model 14 thay đổi theo áp suất khí nén:

Áp suất Mô-men xoắn
1,5 bar 265 Nm
2,0 bar 360 Nm
2,5 bar 460 Nm
3,0 bar 560 Nm
3,5 bar 660 Nm
4,0 bar 760 Nm
4,5 bar 870 Nm
5,0 bar 975 Nm
5,5 bar 1.080 Nm
6,0 bar 1.180 Nm
6,5 bar 1.280 Nm
7,0 bar 1.375 Nm

Theo bảng kỹ thuật Kinetrol, Model 14 đạt 1.375 Nm tại 7 bar. Vì vậy, khi lựa chọn actuator cho van, cần xác định mô-men yêu cầu thực tế của van ở điều kiện vận hành thay vì chỉ dựa vào mô-men cực đại.

Đặc điểm nổi bật của 144-100

Cơ cấu rotary vane

Kinetrol 144-100 sử dụng cơ cấu vane-type rotary actuator, tạo chuyển động quay trực tiếp tại trục đầu ra. Thiết kế này phù hợp với các ứng dụng điều khiển van có góc quay giới hạn.

Cấu hình Double Acting

Double Acting cho phép khí nén điều khiển actuator theo cả hai chiều. Cấu hình này thích hợp với các hệ thống tự động hóa cần kiểm soát chủ động quá trình đóng và mở van.

Mô-men xoắn lên đến 1.375 Nm

So với các dòng Model nhỏ hơn, Model 14 cung cấp mức mô-men lớn, đạt 1.375 Nm tại 7 bar. Dải mô-men từ 265 Nm ở 1,5 bar đến 1.375 Nm ở 7 bar giúp actuator đáp ứng nhiều điều kiện vận hành khác nhau.

Kết cấu chắc chắn

Vỏ Model 14 được chế tạo bằng hợp kim nhôm đúc áp lực. Vane và output shaft sử dụng SG iron mạ kẽm, bạc PTFE-coated bronze và phớt polyurethane. Kinetrol công bố nhiệt độ vận hành -40°C đến +80°C và ATEX Category 2 cho Model 14.

Góc quay điều chỉnh

Model 14 có góc hành trình điều chỉnh 80°–100°, đồng thời Kinetrol cũng cung cấp các phiên bản restricted travel cho những ứng dụng cần giới hạn hành trình.

Khả năng tích hợp phụ kiện

Kinetrol Model 14 hỗ trợ nhiều tùy chọn để mở rộng chức năng điều khiển:

  • Limit switch box.

  • Integral solenoid valve.

  • Geared manual override.

  • AP pneumatic positioner.

  • EL electropneumatic positioner.

  • P3 ON/OFF positioner.

  • Clear Cone monitor.

  • Accessory mount plate.

  • VDI/VDE 3845 NAMUR mounting.

  • Spring Return.

  • High-temperature/low-temperature options.

  • Spring-to-centre.

  • G3/4 hoặc 3/4 NPT air port option.

Các tùy chọn này được Kinetrol liệt kê trong tài liệu kỹ thuật Model 14.

Ứng dụng của Kinetrol 144-100

Nhờ mô-men xoắn lớn, 144-100 Kinetrol có thể được sử dụng trong nhiều hệ thống điều khiển công nghiệp:

  • Điều khiển van bướm.

  • Điều khiển van bi.

  • Van quarter-turn.

  • Hệ thống xử lý nước.

  • Xử lý nước thải.

  • Đường ống công nghiệp.

  • Hệ thống điều khiển lưu lượng.

  • Nhà máy sản xuất.

  • Hệ thống khí nén.

  • Dây chuyền tự động hóa.

  • Thiết bị xử lý và vận chuyển vật liệu.

Actuator có thể kết hợp với solenoid valve cho điều khiển đóng/mở, limit switch để giám sát trạng thái và positioner cho những ứng dụng cần điều khiển vị trí.

Lưu ý khi lựa chọn 144-100

Trước khi mua hoặc thay thế 144-100, cần kiểm tra:

  • Mô-men xoắn yêu cầu của van.

  • Áp suất khí nén.

  • Góc quay.

  • Kích thước trục van.

  • Coupling.

  • Kích thước mounting.

  • Cổng khí G1/2.

  • Solenoid valve.

  • Limit switch.

  • Positioner.

  • Điều kiện nhiệt độ.

  • Yêu cầu ATEX.

Đặc biệt, cần đối chiếu kích thước mounting của actuator với van. Với 144-100, Kinetrol xác nhận mounting chính là 4 × M16 × 28,5 mm trên PCD 98,8 mm.

Kết luận

Kinetrol 144-100 là bộ truyền động khí nén xoay Model 14 Double Acting, sử dụng cơ cấu vane với mô-men xoắn tối đa 1.375 Nm tại 7 bar, thể tích dịch chuyển 3.294 cm³, góc quay 80°–100° và cổng khí G1/2.

Với kết cấu chắc chắn, mô-men xoắn cao và khả năng tích hợp nhiều phụ kiện điều khiển, 144-100 phù hợp cho các hệ thống điều khiển van và tự động hóa công nghiệp yêu cầu actuator khí nén công suất lớn.
