074-200 Kinetrol Vietnam

Giá bán: Liên hệ

Hãng sản xuất: Kinetrol

Danh mục: Thiết bị tự động hóa

Nhà cung cấp: Jon-Jul

Xuất sứ: Germany

Gọi lại cho tôi

Liên hệ tư vấn

Ms Ngọc Trinh

ngoctrinh@jon-jul.com

0969678648

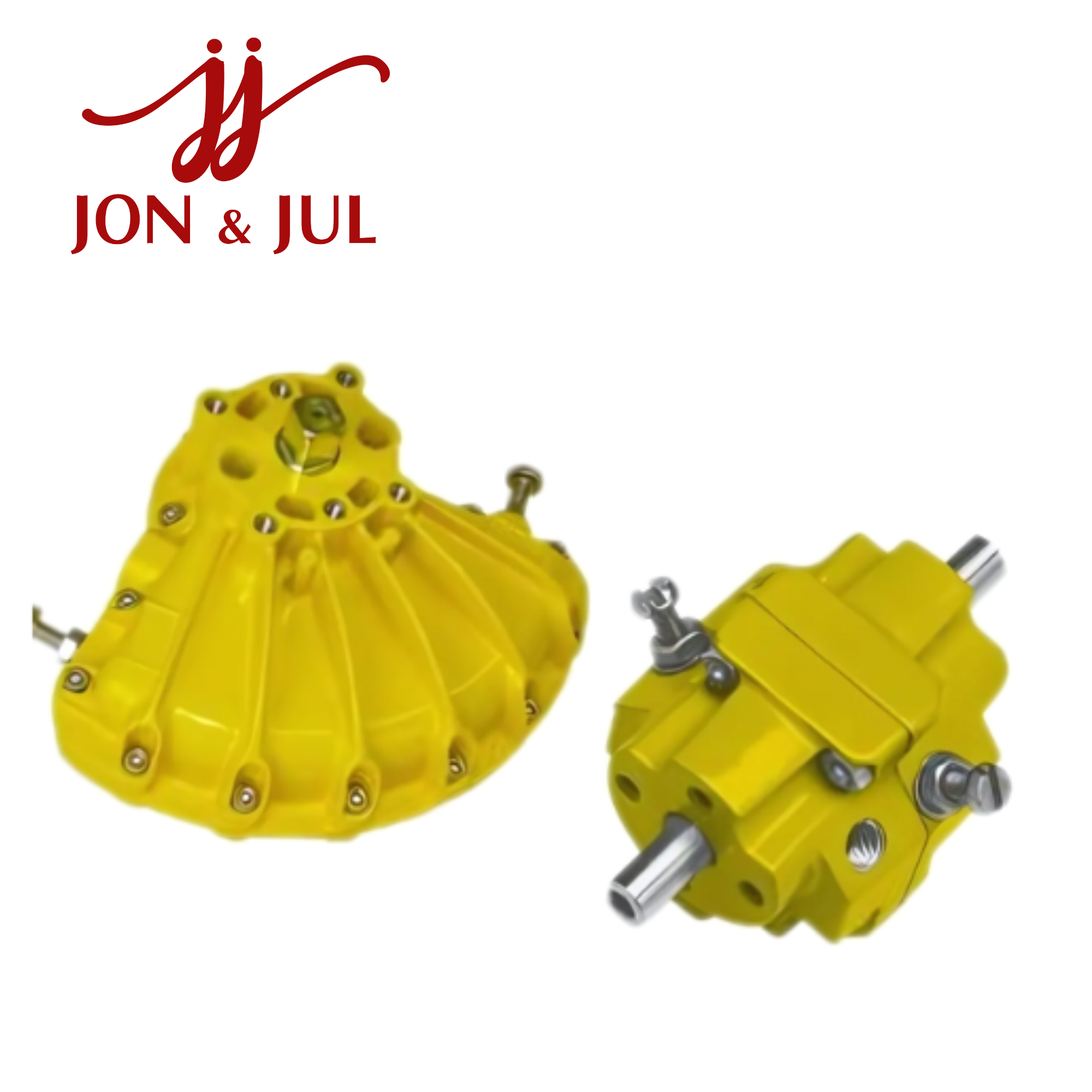

Kinetrol 074-200 – Bộ truyền động khí nén Model 07

074-200 Kinetrol Vietnam là mã sản phẩm thuộc dòng bộ truyền động khí nén xoay Kinetrol Model 07, được sử dụng trong các hệ thống tự động hóa công nghiệp để điều khiển van quay và các cơ cấu chuyển động góc. Model 07 sử dụng thiết kế rotary vane, có mô-men xoắn tối đa khoảng 124 Nm tại 7 bar, phù hợp với nhiều ứng dụng điều khiển van bướm, van bi và các cơ cấu quarter-turn.

Tổng quan về Kinetrol 074-200

Kinetrol Model 07 là dòng bộ truyền động khí nén dạng cánh gạt, được thiết kế cho các ứng dụng cần tạo chuyển động quay bằng khí nén. Cấu trúc actuator sử dụng vỏ hợp kim nhôm phủ epoxy thermoset powder, trong khi vane và output shaft được chế tạo dạng một khối bằng SG iron mạ kẽm.

Mã 074-200 có tiền tố 074, xác định thuộc Model 07. Tuy nhiên, tài liệu công khai hiện có của Kinetrol chưa cung cấp thông tin đủ rõ để xác nhận chính xác hậu tố “-200” tương ứng với cấu hình nào. Vì vậy, không nên tự quy đổi mã 200 thành một kiểu trục, mặt bích hoặc phụ kiện cụ thể nếu chưa có order code đầy đủ.

Thông số kỹ thuật Kinetrol 074-200

Thông số Kinetrol 074-200 / Model 07
Hãng sản xuất Kinetrol
Model 07
Mã sản phẩm 074-200
Kiểu actuator Rotary vane
Mô-men xoắn tối đa 124 Nm tại 7 bar
Dải mô-men xoắn 22 – 124 Nm
Thể tích dịch chuyển 300 cm³
Góc quay 80° – 100°
Kiểu tác động Double Acting – theo cấu hình Model 07 DA
Vỏ Hợp kim nhôm
Vane & output shaft SG iron mạ kẽm
Bạc trục Đồng phủ PTFE
Phớt Polyurethane
Nhiệt độ làm việc -40°C đến +80°C
ATEX Tối đa Category 2
Mounting phụ kiện VDI/VDE 3845 NAMUR

Các thông số trên được xác minh ở cấp Model 07; riêng cấu hình hậu tố 074-200 cần kiểm tra theo mã đặt hàng đầy đủ. (kinetrol.com)

Mô-men xoắn theo áp suất

Mô-men xoắn của Model 07 thay đổi theo áp suất khí nén cấp vào actuator:

Áp suất Mô-men xoắn
1,5 bar 22,0 Nm
2,0 bar 30,5 Nm
2,5 bar 39,5 Nm
3,0 bar 48,5 Nm
3,5 bar 57,5 Nm
4,0 bar 66,5 Nm
4,5 bar 76,0 Nm
5,0 bar 85,5 Nm
5,5 bar 95,0 Nm
6,0 bar 105,0 Nm
6,5 bar 114,0 Nm
7,0 bar 124,0 Nm

Vì vậy, khi lựa chọn actuator cho một loại van cụ thể, cần tính toán dựa trên mô-men yêu cầu của van và áp suất khí nén thực tế thay vì chỉ sử dụng giá trị tối đa 124 Nm.

Đặc điểm của Model 07

Thiết kế rotary vane

Cơ cấu cánh gạt của Kinetrol Model 07 tạo chuyển động quay trực tiếp tại trục đầu ra. Đây là cấu trúc phù hợp với các ứng dụng quarter-turn, đặc biệt là van bướm và van bi.

Kết cấu chắc chắn

Vỏ actuator sử dụng hợp kim nhôm phủ epoxy thermoset powder. Vane và output shaft dạng một khối bằng SG iron mạ kẽm giúp tạo kết cấu truyền động chắc chắn.

Kinetrol công bố Model 07 có khả năng đạt mức bảo đảm lên đến 2 triệu chu kỳ hoặc 4 triệu operations, tùy điều kiện vận hành và cấu hình. (kinetrol.com)

Góc quay điều chỉnh

Model 07 có góc hành trình tiêu chuẩn trong khoảng 80°–100° và có thể cung cấp các phiên bản giới hạn hành trình cho những ứng dụng đặc biệt.

Hỗ trợ phụ kiện NAMUR

Model 07 hỗ trợ mounting phụ kiện theo chuẩn VDI/VDE 3845 NAMUR, thuận tiện khi kết hợp với các thiết bị như solenoid valve, positioner hoặc limit switch.

Khả năng kết hợp thiết bị điều khiển

Kinetrol Model 07 có thể kết hợp với nhiều loại phụ kiện để tạo thành cụm actuator điều khiển van hoàn chỉnh:

  • Solenoid valve.

  • Limit switch box.

  • Positioner.

  • Visual indicator.

  • Angle monitor.

  • EL electropneumatic positioner.

  • Phụ kiện NAMUR.

  • Spring return.

  • Các thiết bị phản hồi vị trí.

Việc lựa chọn phụ kiện phụ thuộc vào yêu cầu điều khiển của từng hệ thống, chẳng hạn điều khiển ON/OFF hoặc điều khiển vị trí liên tục.

Ứng dụng của Kinetrol 074-200

Kinetrol 074-200/Model 07 có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp như:

  • Điều khiển van bướm.

  • Điều khiển van bi.

  • Van quarter-turn.

  • Hệ thống xử lý nước.

  • Hệ thống xử lý nước thải.

  • Điều khiển lưu lượng.

  • Đường ống công nghiệp.

  • Dây chuyền sản xuất tự động.

  • Hệ thống khí nén.

  • Máy móc và thiết bị tự động hóa.

Trong các hệ thống cần giám sát trạng thái van, actuator có thể được tích hợp thêm limit switch hoặc thiết bị phản hồi vị trí.

Lưu ý khi mua 074-200

Khi tìm mua hoặc thay thế 074-200 Kinetrol, cần kiểm tra đầy đủ các thông tin sau:

  • Mã sản phẩm trên nameplate.

  • Mô-men xoắn yêu cầu của van.

  • Áp suất khí nén.

  • Góc quay.

  • Kiểu van.

  • Kích thước trục van.

  • Kiểu coupling.

  • Kích thước mounting.

  • Có cần limit switch hay không.

  • Có cần positioner hay không.

  • Điều kiện nhiệt độ.

  • Yêu cầu ATEX nếu có.

Đặc biệt, do “-200” chưa được giải mã đầy đủ trong tài liệu công khai, không nên dùng riêng mã 074-200 để suy luận chính xác kiểu trục hoặc phụ kiện đi kèm.

Kết luận

074-200 Kinetrol thuộc dòng Model 07 rotary vane actuator, với mô-men xoắn tối đa 124 Nm tại 7 bar, thể tích dịch chuyển khoảng 300 cm³ và góc quay 80°–100°. Model 07 có thể tích hợp nhiều phụ kiện điều khiển, giám sát và lắp đặt, đáp ứng nhiều ứng dụng tự động hóa van công nghiệp. (kinetrol.com)

Đối với mã 074-200, cần đối chiếu order code/nameplate đầy đủ để xác nhận cấu hình cụ thể trước khi báo giá hoặc thay thế thiết bị.
