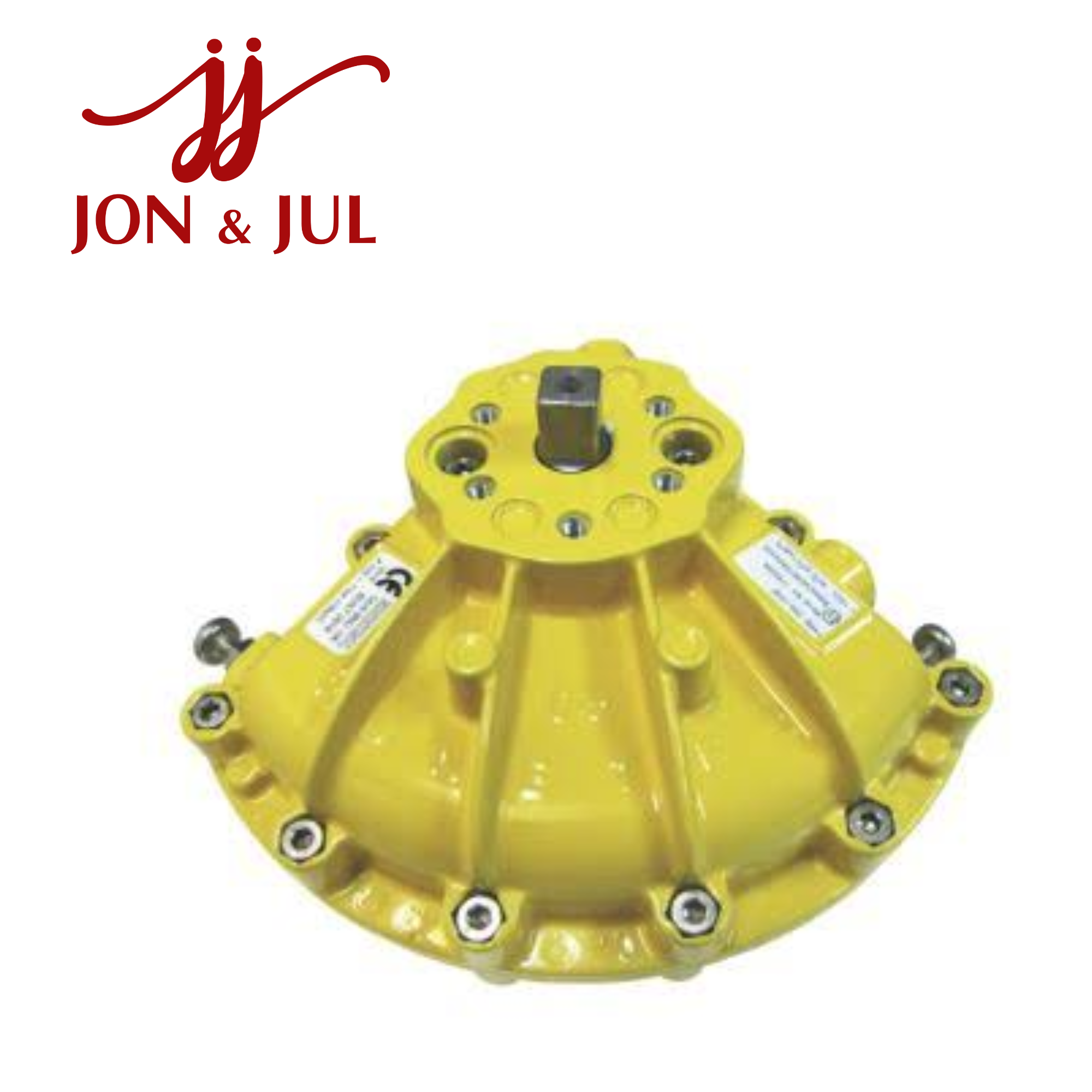

Kinetrol 094-300 – Bộ truyền động khí nén Model 09

094-300 Kinetrol Vietnam là mã thuộc dòng bộ truyền động khí nén xoay Model 09 của Kinetrol, được sử dụng trong các hệ thống tự động hóa để điều khiển chuyển động quay của van và các thiết bị cơ cấu chấp hành góc. Model 09 là actuator dạng cánh gạt tác động kép, có khả năng tạo mô-men xoắn lên đến 261 Nm tại áp suất 7 bar, phù hợp với nhiều ứng dụng điều khiển van công nghiệp.

Tổng quan về Kinetrol 094-300

Kinetrol Model 09 được thiết kế theo nguyên lý vane-type rotary actuator, trong đó khí nén tác động lên cơ cấu cánh gạt để tạo chuyển động xoay. Thiết kế này giúp actuator có kết cấu tương đối nhỏ gọn so với khả năng mô-men xoắn cung cấp.

Model 09 sử dụng vỏ hợp kim nhôm đúc áp lực phủ epoxy thermoset powder. Vane và trục đầu ra được chế tạo dạng một khối bằng SG iron mạ kẽm. Cấu trúc này được Kinetrol sử dụng nhằm tạo ra một bộ truyền động có khả năng làm việc ổn định trong các hệ thống tự động hóa công nghiệp.

Đối với mã 094-300, tiền tố 094 xác định sản phẩm thuộc Model 09. Tuy nhiên, hậu tố 300 chưa có tài liệu công khai đủ rõ để xác nhận chính xác kiểu cấu hình, vì vậy cần đối chiếu order code hoặc nameplate thực tế trước khi thay thế thiết bị.

Thông số kỹ thuật Kinetrol 094-300

Các thông số trên là thông số của dòng Kinetrol Model 09. Chưa nên dùng chúng để suy ra các đặc điểm riêng của hậu tố 094-300 nếu chưa có tài liệu cấu hình tương ứng.

Mô-men xoắn theo áp suất

Khả năng tạo mô-men của Model 09 phụ thuộc trực tiếp vào áp suất khí nén cấp cho actuator:

Khi lựa chọn actuator cho van, cần so sánh mô-men xoắn yêu cầu của van với mô-men thực tế tại áp suất vận hành. Không nên chỉ dựa vào giá trị cực đại 261 Nm tại 7 bar.

Đặc điểm nổi bật

Thiết kế vane-type nhỏ gọn

Kinetrol Model 09 sử dụng cơ cấu cánh gạt thay cho nhiều dạng truyền động quay có cơ cấu bánh răng. Thiết kế này cho phép actuator tạo chuyển động quay trực tiếp và phù hợp với các ứng dụng quarter-turn.

Vật liệu phù hợp môi trường công nghiệp

Vỏ actuator được chế tạo bằng hợp kim nhôm đúc áp lực và phủ epoxy thermoset powder. Vane và output shaft sử dụng SG iron mạ kẽm, trong khi bạc trục sử dụng đồng phủ PTFE và phớt polyurethane.

Góc quay điều chỉnh

Model 09 có góc quay tiêu chuẩn 80°–100° và có thể cung cấp các phiên bản giới hạn hành trình cho những ứng dụng yêu cầu góc quay cụ thể.

Có thể tích hợp thiết bị điều khiển

Dòng Model 09 có thể kết hợp với nhiều phụ kiện điều khiển như limit switch box, solenoid valve, positioner AP, positioner EL, positioner P3, manual override và các thiết bị giám sát vị trí khác.

Ứng dụng của 094-300 Kinetrol

Với đặc tính của Model 09, actuator có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp, chẳng hạn:

• Điều khiển van bướm.

• Điều khiển van bi.

• Điều khiển các loại van quay 90°.

• Hệ thống xử lý nước và nước thải.

• Hệ thống đường ống công nghiệp.

• Dây chuyền hóa chất và quy trình sản xuất.

• Hệ thống điều khiển lưu lượng.

• Máy móc và dây chuyền tự động hóa.

• Hệ thống cần giám sát vị trí đóng/mở của van.

Việc kết hợp actuator với solenoid valve và limit switch hoặc positioner cho phép xây dựng hệ thống điều khiển van tự động theo yêu cầu của từng dây chuyền.

Lưu ý khi lựa chọn 094-300

Khi mua hoặc thay thế 094-300 Kinetrol, nên kiểm tra toàn bộ mã trên nameplate thay vì chỉ dựa vào phần mã 094-300. Đặc biệt, phần cấu hình phía sau có thể liên quan đến kiểu lắp đặt, trục đầu ra hoặc các tùy chọn đi kèm.

Một số thông tin cần xác nhận gồm:

• Mô-men xoắn yêu cầu của van.

• Áp suất khí nén thực tế.

• Góc quay của van.

• Kiểu kết nối actuator với van.

• Kích thước trục và coupling.

• Yêu cầu về limit switch.

• Có cần positioner hay không.

• Điều kiện nhiệt độ môi trường.

• Yêu cầu chứng nhận ATEX.

• Kích thước không gian lắp đặt.

Kết luận

094-300 Kinetrol thuộc dòng Model 09 double acting rotary actuator, với mô-men xoắn tối đa 261 Nm tại 7 bar, thể tích dịch chuyển 644 cm³ và góc quay tiêu chuẩn 80°–100°. Thiết bị phù hợp cho các hệ thống tự động hóa van và điều khiển chuyển động quay trong nhiều lĩnh vực công nghiệp.

Do cấu hình riêng của hậu tố “-300” chưa được xác minh từ tài liệu công khai, khi đặt hàng hoặc thay thế cần đối chiếu đầy đủ mã sản phẩm trên thiết bị để đảm bảo lựa chọn đúng phiên bản.
