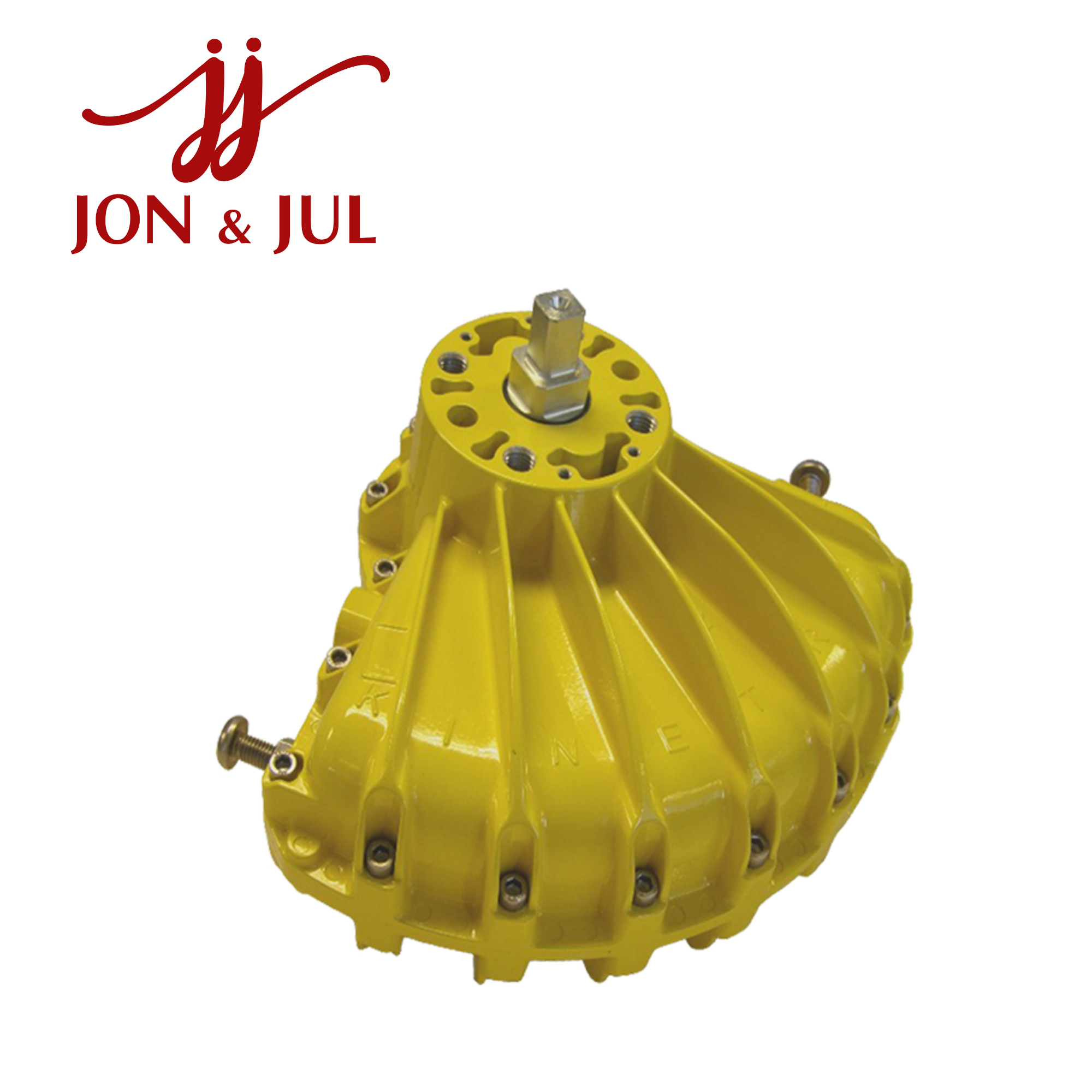

Kinetrol 144-300 – Bộ truyền động khí nén Model 14

144-300 Kinetrol Vietnam thuộc dòng bộ truyền động khí nén xoay Kinetrol Model 14, được sử dụng để điều khiển van quay và các cơ cấu quarter-turn trong hệ thống tự động hóa công nghiệp. Model 14 có thiết kế rotary vane, mô-men xoắn tối đa 1.375 Nm tại 7 bar, phù hợp với các ứng dụng yêu cầu lực truyền động lớn.

Tổng quan về Kinetrol 144-300

Kinetrol Model 14 là dòng pneumatic rotary actuator sử dụng cơ cấu cánh gạt để biến đổi năng lượng khí nén thành chuyển động quay. Cấu trúc này phù hợp với các loại van như van bướm, van bi và những cơ cấu cần chuyển động quay giới hạn.

Mã 144-300 thuộc nhóm sản phẩm Model 14. Tuy nhiên, ý nghĩa cụ thể của suffix -300 không được tài liệu Model 14 công khai giải thích đầy đủ. Vì vậy, không nên tự xác định mã này là Spring Return, positioner hoặc một cấu hình phụ kiện cụ thể nếu chưa kiểm tra configuration code đầy đủ.

Đối với việc thay thế thiết bị, nên đối chiếu thông tin trên nameplate và configuration code thực tế.

Thông số kỹ thuật Kinetrol 144-300

Các thông số trên là thông số kỹ thuật của Kinetrol Model 14; cấu hình riêng của mã 144-300 cần được xác nhận bằng configuration code thực tế.

Mô-men xoắn theo áp suất

Model 14 có khả năng tạo mô-men xoắn khác nhau tùy theo áp suất khí nén:

Mức 1.375 Nm tại 7 bar là mô-men xoắn tối đa của Model 14. Khi lựa chọn actuator, cần căn cứ vào mô-men vận hành thực tế của van và điều kiện làm việc để lựa chọn kích thước phù hợp.

Đặc điểm nổi bật của 144-300

Cơ cấu rotary vane

Kinetrol Model 14 sử dụng cơ cấu rotary vane, tạo chuyển động quay trực tiếp tại output shaft. Đây là thiết kế phù hợp cho các ứng dụng quarter-turn.

Điều khiển Double Acting

Nền tảng Model 14 Double Acting sử dụng khí nén để điều khiển actuator theo cả hai chiều. Hệ thống có thể chủ động điều khiển quá trình mở và đóng van.

Mô-men xoắn lớn

Với khả năng đạt 1.375 Nm tại 7 bar, Model 14 phù hợp với những ứng dụng cần mô-men truyền động cao.

Kết cấu chắc chắn

Actuator sử dụng vỏ hợp kim nhôm đúc áp lực, vane và output shaft bằng SG iron mạ kẽm, bạc PTFE-coated bronze và phớt polyurethane.

Model 14 có dải nhiệt độ làm việc khoảng -40°C đến +80°C và hỗ trợ cấu hình ATEX phù hợp theo tài liệu kỹ thuật.

Góc quay 80°–100°

Góc hành trình của Model 14 nằm trong khoảng 80°–100°, đáp ứng phần lớn các ứng dụng điều khiển van quarter-turn.

Khả năng tích hợp phụ kiện

Model 14 có thể kết hợp với nhiều loại phụ kiện điều khiển:

• Solenoid valve.

• Limit switch box.

• Integral solenoid.

• AP pneumatic positioner.

• EL electropneumatic positioner.

• P3 ON/OFF positioner.

• Geared manual override.

• Clear Cone monitor.

• NAMUR mounting.

• ISO adaptor.

• Spring Return.

• Spring-to-centre.

• Tùy chọn nhiệt độ cao/thấp.

Việc lựa chọn phụ kiện phụ thuộc vào yêu cầu điều khiển, giám sát và cấu hình thực tế của hệ thống.

Ứng dụng của Kinetrol 144-300

144-300 Kinetrol có thể được ứng dụng trong nhiều hệ thống công nghiệp:

• Điều khiển van bướm.

• Điều khiển van bi.

• Van quarter-turn.

• Hệ thống xử lý nước.

• Hệ thống xử lý nước thải.

• Đường ống công nghiệp.

• Điều khiển lưu lượng.

• Nhà máy sản xuất.

• Hệ thống khí nén.

• Dây chuyền tự động hóa.

• Máy móc và thiết bị công nghiệp.

Actuator có thể kết hợp với solenoid valve để điều khiển đóng/mở, limit switch để phản hồi trạng thái hoặc positioner khi cần kiểm soát vị trí.

Lưu ý khi mua 144-300

Trước khi mua hoặc thay thế 144-300, nên kiểm tra:

• Model actuator.

• Configuration code đầy đủ.

• Kiểu tác động.

• Mô-men xoắn yêu cầu.

• Áp suất khí nén.

• Góc quay.

• Kích thước trục van.

• Coupling.

• Kích thước mounting.

• Cổng khí G1/2.

• Solenoid valve.

• Limit switch.

• Positioner.

• Điều kiện nhiệt độ.

• Yêu cầu ATEX.

Đặc biệt, suffix -300 không nên được dùng làm căn cứ duy nhất để xác định cấu hình phụ kiện. Việc đối chiếu nameplate và configuration code giúp tránh chọn sai phiên bản khi thay thế actuator.

Kết luận

Kinetrol 144-300 thuộc dòng Model 14 pneumatic rotary actuator, sử dụng cơ cấu rotary vane với nền tảng Double Acting. Model 14 có mô-men xoắn tối đa 1.375 Nm tại 7 bar, thể tích dịch chuyển 3.294 cm³, góc quay 80°–100° và cổng khí G1/2.

Nhờ khả năng tích hợp nhiều phụ kiện như solenoid valve, limit switch, positioner và NAMUR accessories, Model 14 có thể được sử dụng trong nhiều hệ thống điều khiển van và tự động hóa công nghiệp. Khi đặt mua 144-300, nên đối chiếu configuration code thực tế để xác định chính xác phiên bản.
