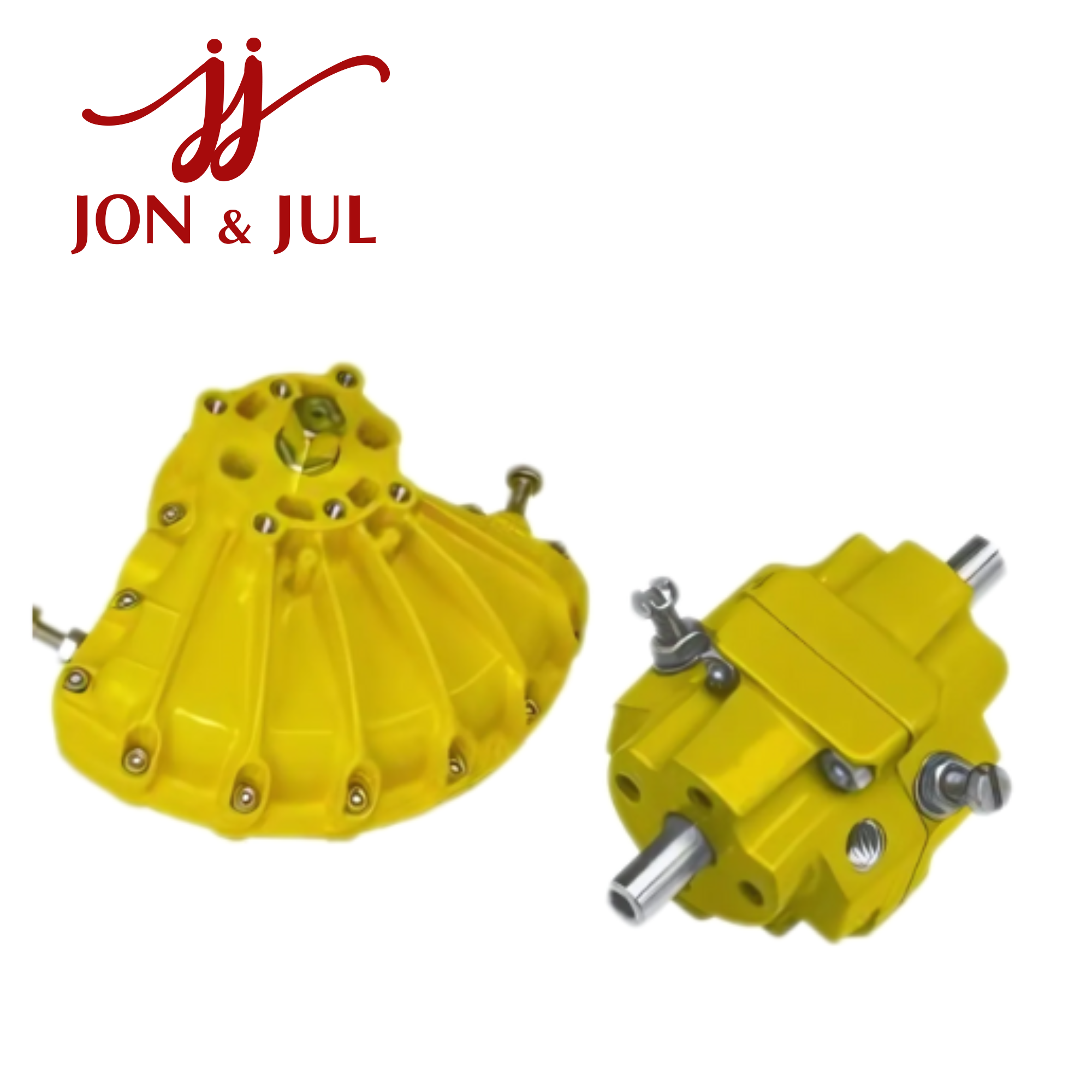

Kinetrol 124-400 – Bộ truyền động khí nén Model 12

124-400 Kinetrol Vietnam thuộc dòng bộ truyền động khí nén xoay Kinetrol Model 12, được sử dụng trong các hệ thống tự động hóa để điều khiển van quay và các cơ cấu quarter-turn. Model 12 có thiết kế rotary vane, khả năng tạo mô-men xoắn tối đa 575 Nm tại 7 bar, phù hợp với các ứng dụng điều khiển van trong nhiều lĩnh vực công nghiệp.

Tổng quan về Kinetrol 124-400

Kinetrol Model 12 là dòng pneumatic rotary actuator sử dụng cơ cấu cánh gạt để chuyển đổi năng lượng khí nén thành chuyển động quay. Cấu trúc này phù hợp với các ứng dụng cần điều khiển góc quay như van bướm, van bi và các thiết bị quarter-turn.

Mã 124-400 thuộc nhóm sản phẩm Model 12. Tuy nhiên, suffix -400 không được tài liệu Model 12 công khai giải thích đầy đủ về cấu hình riêng. Vì vậy, không nên tự xác định suffix này là Spring Return, positioner hoặc một loại phụ kiện cụ thể nếu chưa có configuration code đầy đủ.

Khi cần thay thế thiết bị, nên kiểm tra nameplate và đối chiếu mã cấu hình thực tế để đảm bảo sản phẩm tương thích.

Thông số kỹ thuật Kinetrol 124-400

Thông số	Giá trị
Hãng sản xuất	Kinetrol
Model	12
Mã sản phẩm	124-400
Kiểu actuator	Pneumatic rotary actuator
Cơ cấu	Vane type
Cấu hình Model 12	Double Acting
Mô-men xoắn tối đa	575 Nm tại 7 bar
Dải mô-men	103 – 575 Nm
Thể tích dịch chuyển	1.410 cm³
Góc quay	Khoảng 80° – 102°
Cổng khí	G3/8
Vỏ	Die-cast aluminium alloy
Vane & output shaft	Zinc-plated SG iron
Nhiệt độ làm việc	-40°C đến +80°C
ATEX	Tối đa Category 2
Phụ kiện hỗ trợ	Solenoid, limit switch, positioner, NAMUR...

Các thông số trên áp dụng cho nền tảng Kinetrol Model 12. Cấu hình riêng của mã 124-400 cần được xác nhận theo configuration code thực tế.

Mô-men xoắn theo áp suất

Model 12 cung cấp mô-men xoắn thay đổi theo áp suất khí nén:

Áp suất khí nén	Mô-men xoắn
1,5 bar	103 Nm
2,0 bar	174 Nm
2,5 bar	190 Nm
3,0 bar	232 Nm
3,5 bar	275 Nm
4,0 bar	319 Nm
4,5 bar	360 Nm
5,0 bar	403 Nm
5,5 bar	446 Nm
6,0 bar	490 Nm
6,5 bar	532 Nm
7,0 bar	575 Nm

Ở áp suất 7 bar, Model 12 đạt mô-men xoắn tối đa 575 Nm. Khi lựa chọn actuator, cần tính toán mô-men cần thiết của van trong điều kiện vận hành thực tế và bổ sung hệ số an toàn phù hợp.

Đặc điểm nổi bật của 124-400

Rotary vane actuator

Thiết kế vane-type giúp chuyển đổi khí nén thành chuyển động quay tại trục đầu ra. Cơ cấu này đặc biệt phù hợp với các ứng dụng quarter-turn.

Double Acting

Model 12 Double Acting sử dụng khí nén để điều khiển actuator theo cả hai chiều. Điều này cho phép hệ thống chủ động điều khiển quá trình đóng và mở van.

Mô-men xoắn cao

Với mức tối đa 575 Nm tại 7 bar, Model 12 phù hợp với những ứng dụng yêu cầu mô-men truyền động cao hơn các dòng actuator Kinetrol kích thước nhỏ.

Thiết kế cho môi trường công nghiệp

Vỏ actuator sử dụng hợp kim nhôm đúc áp lực. Vane và output shaft sử dụng SG iron mạ kẽm, tạo kết cấu chắc chắn và phù hợp với nhiều ứng dụng tự động hóa.

Tích hợp nhiều phụ kiện

Model 12 có thể được kết hợp với nhiều thiết bị:

Solenoid valve.
Limit switch.
Visual indicator.
Positioner.
Manual override.
NAMUR accessories.
ISO adaptor.
Spring return configuration.

Điều này cho phép xây dựng nhiều cấu hình điều khiển khác nhau tùy theo yêu cầu của hệ thống.

Ứng dụng của Kinetrol 124-400

124-400 Kinetrol có thể được sử dụng trong nhiều hệ thống công nghiệp như:

Điều khiển van bướm.
Điều khiển van bi.
Van quarter-turn.
Hệ thống xử lý nước.
Hệ thống xử lý nước thải.
Đường ống công nghiệp.
Điều khiển lưu lượng.
Hệ thống khí nén.
Dây chuyền sản xuất.
Máy móc tự động hóa.

Trong hệ thống ON/OFF, actuator có thể kết hợp với solenoid valve để thực hiện đóng/mở van tự động. Limit switch có thể được sử dụng để giám sát trạng thái van, còn positioner phù hợp với các ứng dụng cần điều khiển vị trí.

Lưu ý khi lựa chọn 124-400

Trước khi mua hoặc thay thế 124-400, cần kiểm tra:

Model actuator.
Configuration code đầy đủ.
Kiểu tác động.
Mô-men xoắn yêu cầu.
Áp suất khí nén.
Góc quay.
Kích thước trục van.
Coupling.
Kích thước mounting.
Cổng khí G3/8.
Solenoid valve.
Limit switch.
Positioner.
Điều kiện nhiệt độ.
Yêu cầu ATEX.

Đặc biệt, không nên chỉ dựa vào suffix -400 để xác định cấu hình phụ kiện. Việc kiểm tra nameplate hoặc configuration code là cần thiết nếu cần thay thế đúng phiên bản actuator đang sử dụng.

Kết luận

Kinetrol 124-400 thuộc dòng Model 12 pneumatic rotary actuator, sử dụng cơ cấu rotary vane với nền tảng Double Acting. Model 12 có mô-men xoắn tối đa 575 Nm tại 7 bar, thể tích dịch chuyển 1.410 cm³, góc quay khoảng 80°–102° và cổng khí G3/8.

Với khả năng kết hợp nhiều phụ kiện như solenoid valve, limit switch, positioner và các phụ kiện NAMUR, Model 12 có thể được tích hợp vào nhiều hệ thống điều khiển van và tự động hóa công nghiệp. Khi đặt mua 124-400, nên đối chiếu configuration code thực tế để xác định chính xác cấu hình sản phẩm.
