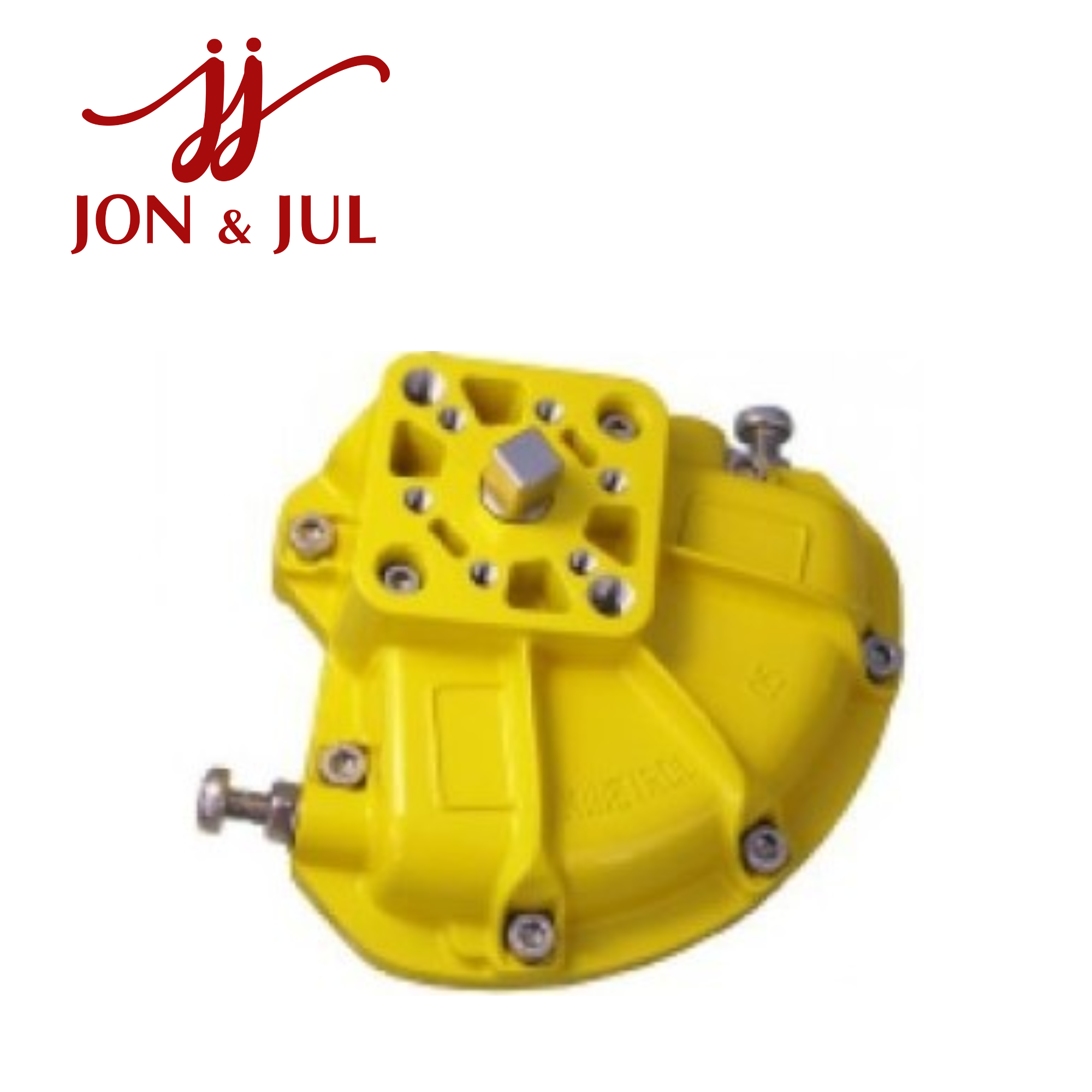

Kinetrol 024-400 – Model 02 Rotary Actuator

024-400 Kinetrol là mã thuộc nhóm bộ truyền động khí nén Kinetrol Model 02, được sử dụng trong các hệ thống tự động hóa công nghiệp, điều khiển van và cơ cấu chuyển động quay. Model 02 thuộc nhóm actuator nhỏ gọn của Kinetrol, với khả năng tạo mô-men xoắn lên đến 12,1 Nm tại 7 bar, phù hợp cho các ứng dụng có yêu cầu mô-men ở mức nhỏ đến trung bình.

Tuy nhiên, cần lưu ý rằng mã 024-400 có hậu tố cấu hình riêng và hiện chưa có tài liệu kỹ thuật Kinetrol công khai mà mình có thể dùng để xác nhận chính xác toàn bộ thông số của biến thể này.

Tổng quan về Kinetrol 024-400

Kinetrol là thương hiệu chuyên về các bộ truyền động khí nén dạng rotary vane actuator, được ứng dụng để tự động hóa chuyển động quay của van và cơ cấu công nghiệp.

Mã 024-400 nằm trong nhóm mã bắt đầu bằng 024, tương ứng với dòng Model 02. So với Model 01, Model 02 cung cấp mức mô-men cao hơn trong khi vẫn duy trì thiết kế tương đối nhỏ gọn.

Actuator dạng vane chuyển đổi năng lượng của khí nén thành chuyển động quay tại trục đầu ra. Cấu trúc này đặc biệt phù hợp với các ứng dụng đóng/mở van hoặc cơ cấu cần góc quay giới hạn.

Thông số kỹ thuật tham khảo

Lưu ý: các thông số trong bảng là thông số của Model 02, không phải toàn bộ thông số đã được xác nhận riêng cho mã 024-400.

Khả năng tạo mô-men xoắn

Mô-men xoắn là yếu tố quan trọng nhất khi lựa chọn actuator để điều khiển van.

Theo thông số Model 02, Kinetrol công bố dải mô-men từ khoảng 1,8 Nm ở áp suất thấp đến 12,1 Nm tại 7 bar.

Mô-men thực tế của actuator phụ thuộc vào áp suất khí cấp. Vì vậy khi lựa chọn 024-400 cho van, cần kiểm tra:

• Breakaway torque.

• Running torque.

• Seating torque.

• Áp suất khí nén thực tế.

• Góc quay.

• Hệ số an toàn.

• Điều kiện nhiệt độ và môi trường.

Không nên lựa chọn actuator chỉ dựa trên đường kính hoặc kích thước danh nghĩa của van.

Thiết kế của Model 02

Kinetrol Model 02 sử dụng nguyên lý rotary vane, trong đó khí nén tác động lên cơ cấu cánh gạt để tạo chuyển động quay.

Thiết kế này có một số ưu điểm:

• Kết cấu nhỏ gọn.

• Chuyển động quay trực tiếp.

• Phù hợp với các ứng dụng đóng/mở.

• Có thể sử dụng cho nhiều loại van quay.

• Có khả năng tích hợp các phụ kiện điều khiển.

• Có các cấu hình Spring Return tùy phiên bản.

Đây là dòng actuator phù hợp với những hệ thống cần tự động hóa van hoặc cơ cấu quay nhưng không yêu cầu mô-men quá lớn.

Ứng dụng của Kinetrol 024-400

Tùy theo cấu hình thực tế, actuator thuộc Model 02 có thể được sử dụng trong:

Điều khiển van bướm

Model 02 có thể điều khiển các loại van bướm nhỏ khi mô-men yêu cầu của van nằm trong phạm vi làm việc của actuator.

Điều khiển van bi

Cơ cấu quay của actuator phù hợp với nhiều loại van bi có hành trình đóng/mở khoảng 90°.

Rotary valve

Actuator có thể được sử dụng để tự động hóa các loại rotary valve trong hệ thống xử lý chất lỏng hoặc khí.

Máy móc tự động hóa

Model 02 cũng có thể được tích hợp vào các cơ cấu cần chuyển động quay như đóng/mở, chuyển hướng hoặc điều khiển vị trí.

024-400 và các mã 024 khác

Trong quá trình tìm kiếm mã Kinetrol, các mã 024-100, 024-200, 024-300 và 024-400 đều có cấu trúc bắt đầu bằng 024.

Tuy nhiên, không nên mặc định hậu tố 100, 200, 300 hoặc 400 chỉ đơn giản là một cấp mô-men khác nhau.

Vì vậy, nếu mục đích là thay thế đúng actuator, cần kiểm tra mã trên nameplate cùng kích thước cơ khí thay vì chỉ nhìn vào phần “024”.

Các yếu tố cần kiểm tra khi chọn 024-400

Trước khi đặt hàng hoặc thay thế 024-400 Kinetrol, nên xác định:

1. Mã đầy đủ trên nameplate.

2. Double Acting hay Spring Return.

3. Góc quay.

4. Mô-men yêu cầu của van.

5. Áp suất khí nén.

6. Kiểu coupling.

7. Kiểu mounting.

8. Kích thước trục van.

9. Yêu cầu limit switch hoặc positioner.

10. Điều kiện môi trường và yêu cầu ATEX nếu có.

Đặc biệt với mã 024-400, việc kiểm tra ảnh nameplate sẽ giúp xác định chính xác hậu tố cấu hình và tránh dùng nhầm thông số của một biến thể Model 02 khác.

Kết luận

Kinetrol 024-400 thuộc nhóm Model 02 Rotary Actuator, được sử dụng cho các ứng dụng tự động hóa van và cơ cấu quay. Model 02 có khả năng đạt mô-men xoắn khoảng 12,1 Nm tại 7 bar, với thiết kế nhỏ gọn và phù hợp với nhiều hệ thống điều khiển khí nén.

Do chưa tìm được tài liệu Kinetrol công khai xác nhận riêng cấu hình 024-400, các thông số đặc thù của hậu tố -400 cần được đối chiếu với nameplate hoặc catalogue gốc trước khi sử dụng để thay thế hoặc đặt hàng.
