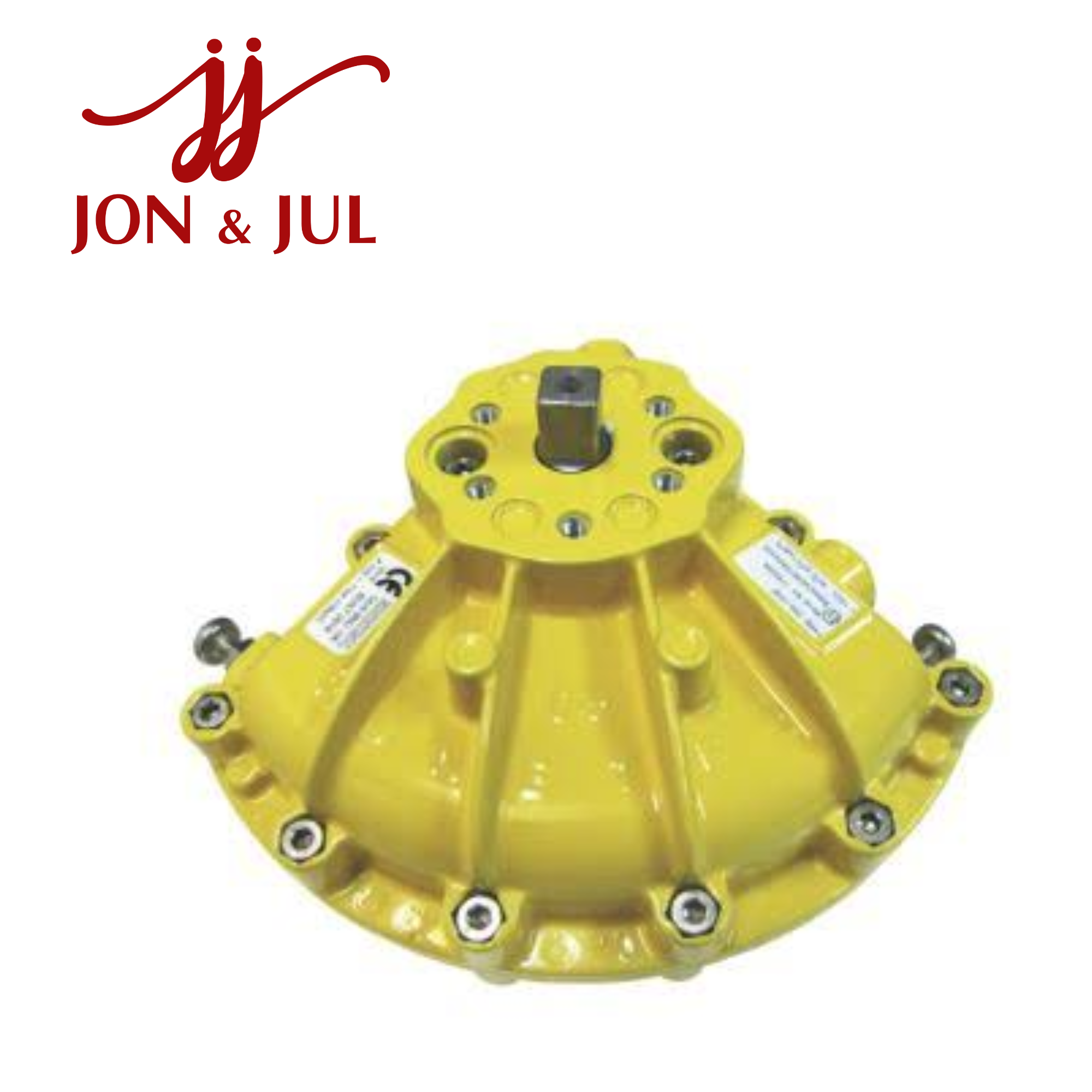

214-100 Kinetrol – Bộ truyền động khí nén công nghiệp công suất lớn

214-100 Kinetrol Vietnam là bộ truyền động khí nén xoay thuộc Kinetrol Model 21 Double Acting, được thiết kế cho các ứng dụng điều khiển van, damper và cơ cấu quay công nghiệp yêu cầu mô-men xoắn lớn. Theo tài liệu kỹ thuật chính thức của Kinetrol, mã 214-100 sử dụng cổng khí G1, góc quay điều chỉnh 80°–100° và có thể đạt mô-men xoắn 13.589 Nm tại áp suất 7 bar.

Tổng quan về 214-100 Kinetrol

214-100 thuộc dòng Model 21 Double Acting Actuator của Kinetrol. Đây là loại rotary actuator tác động kép, sử dụng năng lượng khí nén để tạo chuyển động quay ở hai chiều.

Model 21 được phát triển cho các hệ thống công nghiệp cần cơ cấu chấp hành có mô-men lớn. Thiết kế sử dụng vỏ nhôm đúc, vane và trục đầu ra bằng SG iron mạ kẽm, bạc trục phủ PTFE và gioăng polyurethane.

Với kích thước lớn và mô-men cao, 214-100 phù hợp với các ứng dụng điều khiển van công nghiệp, damper và những cơ cấu quay có tải lớn.

Thông số kỹ thuật 214-100

Thông số	Giá trị
Thương hiệu	Kinetrol
Model	214-100
Dòng actuator	Model 21
Kiểu tác động	Double Acting
Loại	Vane-type Rotary Actuator
Góc quay	80°–100°
Dung tích dịch chuyển	31.386 cm³
Mô-men tại 1,5 bar	2.624 Nm
Mô-men tại 3 bar	5.568 Nm
Mô-men tại 5 bar	9.523 Nm
Mô-men tại 5,5 bar	10.553 Nm
Mô-men tại 7 bar	13.589 Nm
Cổng khí	G1
Vỏ	Sand cast aluminium alloy
Vane & trục đầu ra	SG iron, zinc plated
Bạc trục	PTFE coated bronze
Gioăng	Moulded polyurethane
Nhiệt độ làm việc	-40°C đến +80°C
Tiêu chuẩn chống cháy nổ	ATEX Category 2
Khối lượng	177 kg, không bao gồm coupling

Các thông số trên được lấy từ datasheet Model 21 của Kinetrol; bảng mô-men được công bố theo áp suất khí từ 1,5 đến 7 bar.

Khả năng tạo mô-men lớn

Điểm đáng chú ý của 214-100 Kinetrol là khả năng tạo mô-men rất lớn trong phạm vi áp suất khí nén tiêu chuẩn.

Theo bảng kỹ thuật:

3 bar: 5.568 Nm
4 bar: 7.553 Nm
5 bar: 9.523 Nm
6 bar: 11.561 Nm
7 bar: 13.589 Nm

Điều này cho phép Model 21 đáp ứng những cơ cấu quay có tải lớn hơn đáng kể so với các dòng actuator Kinetrol kích thước nhỏ.

Khi lựa chọn actuator cho một van cụ thể, cần tính đến mô-men yêu cầu của van, áp suất khí thực tế, hệ số an toàn và điều kiện vận hành thay vì chỉ dựa trên mô-men danh nghĩa của actuator.

Thiết kế và vật liệu

Kinetrol sử dụng sand cast aluminium alloy cho phần casing của Model 21. Vane và output shaft được chế tạo từ SG iron và mạ kẽm, trong khi shaft bushes sử dụng bronze phủ PTFE. Gioăng được đúc bằng polyurethane và có seal expander bằng thép lò xo không gỉ. Bề mặt bên ngoài được hoàn thiện bằng epoxy thermoset powder.

Cấu trúc này hướng tới khả năng vận hành lâu dài trong môi trường công nghiệp và giúp actuator có thể sử dụng trong nhiều hệ thống tự động hóa khác nhau.

Kích thước và lắp đặt

Mã 214-100 sử dụng:

Cổng khí G1.
8 lỗ lắp M30 × 50 mm, bố trí trên vòng PCD 226,3 mm.
4 lỗ phụ M5 × 8 mm.
Coupling tiêu chuẩn được cung cấp cùng actuator.
Coupling tiêu chuẩn có khối lượng khoảng 15,4 kg.

Bản vẽ kỹ thuật của Kinetrol cũng cung cấp đầy đủ kích thước thân, vị trí lỗ mounting và coupling để phục vụ thiết kế cơ khí.

Ứng dụng của 214-100 Kinetrol

Nhờ mô-men xoắn cao, 214-100 có thể được sử dụng trong các hệ thống:

Điều khiển van bướm kích thước lớn.
Điều khiển van bi và van quay công nghiệp.
Damper công nghiệp.
Hệ thống xử lý khí.
Nhà máy hóa chất.
Công nghiệp dầu khí.
Hệ thống xử lý nước và nước thải.
Dây chuyền sản xuất và tự động hóa công nghiệp.
Các cơ cấu quay yêu cầu mô-men lớn.

Kinetrol cũng cung cấp các tùy chọn cho Model 21 như fail-safe spring return, limit switch box, geared manual override, AP pneumatic positioner, EL electropneumatic positioner, G3 Damper Drive và các phiên bản nhiệt độ cao/thấp.

Lưu ý khi lựa chọn

Khi tìm mua 214-100 Kinetrol Vietnam, cần đối chiếu chính xác model trên nameplate cùng thông số của van hoặc damper cần điều khiển. Đặc biệt với actuator có mô-men lên tới 13.589 Nm, việc xác định đúng torque requirement và điều kiện áp suất khí là rất quan trọng.

Ngoài ra, cần kiểm tra kích thước mounting, coupling, hướng quay và các phụ kiện điều khiển nếu actuator được tích hợp vào hệ thống tự động hóa hiện hữu.

Kết luận

214-100 Kinetrol là actuator khí nén xoay Model 21 Double Acting dành cho các ứng dụng công nghiệp yêu cầu mô-men lớn. Sản phẩm có góc quay điều chỉnh 80°–100°, cổng khí G1, dung tích dịch chuyển 31.386 cm³ và mô-men tối đa 13.589 Nm tại 7 bar.

Với khả năng tích hợp limit switch, positioner, manual override và các phụ kiện điều khiển khác, 214-100 có thể được sử dụng làm cơ cấu chấp hành trong nhiều hệ thống van và tự động hóa công nghiệp quy mô lớn.
