154-400 Kinetrol Vietnam

Giá bán: Liên hệ

Hãng sản xuất: Kinetrol

Danh mục: Thiết bị tự động hóa

Nhà cung cấp: Jon-Jul

Xuất sứ: UK

Gọi lại cho tôi

Liên hệ tư vấn

Ms Ngọc Trinh

ngoctrinh@jon-jul.com

0969678648

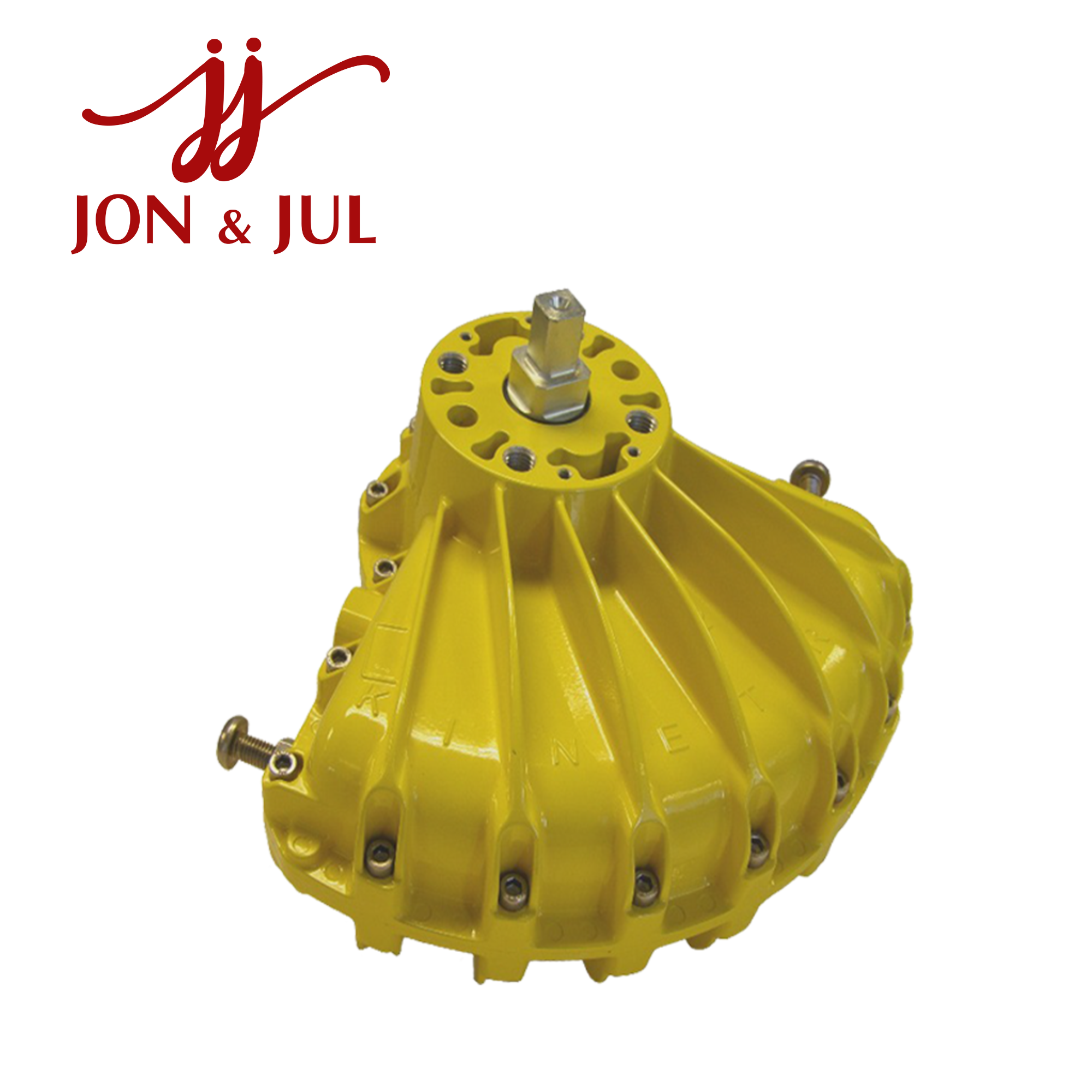

Kinetrol 154-400 – Bộ truyền động khí nén Model 15

154-400 Kinetrol Vietnam thuộc nhóm bộ truyền động khí nén xoay Kinetrol Model 15, được thiết kế cho các hệ thống điều khiển van và cơ cấu quay trong công nghiệp. Model 15 sử dụng cơ cấu vane-type rotary actuator, với mô-men xoắn tối đa lên đến 2.337 Nm tại 7 bar, phù hợp với các ứng dụng yêu cầu lực truyền động lớn.

Tổng quan về Kinetrol 154-400

Kinetrol Model 15 là dòng Double Acting pneumatic rotary actuator, sử dụng năng lượng khí nén để tạo chuyển động quay tại trục đầu ra. Cấu trúc rotary vane giúp actuator phù hợp với nhiều ứng dụng quarter-turn như điều khiển van bướm, van bi và các cơ cấu quay công nghiệp.

Mã 154-400 được định hướng trong nhóm Model 15. Tuy nhiên, suffix -400 chưa được Kinetrol giải thích riêng trong tài liệu kỹ thuật Model 15 công khai. Do đó, không nên tự xác định mã này là phiên bản Spring Return, positioner hay một cấu hình phụ kiện cụ thể nếu chưa kiểm tra configuration code đầy đủ.

Đối với thiết bị thay thế, nên đối chiếu mã trên nameplate và thông tin cấu hình thực tế.

Thông số kỹ thuật

Thông số Giá trị
Hãng sản xuất Kinetrol
Model 15
Mã sản phẩm 154-400
Kiểu actuator Double Acting Pneumatic
Cơ cấu Vane-type rotary
Mô-men xoắn tối đa 2.337 Nm tại 7 bar
Dải mô-men 435 – 2.337 Nm
Thể tích dịch chuyển 5.920 cm³
Góc quay 80° – 100°
Cổng khí tham chiếu Model 15 G1/2
Vỏ actuator Die-cast aluminium alloy
Vane & output shaft Zinc-plated SG iron
Bạc trục PTFE-coated bronze
Phớt Polyurethane
Nhiệt độ làm việc -40°C đến +80°C
ATEX Up to Category 2
Mounting phụ kiện VDI/VDE 3845 NAMUR

Các thông số trên là thông số nền tảng của Kinetrol Model 15. Cổng khí, mounting và các phụ kiện cụ thể của 154-400 cần được xác nhận từ configuration code thực tế.

Mô-men xoắn theo áp suất

Model 15 có khả năng tạo mô-men xoắn khác nhau tùy thuộc vào áp suất khí nén:

Áp suất khí nén Mô-men xoắn
1,5 bar 435 Nm
2,0 bar 605 Nm
2,5 bar 769 Nm
3,0 bar 937 Nm
3,5 bar 1.109 Nm
4,0 bar 1.287 Nm
4,5 bar 1.457 Nm
5,0 bar 1.632 Nm
5,5 bar 1.808 Nm
6,0 bar 1.982 Nm
6,5 bar 2.153 Nm
7,0 bar 2.337 Nm

Mức 2.337 Nm tại 7 bar là mô-men xoắn tối đa của Model 15. Khi lựa chọn actuator cho van, cần tính toán theo mô-men vận hành thực tế và điều kiện làm việc thay vì chỉ dựa trên giá trị cực đại.

Đặc điểm nổi bật

Thiết kế rotary vane

Cơ cấu vane-type giúp chuyển đổi trực tiếp năng lượng khí nén thành chuyển động quay. Đây là thiết kế phù hợp cho các ứng dụng điều khiển quarter-turn.

Mô-men xoắn cao

Model 15 có thể đạt 2.337 Nm tại 7 bar, đáp ứng các ứng dụng cần actuator có khả năng truyền mô-men lớn.

Kết cấu chắc chắn

Model 15 sử dụng vỏ hợp kim nhôm đúc áp lực. Vane và output shaft được chế tạo từ SG iron mạ kẽm, kết hợp với bạc PTFE-coated bronze và phớt polyurethane.

Góc quay 80°–100°

Dải góc quay này phù hợp với nhiều loại van và cơ cấu điều khiển quay giới hạn.

Khả năng tích hợp phụ kiện

Model 15 hỗ trợ mounting phụ kiện theo VDI/VDE 3845 NAMUR, thuận tiện khi lắp đặt các thiết bị điều khiển và giám sát.

Phụ kiện có thể tích hợp

Tùy theo configuration, Model 15 có thể kết hợp với:

  • Limit switch box.

  • Integral solenoid valve.

  • Geared manual override.

  • AP pneumatic positioner.

  • EL electropneumatic positioner.

  • P3 ON/OFF positioner.

  • Clear Cone monitor.

  • NAMUR accessories.

  • Spring Return.

  • Spring-to-centre.

  • Các tùy chọn cho nhiệt độ cao hoặc thấp.

Các phụ kiện giúp mở rộng chức năng điều khiển, phản hồi vị trí và giám sát trạng thái của actuator.

Ứng dụng của Kinetrol 154-400

154-400 Kinetrol có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp, bao gồm:

  • Điều khiển van bướm.

  • Điều khiển van bi.

  • Van quarter-turn.

  • Hệ thống xử lý nước.

  • Xử lý nước thải.

  • Đường ống công nghiệp.

  • Hệ thống điều khiển lưu lượng.

  • Nhà máy sản xuất.

  • Dây chuyền tự động hóa.

  • Máy móc và thiết bị công nghiệp.

Khi kết hợp với solenoid valve, limit switch hoặc positioner, actuator có thể được tích hợp vào hệ thống điều khiển van tự động.

Lưu ý khi lựa chọn 154-400

Trước khi mua hoặc thay thế 154-400, nên kiểm tra:

  • Product code đầy đủ.

  • Configuration code.

  • Model actuator.

  • Kiểu tác động.

  • Mô-men xoắn yêu cầu.

  • Áp suất khí nén.

  • Góc quay.

  • Output shaft.

  • Coupling.

  • Kích thước mounting.

  • Cổng khí.

  • Solenoid valve.

  • Limit switch.

  • Positioner.

  • Điều kiện nhiệt độ.

  • Yêu cầu ATEX.

Đặc biệt, không nên dựa riêng vào suffix -400 để xác định cấu hình phụ kiện. Nếu cần thay thế chính xác thiết bị hiện có, hình ảnh nameplate hoặc configuration code đầy đủ sẽ giúp xác định đúng phiên bản.

Kết luận

Kinetrol 154-400 thuộc nhóm Model 15 pneumatic rotary actuator, sử dụng cơ cấu vane-type để tạo chuyển động quay cho các hệ thống điều khiển van công nghiệp. Model 15 có mô-men xoắn tối đa 2.337 Nm tại 7 bar, thể tích dịch chuyển 5.920 cm³ và góc quay khoảng 80°–100°.

Nhờ thiết kế chắc chắn và khả năng tích hợp nhiều phụ kiện điều khiển, Model 15 có thể đáp ứng nhiều ứng dụng trong tự động hóa và điều khiển van. Với mã 154-400, cần đối chiếu configuration code thực tế trước khi đặt hàng để đảm bảo đúng cấu hình thiết bị.
