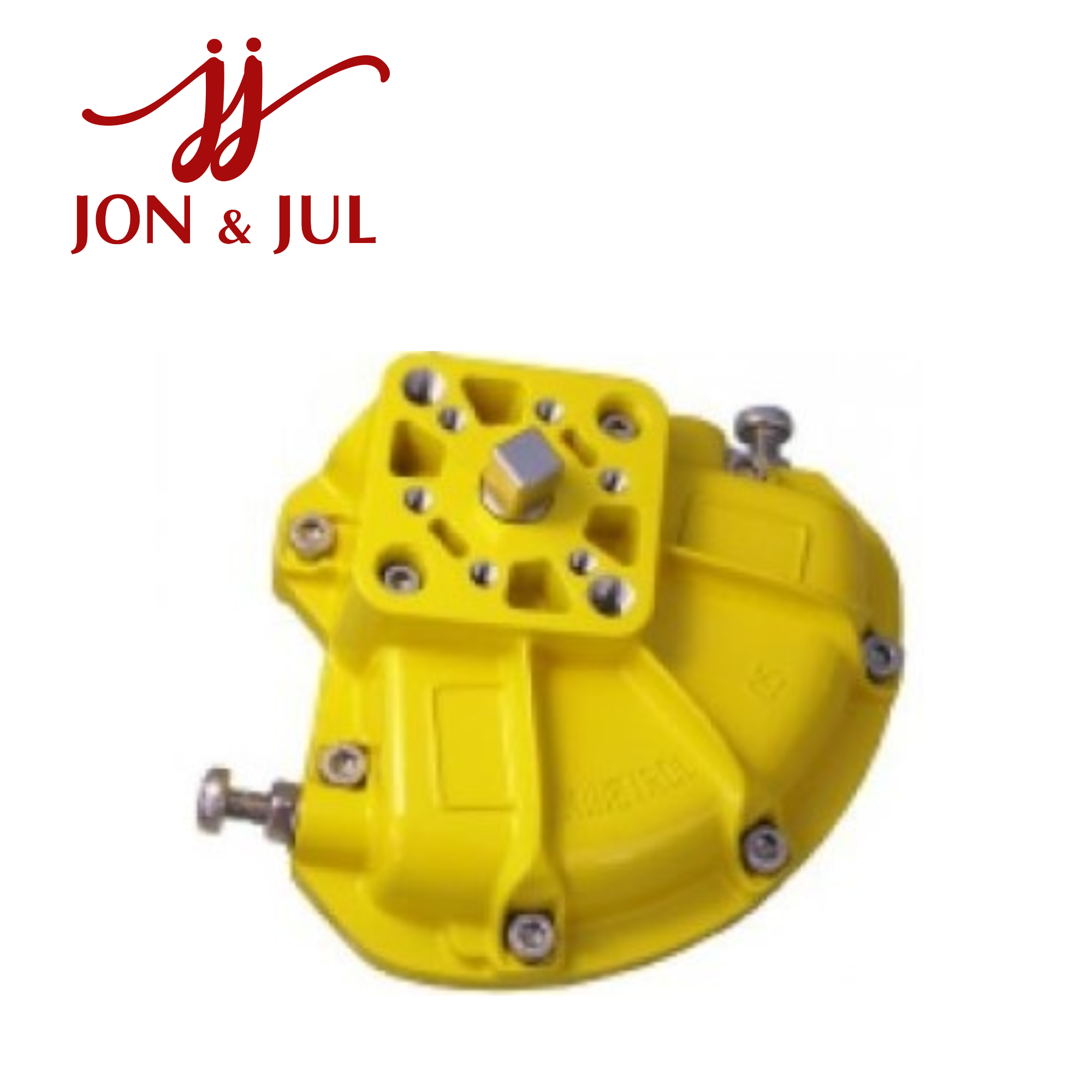

Kinetrol 124-200 – Bộ truyền động khí nén Model 12

124-200 Kinetrol Vietnam thuộc dòng bộ truyền động khí nén xoay Kinetrol Model 12, được sử dụng để điều khiển van quay và các cơ cấu quarter-turn trong hệ thống tự động hóa công nghiệp. Nền tảng Model 12 có thiết kế rotary vane Double Acting, cung cấp mô-men xoắn tối đa 575 Nm tại 7 bar, phù hợp với các ứng dụng yêu cầu lực truyền động tương đối lớn.

Tổng quan về Kinetrol 124-200

Kinetrol Model 12 là dòng pneumatic rotary actuator sử dụng cơ cấu cánh gạt để chuyển đổi năng lượng khí nén thành chuyển động quay. Thiết kế này đặc biệt phù hợp với các thiết bị cần góc quay giới hạn như van bướm, van bi và các loại van quarter-turn.

Mã 124-200 thuộc nhóm Model 12. Tuy nhiên, phần mã -200 không được xác nhận đầy đủ trong tài liệu Model 12 công khai để có thể kết luận chính xác về cấu hình phụ kiện hoặc biến thể riêng. Vì vậy, khi thay thế hoặc đặt hàng, nên đối chiếu configuration code và thông tin trên nameplate thực tế.

Các thông số dưới đây tập trung vào nền tảng Kinetrol Model 12, giúp người dùng đánh giá khả năng ứng dụng của 124-200.

Thông số kỹ thuật

Lưu ý: Các thông số trên là thông số nền tảng của Model 12; configuration cụ thể của mã 124-200 cần được kiểm tra theo mã đầy đủ của thiết bị.

Mô-men xoắn theo áp suất

Khả năng tạo mô-men của Model 12 thay đổi theo áp suất khí nén:

Mức 575 Nm tại 7 bar là giá trị mô-men cực đại của Model 12. Khi lựa chọn actuator cho một van cụ thể, cần xác định mô-men vận hành thực tế của van và tính thêm hệ số dự phòng thích hợp.

Đặc điểm nổi bật của 124-200

Cơ cấu rotary vane

Model 12 sử dụng cơ cấu rotary vane, tạo chuyển động quay trực tiếp tại output shaft. Cấu trúc này phù hợp với các ứng dụng điều khiển van có góc quay giới hạn.

Double Acting

Cấu hình Double Acting cho phép sử dụng khí nén để điều khiển actuator theo cả hai chiều. Đây là giải pháp phù hợp với các hệ thống cần chủ động kiểm soát quá trình đóng và mở van.

Mô-men xoắn cao

Với khả năng đạt 575 Nm tại 7 bar, Model 12 đáp ứng những ứng dụng có yêu cầu mô-men cao hơn các dòng actuator Kinetrol kích thước nhỏ.

Kết cấu công nghiệp

Vỏ actuator Model 12 sử dụng hợp kim nhôm đúc áp lực. Vane và output shaft được chế tạo từ SG iron mạ kẽm, tạo kết cấu chắc chắn cho các ứng dụng công nghiệp.

Hỗ trợ phụ kiện

Model 12 có thể kết hợp với nhiều thiết bị phụ trợ như:

• Solenoid valve.

• Limit switch.

• Visual indicator.

• Positioner.

• Manual override.

• NAMUR accessories.

• ISO adaptor.

• Spring return configuration.

Nhờ đó, actuator có thể được tích hợp vào hệ thống điều khiển van ON/OFF hoặc hệ thống yêu cầu phản hồi vị trí.

Ứng dụng của Kinetrol 124-200

124-200 Kinetrol có thể được sử dụng trong nhiều hệ thống tự động hóa và điều khiển quá trình:

• Điều khiển van bướm.

• Điều khiển van bi.

• Van quarter-turn.

• Hệ thống xử lý nước.

• Hệ thống xử lý nước thải.

• Đường ống công nghiệp.

• Điều khiển lưu lượng.

• Hệ thống khí nén.

• Dây chuyền sản xuất.

• Thiết bị tự động hóa công nghiệp.

Trong hệ thống ON/OFF, actuator có thể kết hợp với solenoid valve để điều khiển đóng/mở van. Limit switch có thể được sử dụng để xác nhận trạng thái van, trong khi positioner phù hợp với những hệ thống yêu cầu điều khiển vị trí.

Lưu ý khi lựa chọn 124-200

Trước khi đặt mua hoặc thay thế 124-200, nên kiểm tra:

• Model actuator.

• Configuration code đầy đủ.

• Kiểu tác động.

• Mô-men xoắn yêu cầu.

• Áp suất khí nén.

• Góc quay.

• Kích thước trục van.

• Coupling.

• Kích thước mounting.

• Cổng khí.

• Solenoid valve.

• Limit switch.

• Positioner.

• Điều kiện nhiệt độ.

• Yêu cầu ATEX.

Đặc biệt, không nên mặc định suffix -200 đại diện cho một loại phụ kiện hoặc cấu hình cụ thể nếu chưa có configuration code đầy đủ. Điều này giúp tránh trường hợp mua nhầm actuator khi thay thế thiết bị hiện hữu.

Kết luận

Kinetrol 124-200 thuộc dòng Model 12 pneumatic rotary actuator, sử dụng cơ cấu vane và nền tảng Double Acting. Model 12 có thể đạt mô-men xoắn tối đa 575 Nm tại 7 bar, thể tích dịch chuyển 1.410 cm³, góc quay khoảng 80°–102° và cổng khí G3/8.

Với khả năng kết hợp solenoid, limit switch, positioner và các phụ kiện NAMUR, dòng Model 12 có thể được tích hợp vào nhiều hệ thống điều khiển van và tự động hóa công nghiệp. Đối với mã 124-200, cần đối chiếu configuration code thực tế để xác định chính xác phiên bản trước khi đặt hàng.
