Kinetrol 084-400 – Bộ truyền động khí nén Model 08

084-400 Kinetrol Vietnam là mã thuộc dòng bộ truyền động quay khí nén Kinetrol Model 08, được sử dụng trong các hệ thống tự động hóa công nghiệp để điều khiển van và các cơ cấu quay góc. Model 08 là actuator khí nén tác động kép sử dụng cơ cấu vane-type, có khả năng tạo mô-men xoắn lên đến 198,7 Nm tại 7 bar, phù hợp với nhiều ứng dụng điều khiển van công nghiệp.

Tổng quan Kinetrol 084-400

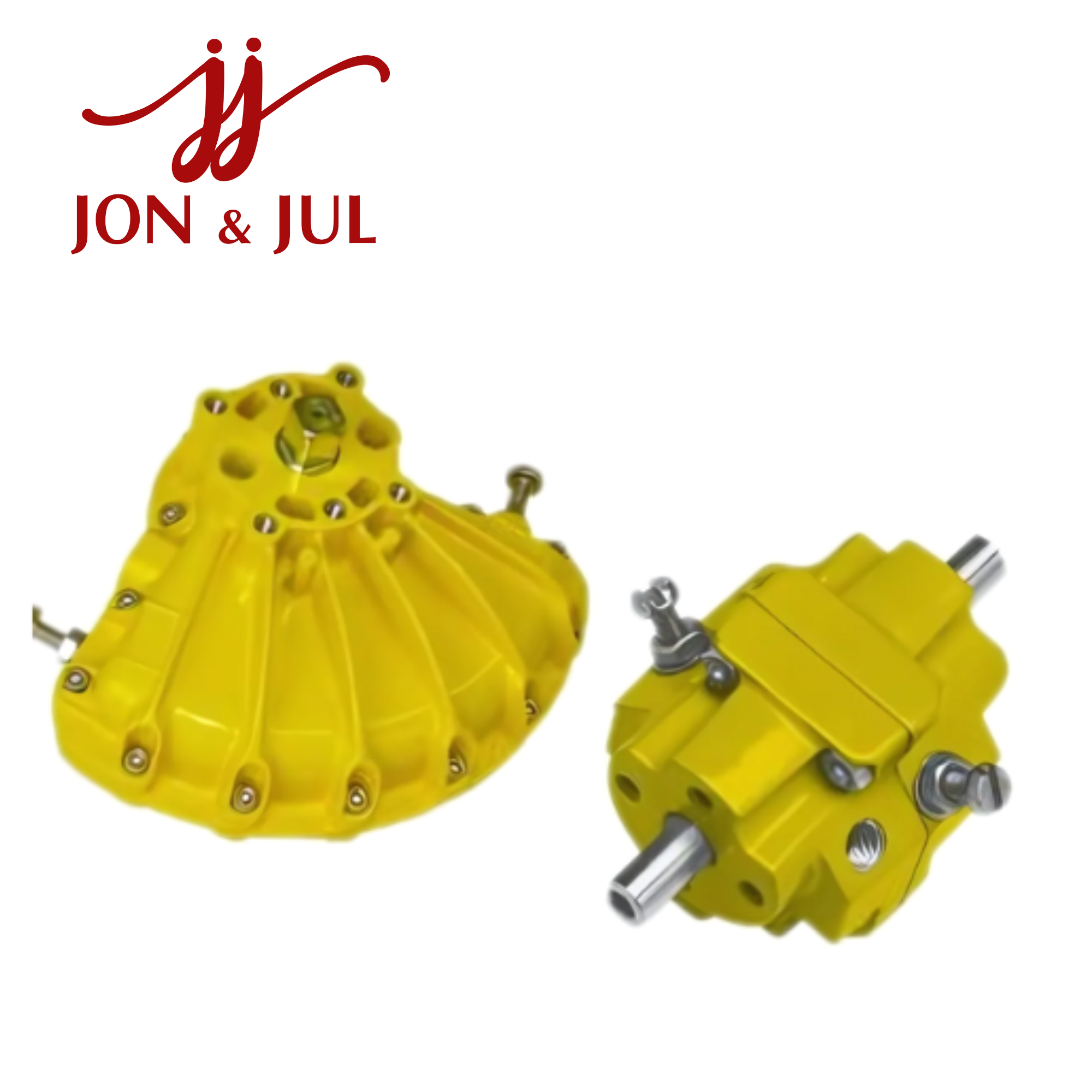

Kinetrol Model 08 được thiết kế theo dạng double acting pneumatic rotary actuator. Khí nén tác động lên cơ cấu vane bên trong để tạo chuyển động quay tại trục đầu ra. Đây là cấu trúc đặc trưng của Kinetrol, hướng tới các ứng dụng quarter-turn như điều khiển van bướm, van bi và van plug.

Theo tài liệu kỹ thuật chính thức, Model 08 có góc quay điều chỉnh 80–100°, thể tích dịch chuyển 485 cm³ và khối lượng khoảng 2,54 kg, chưa bao gồm coupling. Actuator có dải nhiệt độ vận hành từ -40 đến +80°C và được công bố với ATEX Category 2.

Đối với mã 084-400, phần 084 được sử dụng trong hệ thống mã của Model 08. Tuy nhiên, bảng tài liệu công khai hiện có không cho phép xác nhận chắc chắn ý nghĩa riêng của hậu tố 400. Vì vậy, cần đối chiếu ordering code hoặc nameplate nếu cần xác định chính xác cấu hình đặt hàng.

Thông số kỹ thuật

Các thông số trên được xác nhận từ datasheet Model 08 của Kinetrol. Datasheet cũng cho biết actuator có thể được cung cấp các tùy chọn khác nhau như spring return, limit switch, integral solenoid, AP positioner, EL positioner và P3 positioner.

Khả năng tạo mô-men xoắn

Mô-men xoắn là thông số quan trọng khi lựa chọn actuator cho van. Kinetrol Model 08 có dải mô-men từ 38,7 Nm tại 1,5 bar đến 198,7 Nm tại 7 bar.

Khi lựa chọn actuator cho một loại van cụ thể, cần tính đến mô-men khởi động, mô-men vận hành, áp suất đường ống, ma sát và hệ số an toàn. Không nên chỉ dựa vào giá trị mô-men tối đa của actuator.

Thiết kế vane-type của Model 08

Một điểm đáng chú ý của Kinetrol Model 08 là vane và output shaft dạng tích hợp, sử dụng SG iron mạ kẽm. Vỏ actuator được chế tạo từ hợp kim nhôm và phủ epoxy thermoset powder. Bạc trục sử dụng bronze phủ PTFE, trong khi phớt được đúc bằng polyurethane.

Cấu trúc này giúp Model 08 phù hợp với các hệ thống cần actuator quay có kết cấu chắc chắn và khả năng vận hành trong môi trường công nghiệp.

Khả năng tích hợp phụ kiện

Model 08 không chỉ được sử dụng như actuator độc lập mà còn có thể kết hợp với nhiều thiết bị điều khiển và giám sát.

Các tùy chọn được Kinetrol công bố gồm:

• Fail-safe spring return.

• Limit switch box.

• Integral solenoid valve.

• AP pneumatic positioner.

• EL electropneumatic positioner.

• P3 on/off positioner.

• Geared manual override.

• ISO adaptor.

• VDI/VDE 3845 NAMUR mounting.

• Clear Cone monitor.

• Tùy chọn nhiệt độ cao/thấp.

Việc lựa chọn phụ kiện phụ thuộc vào yêu cầu điều khiển của hệ thống và cấu hình actuator cụ thể.

Ứng dụng của Kinetrol 084-400

Kinetrol 084-400 có thể được sử dụng trong các hệ thống tự động hóa cần chuyển động quay như:

• Điều khiển van bướm.

• Điều khiển van bi.

• Điều khiển van plug.

• Hệ thống xử lý nước.

• Hệ thống xử lý nước thải.

• Nhà máy hóa chất.

• Hệ thống điều khiển lưu lượng.

• Dây chuyền sản xuất tự động.

• Hệ thống khí nén công nghiệp.

• HVAC và các hệ thống xử lý khí.

• Các ứng dụng quarter-turn valve automation.

Model 08 có dải mô-men 38,7–198,7 Nm, do đó việc lựa chọn actuator cần dựa trên mô-men thực tế mà van yêu cầu ở điều kiện vận hành cụ thể.

Lưu ý khi mua 084-400 Kinetrol

Khi tìm mua hoặc thay thế 084-400 Kinetrol, nên kiểm tra toàn bộ mã sản phẩm trên nameplate thay vì chỉ dựa vào Model 08.

Các thông tin nên được đối chiếu gồm:

• Full part number.

• Model actuator.

• Kiểu tác động.

• Cổng khí.

• Kiểu mounting.

• Góc quay.

• Mô-men yêu cầu của van.

• Áp suất khí cấp.

• Các thiết bị positioner hoặc solenoid nếu có.

• Limit switch hoặc thiết bị phản hồi vị trí.

Kinetrol có hệ thống Ordering Codes riêng để xác định actuator assembly và các cấu hình đi kèm. Do đó, với mã 084-400, nên xác nhận suffix 400 bằng ordering code hoặc nameplate trước khi đặt hàng.

Kết luận

084-400 Kinetrol thuộc dòng Model 08 Double Acting Pneumatic Rotary Actuator, sử dụng cơ cấu vane-type cho các ứng dụng điều khiển van quay trong hệ thống tự động hóa công nghiệp.

Model 08 có mô-men xoắn tối đa 198,7 Nm tại 7 bar, góc quay điều chỉnh 80–100°, thể tích dịch chuyển 485 cm³ và khối lượng khoảng 2,54 kg chưa gồm coupling. Actuator có thể kết hợp với nhiều phụ kiện như solenoid, limit switch, AP positioner, EL positioner và P3 positioner.

Đối với 084-400, cần xác nhận chính xác phần hậu tố 400 theo ordering code của Kinetrol trước khi báo giá hoặc thay thế, nhằm đảm bảo đúng cấu hình cơ khí và điều khiển.
