Kinetrol 074-200EL1000 – Model 07 EL Electropneumatic Positioner

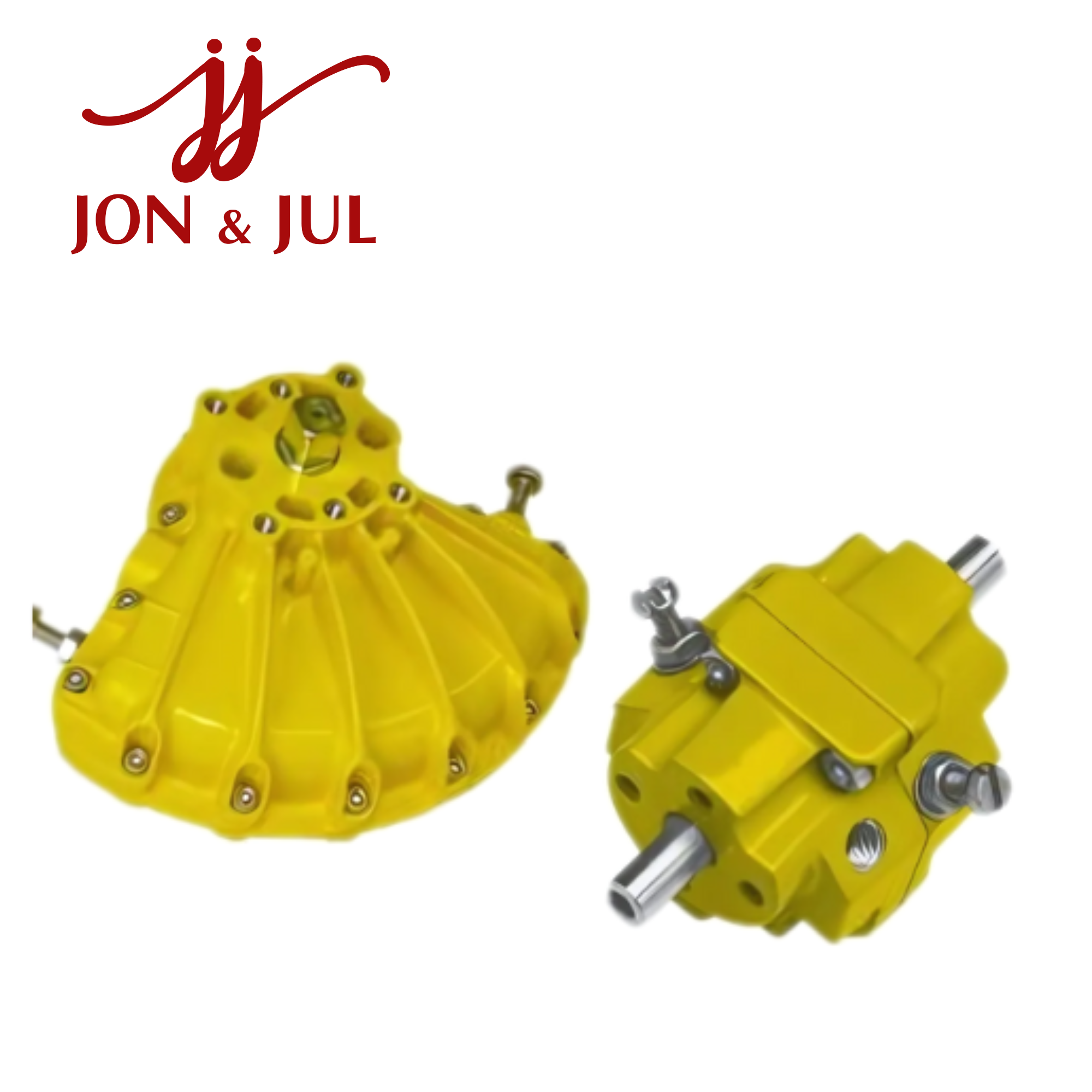

074-200EL1000 Kinetrol Vietnam là mã thuộc dòng actuator quay khí nén Kinetrol Model 07 kết hợp với EL Electropneumatic Positioner, được sử dụng trong các hệ thống tự động hóa cần điều khiển vị trí của van quay. Model 07 là dòng rotary actuator dạng vane, được thiết kế cho các ứng dụng điều khiển van công nghiệp với kết cấu chắc chắn và khả năng tạo mô-men xoắn cao.

Kinetrol phát triển các actuator dạng vane cho nhiều ứng dụng điều khiển van bướm, van bi, van plug và các thiết bị cần chuyển động quay góc. Khi kết hợp với EL Positioner, actuator có thể đáp ứng các yêu cầu điều khiển vị trí thay vì chỉ vận hành theo hai trạng thái đóng/mở.

Tổng quan Kinetrol 074-200EL1000

Kinetrol Model 07 là dòng double acting pneumatic rotary actuator. Cơ cấu vane bên trong actuator chuyển đổi năng lượng của khí nén thành chuyển động quay ở trục đầu ra.

Model 07 có mô-men xoắn tối đa khoảng 124 Nm tại áp suất 7 bar, với góc quay tiêu chuẩn trong khoảng 80–100°. Thiết bị có thể được sử dụng độc lập hoặc kết hợp với các phụ kiện điều khiển như solenoid valve, limit switch, positioner và các bộ phản hồi vị trí.

Đối với mã 074-200EL1000, phần 074 xác định nền tảng Model 07. Tuy nhiên, cấu hình cụ thể của 200EL1000 cần được đối chiếu với ordering code hoặc nameplate của Kinetrol trước khi xác nhận các tùy chọn như chiều quay, feedback hoặc limit switch.

Thông số kỹ thuật

Thông số mô-men của Model 07 tăng theo áp suất khí cấp, từ khoảng 22 Nm ở 1,5 bar lên 124 Nm ở 7 bar. Đây là thông số của nền tảng Model 07 và không nên hiểu là mọi cấu hình phụ kiện đều có cùng điều kiện vận hành.

Đặc điểm của Kinetrol 074-200EL1000

Actuator dạng vane

Một trong những đặc điểm chính của Kinetrol là thiết kế actuator dạng vane. So với các thiết kế rack-and-pinion phổ biến, cơ cấu này được Kinetrol sử dụng cho các dòng rotary actuator của hãng nhằm tạo chuyển động quay trực tiếp và giảm số lượng bộ phận truyền động.

Model 07 có kết cấu phù hợp cho các ứng dụng van quay trong dây chuyền tự động hóa công nghiệp.

Mô-men xoắn 124 Nm

Với mô-men xoắn tối đa 124 Nm tại 7 bar, Model 07 nằm trong nhóm actuator có khả năng điều khiển các van quay cỡ vừa, tùy thuộc vào mô-men yêu cầu thực tế của van.

Khi lựa chọn actuator, không nên chỉ dựa vào mô-men danh định. Cần tính đến áp suất đường ống, loại van, hệ số an toàn, ma sát và điều kiện khởi động của van.

EL Electropneumatic Positioner

EL Positioner là bộ định vị điện-khí nén được Kinetrol sử dụng để điều khiển góc quay của actuator. Positioner cho phép hệ thống điều khiển tác động đến actuator theo tín hiệu điện thay vì chỉ sử dụng lệnh đóng/mở đơn giản.

Cấu hình actuator + positioner đặc biệt hữu ích trong các hệ thống yêu cầu van mở theo nhiều mức khác nhau, chẳng hạn 20%, 50%, 75% hoặc các vị trí trung gian khác tùy theo yêu cầu điều khiển.

Ứng dụng

Kinetrol 074-200EL1000 có thể được sử dụng trong các hệ thống:

• Điều khiển van bướm.

• Điều khiển van bi.

• Điều khiển van plug.

• Điều chỉnh lưu lượng chất lỏng.

• Hệ thống xử lý nước và nước thải.

• Nhà máy hóa chất.

• Hệ thống khí nén công nghiệp.

• Dây chuyền sản xuất tự động.

• Hệ thống điều khiển lưu lượng.

• Các ứng dụng cần điều khiển vị trí van bằng positioner.

Trong hệ thống điều khiển tự động, EL Positioner có thể đóng vai trò trung gian giữa tín hiệu điều khiển của PLC/DCS và actuator khí nén, giúp điều chỉnh vị trí van theo yêu cầu của quy trình.

Lưu ý khi lựa chọn 074-200EL1000

Khi đặt mua hoặc thay thế 074-200EL1000 Kinetrol, cần kiểm tra chính xác mã trên nameplate. Đặc biệt, không nên tự suy luận các ký tự trong 200EL1000 thành chiều quay, tín hiệu phản hồi hoặc số lượng limit switch nếu chưa có ordering code tương ứng.

Nên kiểm tra các thông tin sau:

• Full part number.

• Model actuator.

• Kiểu tác động.

• EL Positioner.

• Chiều quay yêu cầu.

• Tín hiệu điều khiển.

• Góc quay.

• Loại van được lắp.

• Mô-men xoắn yêu cầu.

• Áp suất khí cấp.

• Các thiết bị feedback hoặc limit switch đi kèm.

Nếu thay thế một thiết bị Kinetrol đang sử dụng, hình ảnh nameplate và mã đầy đủ sẽ giúp xác định chính xác cấu hình cần mua.

Kết luận

074-200EL1000 Kinetrol thuộc nhóm actuator quay khí nén Model 07 kết hợp EL Electropneumatic Positioner, hướng đến các ứng dụng điều khiển và định vị van trong hệ thống tự động hóa công nghiệp.

Nền tảng Model 07 có mô-men xoắn tối đa 124 Nm tại 7 bar, góc quay khoảng 80–100° và thể tích dịch chuyển 300 cm³. Khi kết hợp EL Positioner, hệ thống có thể phục vụ các ứng dụng cần điều khiển vị trí van thay vì chỉ đóng/mở.

Để đảm bảo lựa chọn đúng phiên bản 074-200EL1000, nên đối chiếu full ordering code với nameplate và tài liệu kỹ thuật Kinetrol trước khi đặt hàng.
