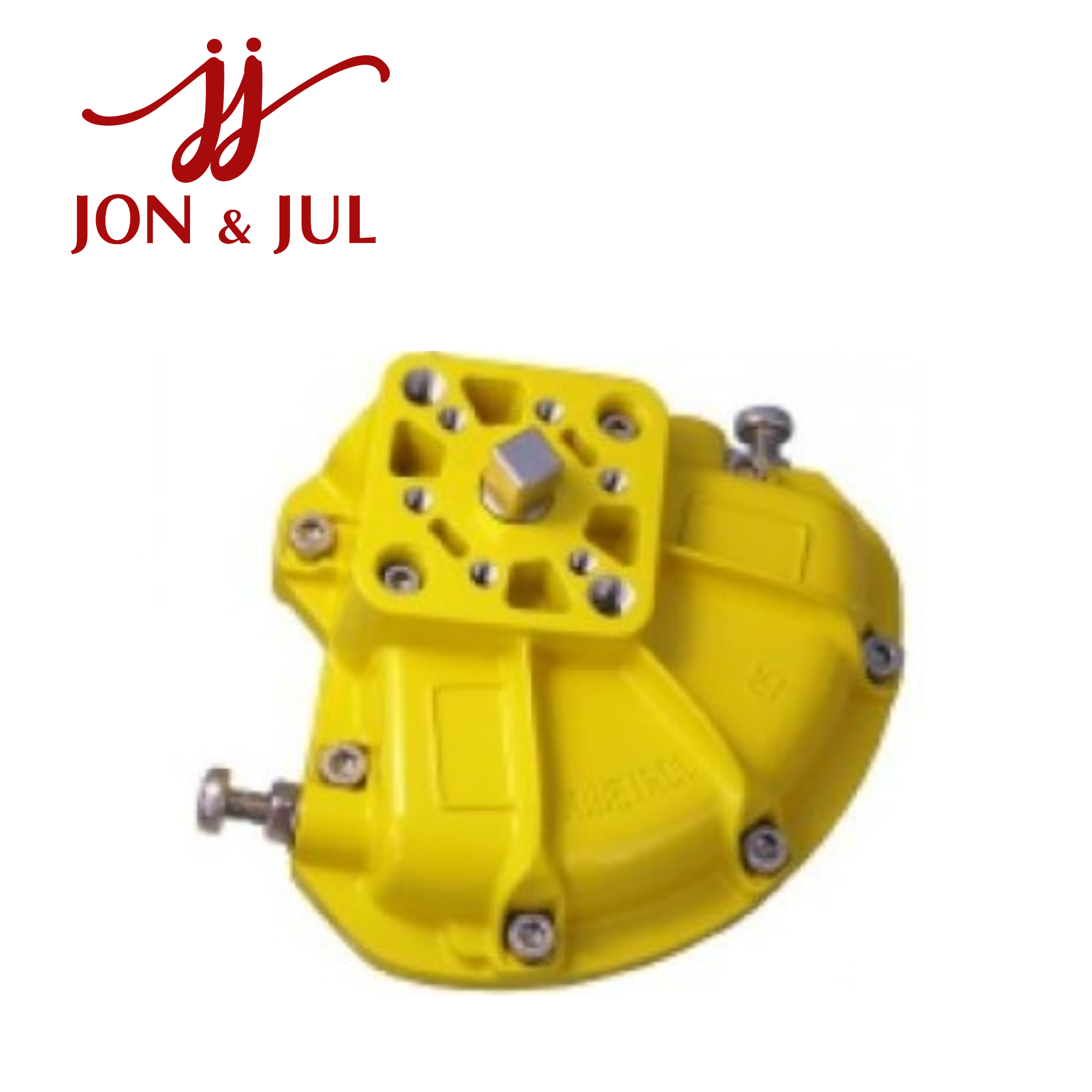

Kinetrol 154-100 – Bộ truyền động khí nén Model 15

154-100 Kinetrol Vietnam là bộ truyền động khí nén xoay thuộc dòng Kinetrol Model 15 Double Acting, được thiết kế để tạo chuyển động quay cho các ứng dụng điều khiển van và cơ cấu quarter-turn trong hệ thống tự động hóa công nghiệp. Theo tài liệu kỹ thuật chính thức, Model 15 có mô-men xoắn đầu ra tối đa 2.337 Nm tại 7 bar, phù hợp với các ứng dụng cần lực truyền động lớn.

Tổng quan về Kinetrol 154-100

Kinetrol Model 15 là dòng double acting vane-type rotary actuator, sử dụng cơ cấu cánh gạt để chuyển đổi năng lượng khí nén thành chuyển động quay. Thiết kế này cho phép actuator điều khiển trực tiếp các thiết bị quay như van bướm, van bi và các cơ cấu quarter-turn.

Mã 154-100 được Kinetrol xác nhận trong datasheet Model 15 Double Acting với cổng khí G1/2. Phần lắp đặt chính sử dụng 4 lỗ M16 x 28,5 mm, bố trí trên vòng PCD 140 mm; ngoài ra có 4 lỗ M5 x 10 mm dành cho phụ kiện.

Thông số kỹ thuật Kinetrol 154-100

Thông số	Giá trị
Hãng sản xuất	Kinetrol
Model	15
Mã sản phẩm	154-100
Kiểu actuator	Double Acting Pneumatic Actuator
Cơ cấu	Vane-type rotary
Mô-men xoắn tối đa	2.337 Nm tại 7 bar
Dải mô-men	435 – 2.337 Nm
Thể tích dịch chuyển	5.920 cm³
Góc quay	80° – 100°
Cổng khí	G1/2
Lỗ mounting chính	4 × M16 × 28,5 mm
PCD mounting	140 mm
Lỗ mounting phụ kiện	4 × M5 × 10 mm
Chỉ thị vị trí	Visual red indicator
ATEX	Up to Category 2
NAMUR	VDI/VDE 3845
Nhiệt độ làm việc	-40°C đến +80°C

Kinetrol công bố Model 15 có thể đạt mô-men xoắn 2.337 Nm tại 7 bar, thể tích dịch chuyển 5.920 cm³ và hỗ trợ mounting phụ kiện theo VDI/VDE 3845.

Mô-men xoắn theo áp suất

Mô-men xoắn của Model 15 thay đổi theo áp suất khí nén. Bảng thông số chính thức của Kinetrol ghi nhận các mức sau:

Áp suất	Mô-men xoắn
1,5 bar	435 Nm
2,0 bar	605 Nm
2,5 bar	769 Nm
3,0 bar	937 Nm
3,5 bar	1.109 Nm
4,0 bar	1.287 Nm
4,5 bar	1.457 Nm
5,0 bar	1.632 Nm
5,5 bar	1.808 Nm
6,0 bar	1.982 Nm
6,5 bar	2.153 Nm
7,0 bar	2.337 Nm

Do đó, khi lựa chọn 154-100, cần xác định áp suất khí thực tế của hệ thống thay vì chỉ dựa vào mô-men xoắn cực đại.

Đặc điểm nổi bật

Cơ cấu vane-type rotary

Model 15 sử dụng cơ cấu vane-type rotary actuator, giúp chuyển đổi trực tiếp áp suất khí nén thành chuyển động quay. Đây là cấu trúc phù hợp cho các thiết bị cần góc quay giới hạn.

Mô-men xoắn lớn

Với mức tối đa 2.337 Nm tại 7 bar, Model 15 nằm trong nhóm actuator Kinetrol có khả năng đáp ứng các ứng dụng yêu cầu mô-men truyền động cao.

Kết cấu chắc chắn

Model 15 sử dụng vỏ hợp kim nhôm phủ epoxy thermoset powder coating, cùng thiết kế vane và shaft dạng một khối bằng SG iron mạ kẽm. Kinetrol mô tả thiết kế này hướng đến độ bền và hiệu suất vận hành ổn định.

Hỗ trợ phụ kiện NAMUR

Model 15 hỗ trợ tùy chọn mounting phụ kiện theo VDI/VDE 3845 NAMUR, giúp thuận tiện khi tích hợp các thiết bị điều khiển và giám sát.

Khả năng tích hợp phụ kiện

Model 15 có thể kết hợp với nhiều phụ kiện khác nhau tùy yêu cầu của hệ thống, bao gồm:

Limit switch box.
Integral solenoid valve.
Geared manual override.
AP pneumatic positioner.
EL electropneumatic positioner.
P3 ON/OFF positioner.
Clear Cone monitor.
NAMUR accessories.
Spring Return.
Spring-to-centre.
Các tùy chọn nhiệt độ cao hoặc thấp.

Kinetrol cũng xác nhận các actuator Model 15 có thể sử dụng mounting plate để lắp các phụ kiện như positioner, switch box và position monitor.

Ứng dụng của Kinetrol 154-100

154-100 Kinetrol phù hợp với các hệ thống điều khiển chuyển động quay công nghiệp, chẳng hạn:

Điều khiển van bướm.
Điều khiển van bi.
Van quarter-turn.
Hệ thống xử lý nước.
Xử lý nước thải.
Đường ống công nghiệp.
Điều khiển lưu lượng.
Dây chuyền tự động hóa.
Nhà máy sản xuất.
Thiết bị công nghiệp sử dụng cơ cấu quay.

Khi kết hợp với solenoid valve, limit switch hoặc positioner, actuator có thể được tích hợp vào hệ thống điều khiển tự động để đóng/mở hoặc giám sát vị trí van.

Lưu ý khi lựa chọn 154-100

Khi thay thế hoặc đặt mua 154-100, nên kiểm tra các thông số:

Mã actuator.
Model 15.
Kiểu Double Acting.
Mô-men xoắn cần thiết.
Áp suất khí nén.
Góc quay.
Cổng khí G1/2.
Kích thước mounting.
PCD 140 mm.
Coupling và kích thước output.
Phụ kiện positioner hoặc limit switch nếu có.
Yêu cầu ATEX của hệ thống.

Đặc biệt, cần phân biệt 154-100 với các mã Model 15 khác như 157-100. Trong datasheet chính thức, 154-100 sử dụng cổng G1/2 và mounting hệ mét, trong khi 157-100 sử dụng cổng 1/2 NPT và kích thước mounting hệ inch.

Kết luận

Kinetrol 154-100 là Model 15 Double Acting Pneumatic Rotary Actuator, được thiết kế cho các ứng dụng điều khiển van và cơ cấu quay cần mô-men xoắn lớn. Thiết bị có mô-men tối đa 2.337 Nm tại 7 bar, thể tích dịch chuyển 5.920 cm³, góc quay 80°–100° và cổng khí G1/2.

Với thiết kế vane-type, khả năng tích hợp phụ kiện NAMUR và nhiều lựa chọn điều khiển, 154-100 có thể được sử dụng trong nhiều hệ thống tự động hóa và điều khiển van công nghiệp.
