Model 21 Kinetrol Vietnam – Bộ truyền động khí nén quay công suất lớn

Model 21 Kinetrol Vietnam là bộ truyền động khí nén quay vane-type thuộc nhóm actuator công suất lớn của Kinetrol, được thiết kế cho các hệ thống tự động hóa van, damper và cơ cấu quay công nghiệp yêu cầu mô-men rất cao. Phiên bản Double Acting Model 21 có torque lên đến 13.589 Nm tại 7 bar, phù hợp với những ứng dụng mà các actuator cỡ nhỏ hơn không đáp ứng được.

Tổng quan Kinetrol Model 21

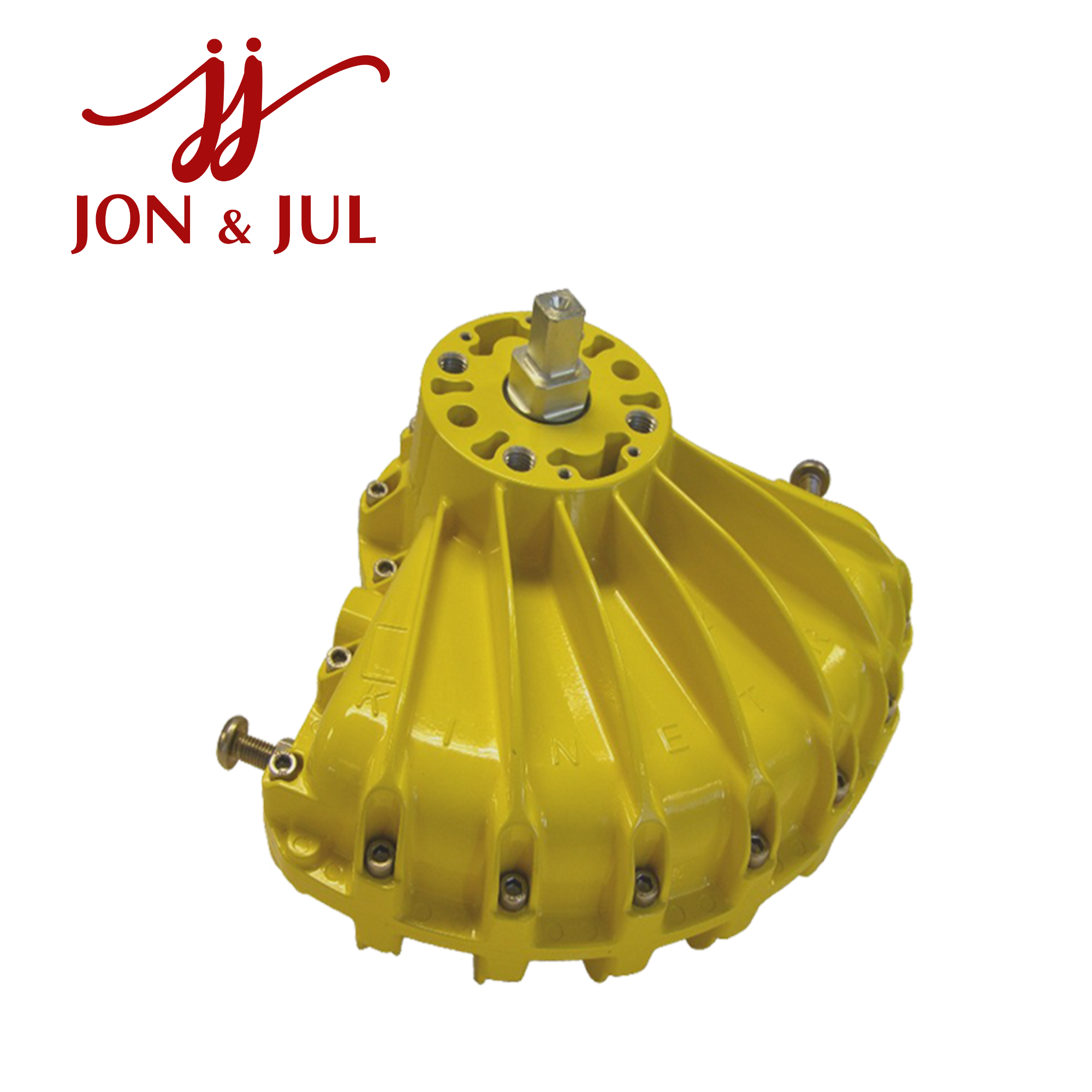

Kinetrol Model 21 sử dụng thiết kế vane-type rotary actuator với vane và output shaft dạng tích hợp. Vỏ actuator sử dụng hợp kim nhôm và lớp phủ epoxy thermoset powder, trong khi vane và shaft được chế tạo từ SG iron mạ kẽm.

Thiết kế này hướng đến độ bền cao, khả năng tạo mô-men lớn và vận hành ổn định trong các hệ thống tự động hóa công nghiệp. Kinetrol công bố Model 21 Double Acting có thể đạt tuổi thọ lên đến 1 triệu chu kỳ tương đương 2 triệu operations, tùy điều kiện ứng dụng.

Thông số kỹ thuật Model 21 Kinetrol

Các thông số trên được đối chiếu từ datasheet chính hãng Kinetrol Model 21 Double Acting và Spring Return.

Torque lên đến 13.589 Nm

Điểm nổi bật nhất của Kinetrol Model 21 là khả năng tạo mô-men rất lớn.

Đối với cấu hình 21-100 Double Acting, torque thay đổi theo áp suất khí:

Đây là dải torque được Kinetrol công bố trong datasheet Model 21 Double Acting.

Khi lựa chọn actuator cho van, cần xác định torque yêu cầu của van, áp suất khí thực tế và hệ số an toàn. Không nên chỉ dựa vào giá trị torque tối đa.

Góc hành trình 80°–100°

Model 21 có góc hành trình điều chỉnh từ 80° đến 100°. Kinetrol cũng cung cấp các phiên bản restricted travel dành cho những ứng dụng cần giới hạn hành trình cụ thể.

Phạm vi này phù hợp với các cơ cấu quay như:

• Van bướm.

• Van bi.

• Damper.

• Cơ cấu đóng/mở quay.

• Thiết bị điều khiển dòng khí hoặc chất lỏng.

Thiết kế Vane-Type

Model 21 sử dụng cơ cấu vane-type với vane và output shaft bằng SG iron mạ kẽm. Shaft bushes sử dụng PTFE-coated bronze, còn seal sử dụng polyurethane đúc.

Vỏ actuator bằng sand cast aluminium alloy và được phủ epoxy thermoset powder. Thiết kế này tạo nên một actuator có khả năng làm việc với torque lớn trong các hệ thống công nghiệp.

Model 21 Double Acting

Model 21 Double Acting sử dụng khí nén để điều khiển chuyển động theo cả hai chiều.

Với cấu hình 21-100, torque tối đa đạt 13.589 Nm tại 7 bar. Đây là cấu hình phù hợp với các hệ thống cần điều khiển chủ động cả quá trình mở và đóng van.

Model 21 Double Acting có thể tích hợp nhiều phụ kiện như:

• Limit switch box.

• Geared manual override.

• AP pneumatic positioner.

• EL electropneumatic positioner.

• G3 Damper Drive.

• Solenoid valve.

• Fail-safe spring return.

• Female drive và mounting theo DIN 3337 / ISO 5211 tùy cấu hình.

Các tùy chọn này được liệt kê trong datasheet chính hãng của Kinetrol.

Model 21 Spring Return

Bên cạnh phiên bản Double Acting, Kinetrol cung cấp Model 21 – SR thuộc dòng Single Acting Spring Return Pneumatic Actuator.

Phiên bản Spring Return sử dụng clock-type spring và có torque tối đa được Kinetrol công bố là 4.464 Nm tại 5,5 bar. Thể tích dịch chuyển vẫn là 31.386 cm³.

Datasheet Spring Return cho biết torque của Model 21-SR thay đổi theo vị trí và cấu hình lò xo. Cụm actuator/lò xo được nhà máy thiết lập để cân bằng torque khi actuator hoạt động với khí ở khoảng 5,5 bar, đồng thời có thể yêu cầu cấu hình áp suất thấp hơn.

Vì vậy, khi lựa chọn Model 21 cần xác định rõ Double Acting hay Spring Return, cũng như chiều hồi lò xo theo yêu cầu của van.

Model 21 Spring Pack

Kinetrol cũng cung cấp Model 21 – SP, tức bộ lò xo độc lập sử dụng cơ cấu clock-type spring.

Theo datasheet của Kinetrol, Model 21 Spring Unit có:

• Spring torque Start: 5.456 Nm.

• Spring torque Finish: 4.464 Nm.

• Góc hành trình: 0°–90°.

• Nhiệt độ làm việc: -40°C đến +80°C.

• ATEX Category 2.

Spring Pack có thể được sử dụng cho các cấu hình spring return và fail-safe phù hợp với thiết kế hệ thống.

Khả năng tích hợp phụ kiện

Model 21 có thể kết hợp với nhiều thiết bị để xây dựng hệ thống điều khiển hoàn chỉnh:

• Limit Switch Box: giám sát trạng thái đóng/mở.

• Solenoid Valve: điều khiển cấp và xả khí.

• AP Pneumatic Positioner: điều khiển vị trí bằng khí nén.

• EL Electropneumatic Positioner: điều khiển vị trí bằng tín hiệu điện.

• G3 Damper Drive: ứng dụng cho damper.

• Geared Manual Override: vận hành thủ công.

• NAMUR/Accessory Mounting: tùy theo cấu hình.

• Spring Return: sử dụng trong các ứng dụng fail-safe.

Kinetrol cũng cung cấp tùy chọn nhiệt độ cao/thấp và các cấu hình phục vụ môi trường đặc biệt.

Ứng dụng của Model 21 Kinetrol

Nhờ torque lên đến 13.589 Nm, Model 21 Kinetrol Vietnam phù hợp với những ứng dụng công nghiệp yêu cầu mô-men truyền động rất lớn:

• Điều khiển van bướm kích thước lớn.

• Điều khiển van bi công nghiệp.

• Điều khiển damper lớn.

• Hệ thống đóng/mở van tự động.

• Nhà máy xử lý nước và nước thải.

• Nhà máy hóa chất.

• Nhà máy năng lượng.

• Hệ thống dầu khí.

• Hệ thống HVAC và thông gió công nghiệp.

• Dây chuyền sản xuất công nghiệp.

• Hệ thống PLC/DCS.

• Các cơ cấu quay có tải lớn.

Việc lựa chọn actuator cuối cùng cần dựa trên torque thực tế của van và điều kiện vận hành.

Lưu ý khi lựa chọn Model 21

Trước khi mua hoặc thay thế Kinetrol Model 21, nên kiểm tra:

• Part Number đầy đủ trên nameplate.

• Double Acting hay Spring Return.

• Torque yêu cầu của van.

• Áp suất khí cấp.

• Góc hành trình.

• Chiều quay CW/CCW.

• Kiểu mounting.

• Kích thước coupling.

• Chuẩn ISO/DIN hoặc mounting tương ứng.

• Cổng khí.

• Có cần limit switch hay không.

• Có cần positioner hay không.

• Điều kiện nhiệt độ.

• Yêu cầu ATEX nếu lắp đặt trong khu vực nguy hiểm.

Đặc biệt, 13.589 Nm là torque tối đa của Model 21 Double Acting tại 7 bar. Không nên áp dụng thông số này cho Model 21 Spring Return, vì phiên bản SR có đặc tính torque khác.

Model 21 Kinetrol Vietnam

Model 21 Kinetrol Vietnam là bộ truyền động khí nén quay công suất lớn của Kinetrol, sử dụng thiết kế vane-type và có thể đạt 13.589 Nm tại 7 bar ở cấu hình Double Acting. Thiết bị có thể được sử dụng cho các van, damper và cơ cấu quay công nghiệp yêu cầu mô-men rất cao.

Ngoài Double Acting, Kinetrol còn cung cấp Model 21 Spring Return với torque tối đa 4.464 Nm tại 5,5 bar, cùng các tùy chọn phụ kiện như limit switch, positioner, solenoid valve và manual override.
