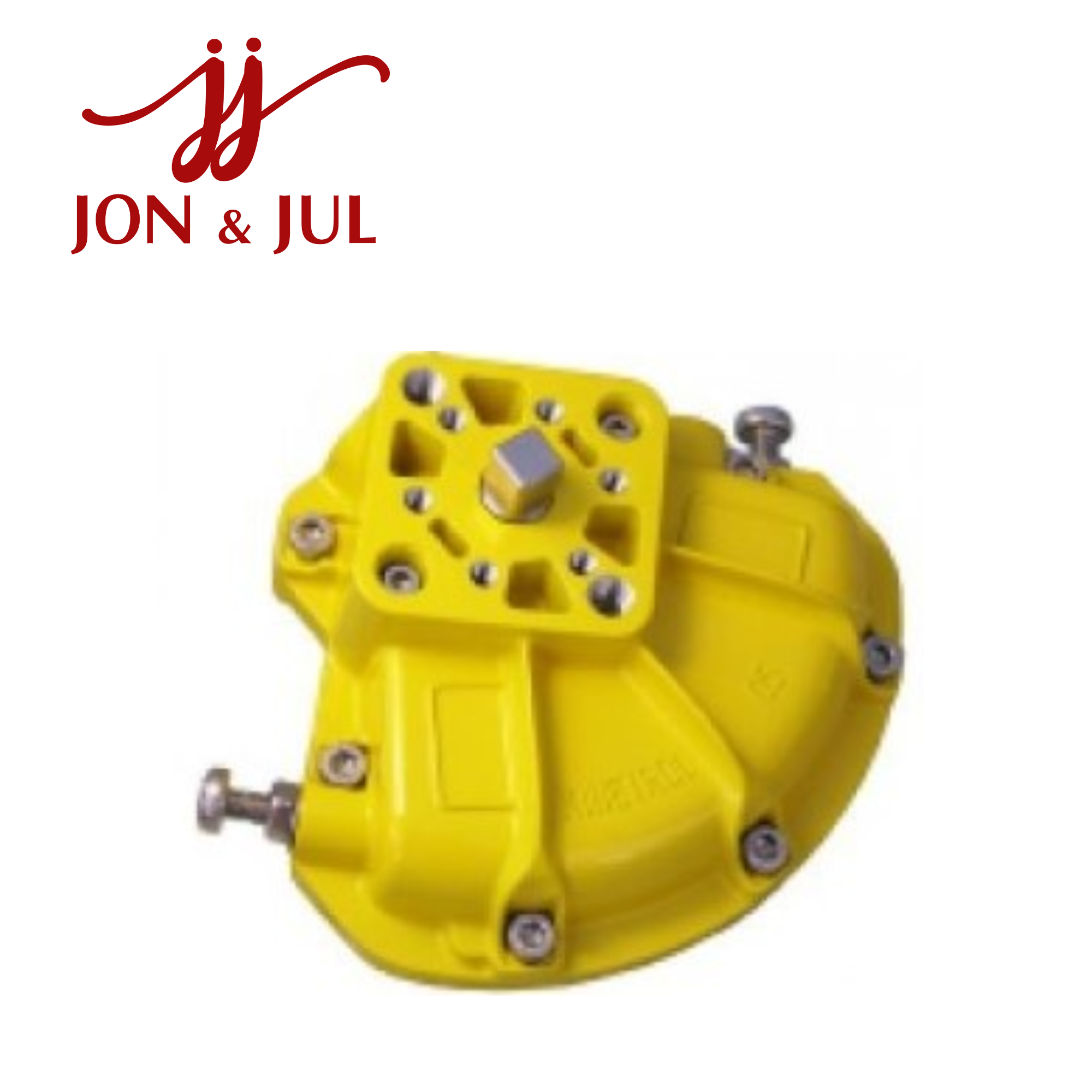

Kinetrol 057-100 – Bộ truyền động khí nén Spring Return Model 05

057-100 Kinetrol Vietnam là mã bộ truyền động khí nén thuộc dòng Kinetrol Model 05 Spring Return, được sử dụng trong các hệ thống tự động hóa van cần cơ cấu xoay và khả năng đưa van về vị trí an toàn khi nguồn khí nén bị mất. Model 05 là dòng rotary actuator dạng cánh gạt, có thiết kế nhỏ gọn và mô-men xoắn tối đa khoảng 50,5 Nm tại 7 bar, phù hợp với nhiều ứng dụng điều khiển van công nghiệp.

Tổng quan về Kinetrol 057-100

Kinetrol Model 05 được phát triển theo cấu trúc vane-type rotary actuator. Với phiên bản Spring Return, actuator sử dụng lò xo để tạo chuyển động hồi vị khi nguồn khí nén được ngắt. Đây là đặc điểm quan trọng trong những hệ thống yêu cầu van trở về một vị trí xác định khi xảy ra sự cố nguồn khí.

Model 05 có thiết kế vỏ bằng hợp kim nhôm, kết hợp với cơ cấu truyền động và các chi tiết làm kín phù hợp cho môi trường công nghiệp. Actuator có thể được sử dụng độc lập hoặc kết hợp với solenoid valve, limit switch, positioner và các phụ kiện điều khiển khác.

Mã 057-100 thuộc cấu hình Spring Return của Model 05. Khi lựa chọn thay thế, vẫn nên đối chiếu đầy đủ mã trên nameplate để xác định chính xác chiều hồi lò xo và các tùy chọn đi kèm.

Thông số kỹ thuật Kinetrol 057-100

Các giá trị mô-men trên là thông số của Model 05 và thay đổi theo áp suất khí nén. Cấu hình Spring Return cụ thể cần được đối chiếu theo datasheet/order code tương ứng.

Mô-men xoắn của Model 05

Khả năng tạo mô-men của Kinetrol Model 05 phụ thuộc vào áp suất khí nén. Dải mô-men xoắn của dòng actuator này vào khoảng 9,0 đến 50,5 Nm trong khoảng áp suất 1,5–7 bar.

Ở áp suất 7 bar, Model 05 có thể đạt khoảng 50,5 Nm. Đây là thông số quan trọng khi lựa chọn actuator để điều khiển van, bởi mô-men yêu cầu của van cần được so sánh với mô-men đầu ra thực tế của actuator.

Đối với phiên bản Spring Return, ngoài mô-men do khí nén tạo ra còn phải xem xét mô-men hồi của lò xo trong quá trình đóng/mở. Vì vậy, việc lựa chọn actuator cần dựa trên cả hai trạng thái của chu trình vận hành.

Đặc điểm nổi bật của 057-100

Thiết kế Spring Return

Điểm đặc trưng của 057-100 là cơ cấu hồi bằng lò xo. Khi tín hiệu điều khiển hoặc nguồn khí nén bị mất, lò xo có thể đưa actuator về vị trí được thiết kế.

Đây là cấu hình thường được sử dụng khi hệ thống cần một trạng thái an toàn khi mất nguồn điều khiển.

Kết cấu nhỏ gọn

Model 05 có thiết kế tương đối nhỏ gọn nhưng vẫn cung cấp mô-men xoắn lên đến 50,5 Nm tại 7 bar. Điều này giúp actuator phù hợp với các cụm van cần tiết kiệm không gian lắp đặt.

Góc quay điều chỉnh

Model 05 có góc quay trong khoảng 84°–100° tùy cấu hình, phù hợp với các ứng dụng điều khiển van quarter-turn. Các phiên bản giới hạn hành trình cũng có thể được lựa chọn theo yêu cầu.

Khả năng tích hợp phụ kiện

Kinetrol Model 05 có thể kết hợp với nhiều loại phụ kiện như:

• Solenoid valve.

• Limit switch box.

• Visual indicator.

• Positioner.

• Clear Cone.

• Phụ kiện NAMUR.

• Manual override.

• Các tùy chọn phục vụ môi trường nhiệt độ đặc biệt.

Nhờ đó, actuator có thể được tích hợp vào hệ thống điều khiển van tự động hoàn chỉnh.

Ứng dụng của Kinetrol 057-100

Kinetrol 057-100 có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp, đặc biệt là những ứng dụng yêu cầu van trở về vị trí xác định khi nguồn khí bị mất.

Một số ứng dụng phổ biến gồm:

• Điều khiển van bướm.

• Điều khiển van bi.

• Hệ thống xử lý nước và nước thải.

• Điều khiển dòng chảy trong đường ống.

• Hệ thống khí nén công nghiệp.

• Dây chuyền sản xuất tự động.

• Hệ thống xử lý và phân phối chất lỏng.

• Các ứng dụng yêu cầu Fail-Safe.

• Hệ thống cần đưa van về trạng thái an toàn khi mất khí nén.

Đặc biệt, cấu hình Spring Return phù hợp với các hệ thống mà trạng thái cuối của van khi mất nguồn điều khiển là một phần quan trọng trong thiết kế an toàn.

Lưu ý khi lựa chọn 057-100

Khi mua hoặc thay thế 057-100 Kinetrol, cần kiểm tra các thông số thực tế của van và actuator. Một số yếu tố quan trọng gồm:

• Mô-men xoắn cần thiết để vận hành van.

• Áp suất khí nén.

• Chiều hồi của lò xo.

• Góc quay yêu cầu.

• Kiểu trục van.

• Kích thước coupling.

• Không gian lắp đặt.

• Nhiệt độ môi trường.

• Yêu cầu limit switch hoặc positioner.

• Yêu cầu về trạng thái Fail-Safe.

Đặc biệt, với actuator Spring Return, cần xác định rõ van cần Fail Close hay Fail Open trước khi đặt hàng. Không nên chỉ dựa vào mã Model 05 mà bỏ qua chiều hồi của lò xo.

Kết luận

057-100 Kinetrol là bộ truyền động khí nén Spring Return thuộc Model 05, được thiết kế cho các ứng dụng điều khiển van quay trong hệ thống tự động hóa. Model 05 có mô-men xoắn tối đa khoảng 50,5 Nm tại 7 bar, thể tích dịch chuyển khoảng 113 cm³ và góc quay khoảng 84°–100°.

Với thiết kế Spring Return, 057-100 phù hợp với những hệ thống cần đưa van về một trạng thái xác định khi nguồn khí nén hoặc tín hiệu điều khiển bị mất. Khi lựa chọn thiết bị thay thế, cần xác nhận chiều hồi lò xo, mô-men van và toàn bộ cấu hình trên nameplate để đảm bảo tương thích.
