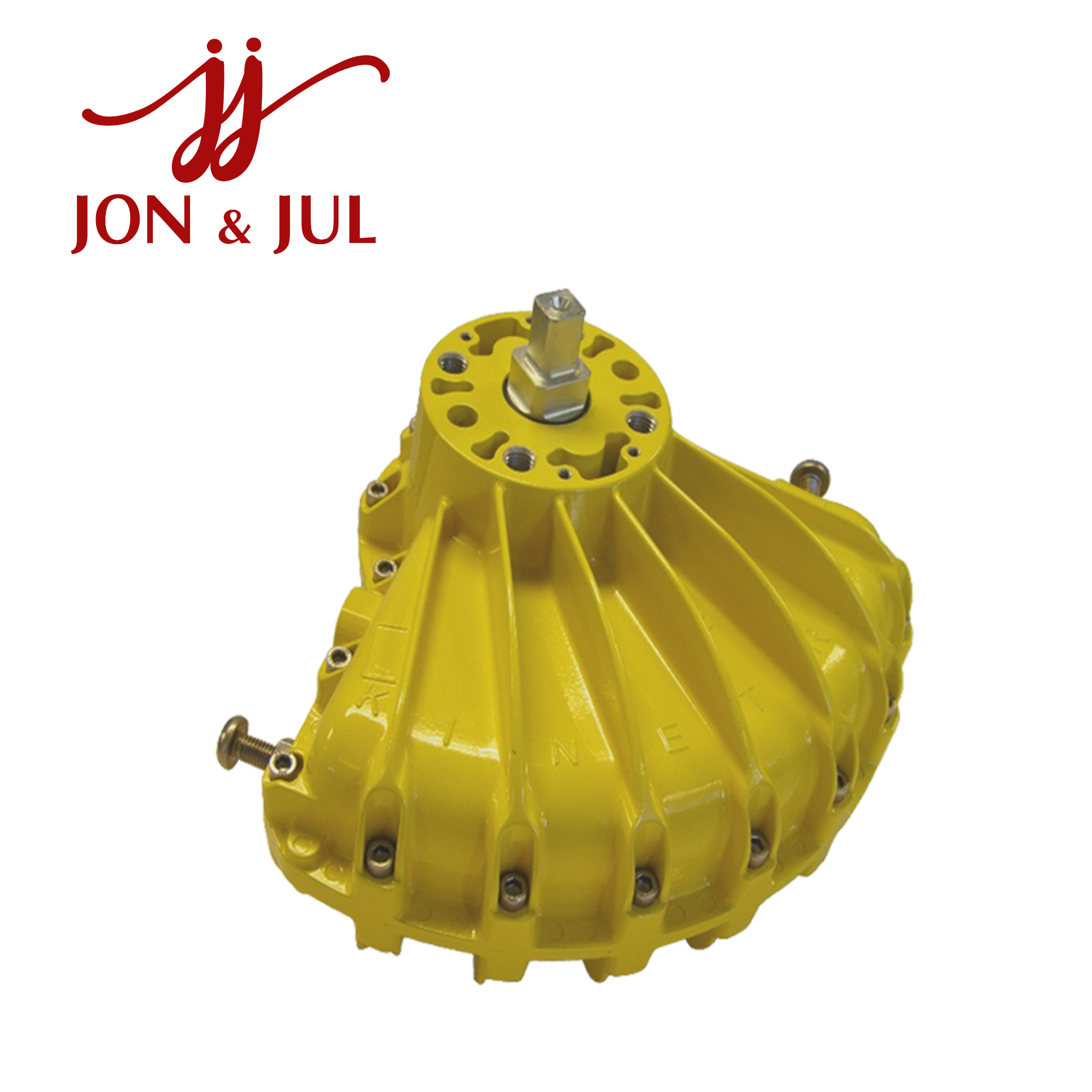

Kinetrol 164-100 – Bộ truyền động khí nén Model 16

164-100 Kinetrol Vietnam là bộ truyền động khí nén xoay thuộc dòng Kinetrol Model 16 Double Acting, được thiết kế cho các hệ thống điều khiển van và cơ cấu quay công nghiệp yêu cầu mô-men xoắn lớn. Theo datasheet chính thức, Model 16 có mô-men xoắn tối đa 3.100 Nm tại 7 bar, thể tích dịch chuyển 7.630 cm³ và góc quay điều chỉnh từ 80° đến 100°.

Tổng quan về Kinetrol 164-100

Kinetrol Model 16 sử dụng cơ cấu vane-type rotary actuator, chuyển đổi năng lượng khí nén thành chuyển động quay tại trục đầu ra. Thiết kế Double Acting cho phép sử dụng khí nén để điều khiển actuator theo cả hai chiều.

Mã 164-100 được Kinetrol xác nhận là product code của Model 16 với cổng khí G1/2. Phần mounting chính sử dụng 4 × M24 × 38 mm, bố trí trên vòng PCD 152,7 mm, cùng các lỗ M5 dành cho phụ kiện.

Model 16 phù hợp với các ứng dụng điều khiển van bướm, van bi và những cơ cấu quarter-turn có yêu cầu mô-men xoắn cao.

Thông số kỹ thuật Kinetrol 164-100

Thông số Giá trị
Hãng sản xuất Kinetrol
Model 16
Mã sản phẩm 164-100
Kiểu actuator Double Acting Pneumatic
Cơ cấu Vane-type rotary
Mô-men xoắn tối đa 3.100 Nm tại 7 bar
Dải mô-men 640 – 3.100 Nm
Thể tích dịch chuyển 7.630 cm³
Góc quay 80° – 100°
Cổng khí G1/2
Mounting chính 4 × M24 × 38 mm
Mounting PCD 152,7 mm
Mounting phụ kiện 4 × M5 × 8 mm
Vỏ Sand cast aluminium alloy
Vane & output shaft SG iron, zinc plated
Bạc trục PTFE-coated bronze
Phớt Moulded polyurethane
Nhiệt độ làm việc -40°C đến +80°C
ATEX Category 2
Khối lượng actuator 37,4 kg, không gồm coupling

Các thông số trên được lấy từ datasheet Model 16 Double Acting hiện hành của Kinetrol.

Mô-men xoắn theo áp suất

Khả năng tạo mô-men của 164-100 thay đổi theo áp suất khí nén:

Áp suất Mô-men xoắn
1,5 bar 640 Nm
2,0 bar 860 Nm
2,5 bar 1.090 Nm
3,0 bar 1.310 Nm
3,5 bar 1.530 Nm
4,0 bar 1.750 Nm
4,5 bar 1.980 Nm
5,0 bar 2.200 Nm
5,5 bar 2.420 Nm
6,0 bar 2.650 Nm
6,5 bar 2.870 Nm
7,0 bar 3.100 Nm

Kinetrol công bố Model 16 có dải mô-men từ 640 Nm tại 1,5 bar đến 3.100 Nm tại 7 bar. Vì vậy, khi lựa chọn actuator cần căn cứ vào mô-men vận hành thực tế của van và áp suất khí sẵn có.

Đặc điểm nổi bật của 164-100

Thiết kế rotary vane

Model 16 sử dụng cơ cấu vane-type rotary, cho phép chuyển đổi trực tiếp năng lượng khí nén thành chuyển động quay. Đây là cấu trúc phù hợp với các thiết bị cần góc quay giới hạn.

Mô-men xoắn lên đến 3.100 Nm

Với khả năng đạt 3.100 Nm tại 7 bar, Model 16 phù hợp với các ứng dụng điều khiển van có kích thước lớn hoặc yêu cầu mô-men truyền động cao.

Kết cấu chắc chắn

Vỏ Model 16 được chế tạo từ sand cast aluminium alloy, phủ epoxy thermoset powder. Vane và output shaft sử dụng SG iron mạ kẽm, kết hợp bạc PTFE-coated bronze và phớt polyurethane.

Dải góc quay 80°–100°

Góc hành trình có thể điều chỉnh trong khoảng 80°–100°, đồng thời Kinetrol cũng cung cấp các phiên bản giới hạn hành trình cho những ứng dụng đặc thù.

Khả năng sử dụng trong môi trường công nghiệp

Model 16 có dải nhiệt độ làm việc từ -40°C đến +80°C và được công bố với ATEX Category 2.

Khả năng tích hợp phụ kiện

Model 16 có thể được cấu hình với nhiều loại phụ kiện phục vụ điều khiển và giám sát, bao gồm:

  • Limit switch box.

  • Integral solenoid valve.

  • Geared manual override.

  • AP pneumatic positioner.

  • EL electropneumatic positioner.

  • Spring Return.

  • Spring-to-centre.

  • G3 Damper Drive.

  • Các tùy chọn nhiệt độ cao/thấp.

  • Phiên bản góc quay 120° hoặc 180°.

  • Female drive và mounting theo DIN 3337/ISO 5211.

  • Steadyline assembly.

Kinetrol cũng cung cấp phiên bản Model 16 Spring Return riêng. Phiên bản này có mô-men đầu ra tối đa 1.081 Nm tại 5,5 bar, khác với cấu hình Double Acting 164-100. Vì vậy cần kiểm tra đúng configuration khi thay thế actuator.

Ứng dụng của Kinetrol 164-100

164-100 Kinetrol có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp như:

  • Điều khiển van bướm.

  • Điều khiển van bi.

  • Van quarter-turn.

  • Hệ thống xử lý nước.

  • Hệ thống xử lý nước thải.

  • Đường ống công nghiệp.

  • Điều khiển lưu lượng.

  • Nhà máy sản xuất.

  • Dây chuyền tự động hóa.

  • Máy móc và thiết bị công nghiệp.

  • Các cơ cấu quay yêu cầu mô-men lớn.

Khi kết hợp với solenoid valve, limit switch hoặc positioner, actuator có thể được tích hợp vào hệ thống điều khiển tự động và giám sát trạng thái van.

Lưu ý khi lựa chọn 164-100

Khi mua hoặc thay thế 164-100, nên kiểm tra:

  • Product code.

  • Model 16.

  • Kiểu Double Acting.

  • Mô-men xoắn yêu cầu.

  • Áp suất khí nén.

  • Góc quay.

  • Cổng khí G1/2.

  • Kích thước output shaft.

  • Coupling.

  • Mounting PCD 152,7 mm.

  • Kích thước lỗ M24.

  • Solenoid valve.

  • Limit switch.

  • Positioner.

  • Điều kiện nhiệt độ.

  • Yêu cầu ATEX.

Cần phân biệt 164-100 với 167-100. Theo datasheet Kinetrol, 164-100 sử dụng cổng khí G1/2 và mounting hệ mét, trong khi 167-100 sử dụng 1/2 NPT cùng hệ kích thước mounting inch.

Kết luận

Kinetrol 164-100 là Model 16 Double Acting Pneumatic Rotary Actuator, được thiết kế cho các hệ thống điều khiển van và cơ cấu quay cần mô-men xoắn lớn. Thiết bị có mô-men tối đa 3.100 Nm tại 7 bar, thể tích dịch chuyển 7.630 cm³, góc quay 80°–100° và cổng khí G1/2.

Với kết cấu vane-type chắc chắn, dải mô-men lớn và khả năng tích hợp nhiều phụ kiện điều khiển, 164-100 Kinetrol là một lựa chọn phù hợp cho các hệ thống tự động hóa và điều khiển van công nghiệp có yêu cầu mô-men cao.
