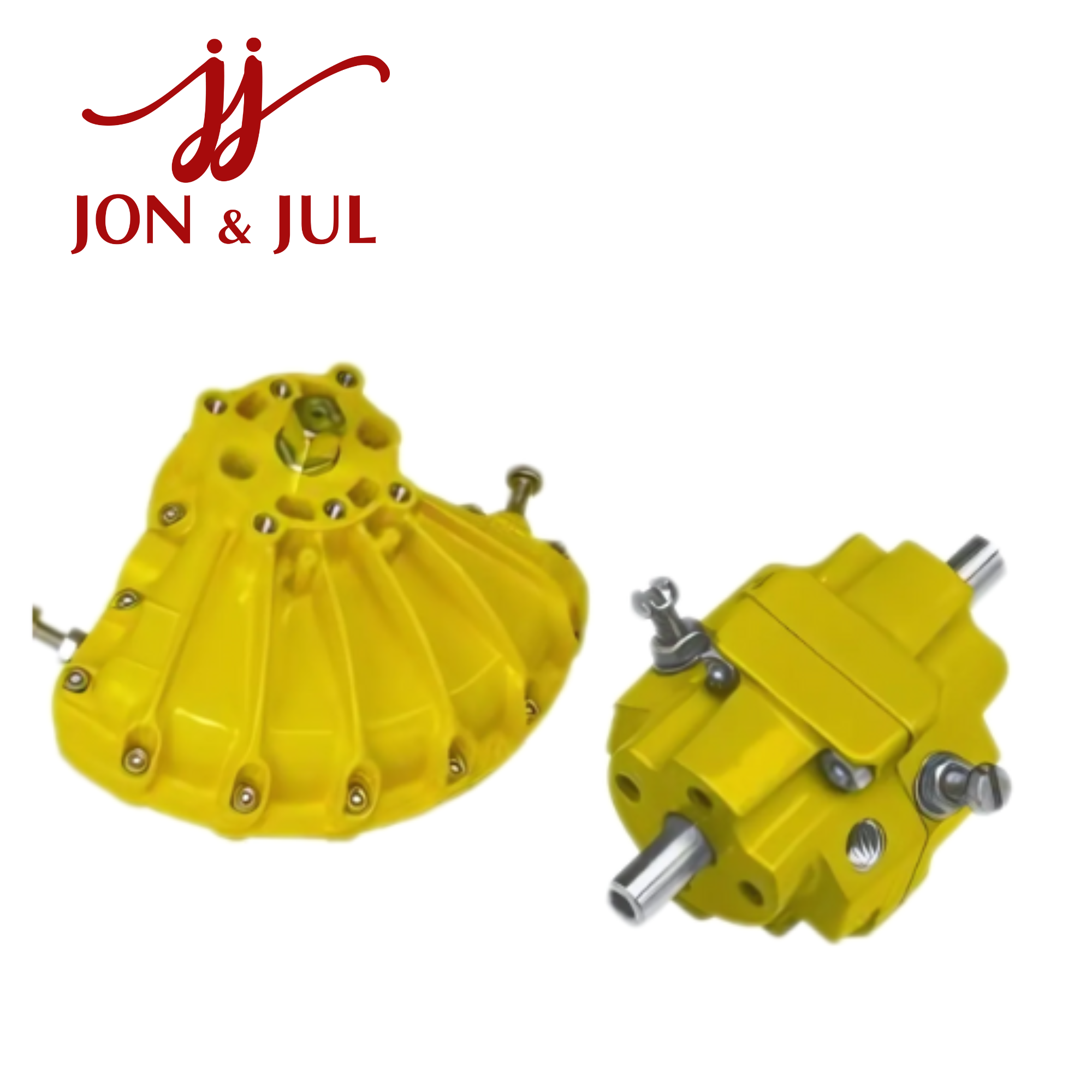

Kinetrol 054-300 – Model 05 Rotary Actuator

054-300 Kinetrol Vietnam là mã thuộc dòng Kinetrol Model 05, actuator xoay khí nén được sử dụng trong các hệ thống tự động hóa công nghiệp để điều khiển van quay, damper và các cơ cấu cần chuyển động góc. Model 05 có thiết kế vane-type rotary actuator, phù hợp với nhiều ứng dụng điều khiển đóng/mở tự động trong dây chuyền công nghiệp.

Tổng quan về Kinetrol 054-300

Kinetrol Model 05 là dòng rotary actuator sử dụng khí nén để tạo chuyển động quay. Dòng sản phẩm này được ứng dụng cho các loại butterfly valve, ball valve, damper và những cơ cấu cần chuyển động quay giới hạn.

Mã 054-300 có tiền tố 054, thuộc Model 05. Tuy nhiên, các tài liệu công khai hiện có chưa xác nhận chính xác ý nghĩa của hậu tố -300. Vì vậy, cần đối chiếu ordering code hoặc nameplate thực tế nếu yêu cầu xác định chính xác cấu hình.

Model 05 Double Acting được các nhà cung cấp công nghiệp tại Việt Nam xác nhận với mã 054-100, cho thấy tiền tố 054 được sử dụng cho dòng Model 05.

Thông số kỹ thuật tham khảo

Lưu ý: các thông số trên là thông số tham khảo của Kinetrol Model 05. Chưa nên xem chúng là cấu hình riêng đã được xác nhận cho toàn bộ mã 054-300.

Đặc điểm nổi bật

Thiết kế rotary vane

Model 05 sử dụng cơ cấu vane-type rotary actuator để biến năng lượng khí nén thành chuyển động quay. Đây là cấu trúc phù hợp cho các ứng dụng điều khiển van dạng 1/4 vòng.

Thiết kế actuator nhỏ gọn giúp thuận lợi khi lắp đặt trực tiếp trên cụm van hoặc các cơ cấu quay trong dây chuyền tự động hóa.

Mô-men lên đến khoảng 50.5 Nm

Model 05 có khả năng đạt mô-men khoảng 50.5 Nm tại 7 bar. Giá trị thực tế phụ thuộc vào áp suất khí cấp và cấu hình cụ thể của actuator.

Khi lựa chọn actuator, cần đối chiếu mô-men đầu ra với mô-men khởi động và mô-men vận hành thực tế của van.

Góc quay phù hợp van 1/4 vòng

Model 05 có phạm vi góc quay khoảng 84–100°, phù hợp với nhiều ứng dụng điều khiển butterfly valve, ball valve và damper.

Góc quay thực tế của mã 054-300 cần được xác nhận theo cấu hình đặt hàng.

Có thể kết hợp phụ kiện điều khiển

Tùy phiên bản, hệ thống Kinetrol Model 05 có thể được tích hợp với các thiết bị như:

• Solenoid valve.

• Limit switch.

• Positioner.

• Bộ chỉ thị vị trí.

• Coupling/adaptor.

• Các phụ kiện lắp đặt phù hợp với van.

Một ví dụ về cấu hình Model 05 trên thị trường là 054-500AP0000C, trong đó actuator được trang bị AP positioner và Clear Cone Monitor; điều này cho thấy Model 05 có thể được cấu hình với nhiều tùy chọn phụ trợ khác nhau.

Ứng dụng của Kinetrol 054-300

Kinetrol Model 05 có thể được sử dụng trong:

• Điều khiển butterfly valve.

• Điều khiển ball valve.

• Điều khiển damper.

• Hệ thống xử lý nước và nước thải.

• Hệ thống khí nén công nghiệp.

• Dây chuyền xử lý chất lỏng.

• Hệ thống HVAC.

• Máy móc và dây chuyền sản xuất tự động.

• Hệ thống điều khiển quá trình.

Actuator có thể được kết hợp với hệ thống điều khiển khí nén hoặc điện-khí nén để tự động hóa quá trình đóng/mở và giám sát vị trí van.

Lựa chọn phụ kiện cho Kinetrol 054-300

Tùy yêu cầu hệ thống, có thể xem xét các phụ kiện:

• Solenoid valve – điều khiển cấp và xả khí.

• Limit switch – xác nhận vị trí mở/đóng.

• Positioner – điều khiển vị trí.

• Clear Cone Monitor – quan sát trạng thái vị trí.

• Coupling/adaptor – kết nối actuator với van.

• Phụ kiện NAMUR hoặc các bộ gá tương thích.

Cấu hình phụ kiện cần được xác định dựa trên mã ordering code đầy đủ của actuator.

Lưu ý khi mua Kinetrol 054-300

Khi đặt mua hoặc thay thế 054-300, nên kiểm tra:

1. Mã đầy đủ trên nameplate.

2. Kiểu tác động: Double Acting hoặc Spring Return.

3. Chiều quay.

4. Góc hành trình.

5. Kiểu output shaft/coupling.

6. Cổng khí.

7. Áp suất khí nén.

8. Mô-men yêu cầu của van.

9. Các phụ kiện được tích hợp.

10. Yêu cầu ATEX nếu làm việc trong khu vực nguy hiểm.

Đặc biệt, 054-100, 054-200 và 054-300 không nên mặc định xem là cùng một cấu hình chỉ vì đều bắt đầu bằng 054. Phần hậu tố cần được đối chiếu với tài liệu đặt hàng hoặc nameplate của thiết bị.

Kết luận

Kinetrol 054-300 thuộc dòng Kinetrol Model 05 Rotary Actuator, được sử dụng để tạo chuyển động quay trong các hệ thống điều khiển van và tự động hóa công nghiệp. Model 05 có mô-men tham khảo lên đến khoảng 50.5 Nm tại 7 bar, góc quay khoảng 84–100° và thiết kế phù hợp với nhiều ứng dụng van quay.

Do chưa có tài liệu công khai xác nhận riêng cấu hình của hậu tố -300, khi cần thay thế chính xác nên kiểm tra nameplate hoặc ordering code đầy đủ của Kinetrol 054-300 trước khi đặt hàng.
