214-200 Kinetrol – Bộ truyền động khí nén xoay công nghiệp

214-200 Kinetrol Vietnam là mã thuộc dòng bộ truyền động khí nén xoay Kinetrol Model 21, được phát triển cho các ứng dụng tự động hóa công nghiệp yêu cầu mô-men xoắn lớn. Model 21 là actuator dạng vane, tác động kép, sử dụng khí nén để tạo chuyển động quay và có khả năng đạt mô-men đầu ra lên tới 13.589 Nm tại 7 bar.

Tổng quan về 214-200 Kinetrol

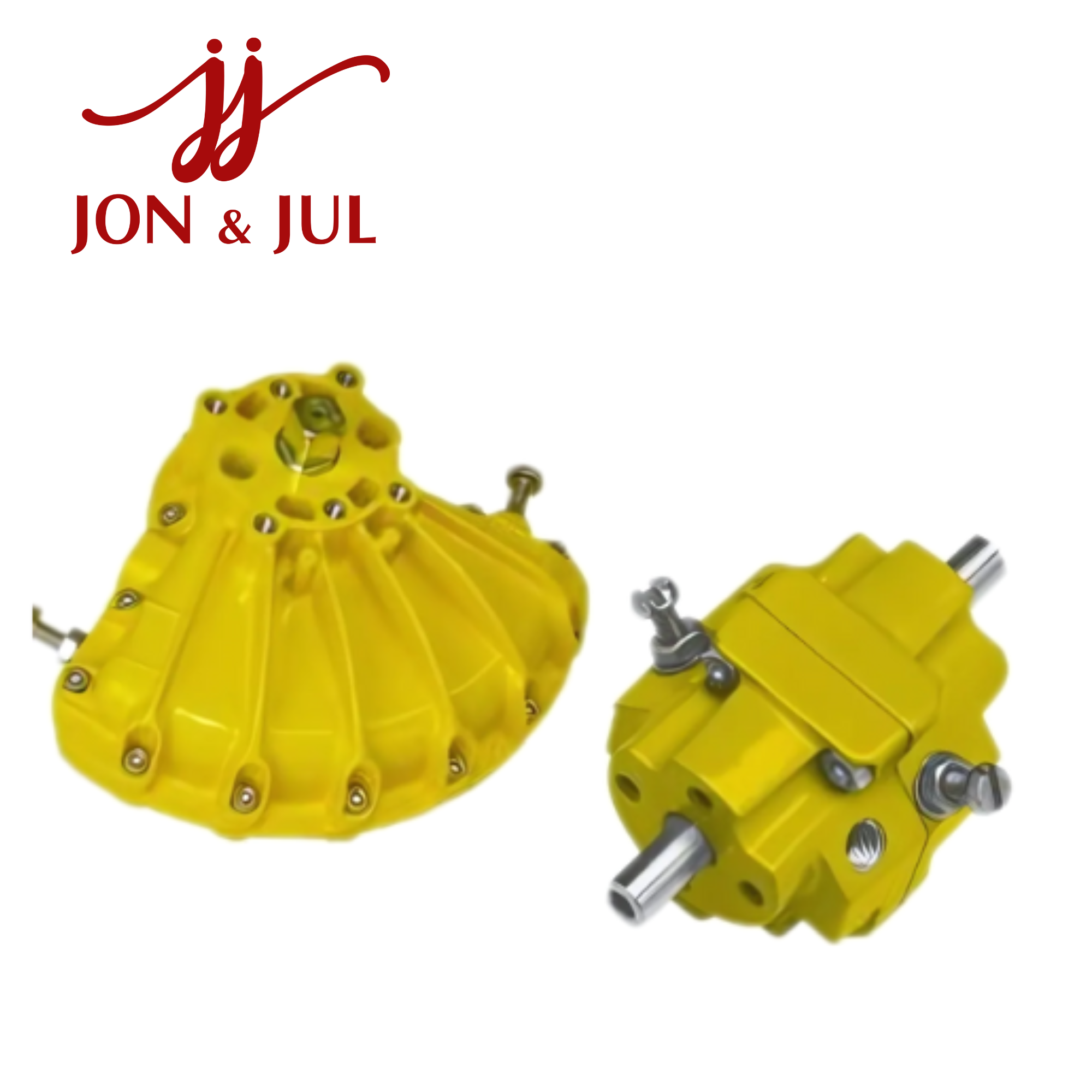

Kinetrol Model 21 là dòng Double Acting Pneumatic Rotary Actuator có kích thước lớn, được sử dụng để điều khiển các cơ cấu quay như van công nghiệp và damper. Thiết kế vane và shaft dạng một khối bằng SG iron mạ kẽm, kết hợp với vỏ hợp kim nhôm phủ epoxy thermoset powder, giúp actuator có cấu trúc chắc chắn cho môi trường công nghiệp.

Mã 214-200 có tiền tố 21, tương ứng với Model 21. Tuy nhiên, Kinetrol không công khai đầy đủ bảng giải mã riêng cho hậu tố -200 trong tài liệu Model 21 hiện có. Vì vậy, các thông tin về cấu hình cụ thể của mã -200 cần được đối chiếu với nameplate, bản vẽ hoặc mã đặt hàng đầy đủ trước khi thay thế thiết bị.

Thông số kỹ thuật

Các giá trị mô-men trên là thông số của Model 21 Double Acting và không nên hiểu rằng hậu tố -200 tự động tạo ra một cấu hình torque khác.

Mô-men xoắn cao cho hệ thống tự động hóa

Một trong những ưu điểm chính của dòng Model 21 là khả năng tạo mô-men rất lớn.

Ở áp suất khí 5 bar, actuator đạt khoảng 9.523 Nm; tại 6 bar đạt 11.561 Nm và tại 7 bar đạt 13.589 Nm. Dải mô-men này giúp Model 21 phù hợp với những cơ cấu quay công nghiệp có tải lớn.

Khi lựa chọn 214-200 cho một hệ thống cụ thể, cần tính toán mô-men yêu cầu của van, áp suất khí thực tế, hệ số an toàn và điều kiện tải trong toàn bộ chu kỳ vận hành.

Thiết kế chắc chắn

Model 21 sử dụng sand cast aluminium alloy cho phần vỏ actuator. Vane và output shaft được chế tạo bằng SG iron mạ kẽm, shaft bushes bằng bronze phủ PTFE và seals bằng polyurethane. Phần vỏ được hoàn thiện bằng epoxy thermoset powder.

Thiết kế này giúp actuator đáp ứng các yêu cầu về độ bền cơ học và khả năng hoạt động liên tục trong hệ thống công nghiệp.

Kinetrol công bố Model 21 có khả năng đạt tối đa 1 triệu chu kỳ, tương đương 2 triệu operations, tùy điều kiện và cấu hình sử dụng. Model này cũng có chứng nhận ATEX lên tới Category 2.

Các tùy chọn tích hợp

Model 21 có thể được kết hợp với nhiều phụ kiện để xây dựng hệ thống điều khiển hoàn chỉnh, bao gồm:

• Fail-safe spring return.

• Limit switch box.

• Geared manual override.

• AP pneumatic positioner.

• EL electropneumatic positioner.

• G3 Damper Drive.

• Female drive và mounting theo DIN 3337/ISO 5211.

• Phiên bản nhiệt độ cao hoặc thấp.

Kinetrol cũng cung cấp Model 21 Spring Return riêng, với mô-men spring return tối đa được công bố là 4.464 Nm tại 5,5 bar. Đây là cấu hình Spring Return riêng và không nên mặc định áp dụng cho 214-200 nếu chưa xác nhận mã cấu hình.

Ứng dụng của 214-200 Kinetrol

Với mô-men xoắn cao, dòng Model 21 có thể được sử dụng trong nhiều hệ thống công nghiệp như:

• Điều khiển van bướm.

• Điều khiển van bi.

• Điều khiển damper.

• Hệ thống xử lý khí.

• Nhà máy hóa chất.

• Công nghiệp dầu khí.

• Hệ thống xử lý nước và nước thải.

• Dây chuyền sản xuất tự động.

• Hệ thống điều khiển van từ xa.

• Các cơ cấu quay yêu cầu mô-men lớn.

Actuator có thể kết hợp với van điện từ, limit switch và positioner để tạo thành một cụm điều khiển van tự động.

Lưu ý khi mua 214-200 tại Việt Nam

Khi tìm mua 214-200 Kinetrol Vietnam, nên cung cấp hình ảnh nameplate và toàn bộ mã được ghi trên actuator. Đối với các actuator kích thước lớn, chỉ xác định Model 21 là chưa đủ để đảm bảo thay thế chính xác.

Cần kiểm tra thêm:

• Mô-men yêu cầu của van.

• Áp suất khí nén.

• Góc quay.

• Hướng quay.

• Kiểu coupling.

• Kích thước mounting.

• Kiểu điều khiển.

• Phụ kiện limit switch hoặc positioner.

• Điều kiện nhiệt độ và môi trường.

Đặc biệt, hậu tố -200 cần được đối chiếu với hồ sơ kỹ thuật hoặc thông tin từ Kinetrol trước khi đặt hàng nếu yêu cầu thay thế đúng cấu hình ban đầu.

Kết luận

214-200 Kinetrol thuộc dòng Model 21 Double Acting Vane-type Rotary Actuator, hướng tới các ứng dụng công nghiệp yêu cầu mô-men xoắn rất lớn. Model 21 có dung tích dịch chuyển 31.386 cm³, góc quay điều chỉnh 80°–100° và mô-men tối đa 13.589 Nm tại 7 bar.

Sản phẩm có thể tích hợp nhiều phụ kiện điều khiển như positioner, limit switch, manual override và damper drive, phù hợp với các hệ thống tự động hóa van và cơ cấu quay công nghiệp quy mô lớn.

Lưu ý: thông số chi tiết riêng cho cấu hình 214-200 cần được xác nhận theo mã đặt hàng/nameplate thực tế; không nên suy ra hậu tố -200 chỉ từ mã Model 21.
