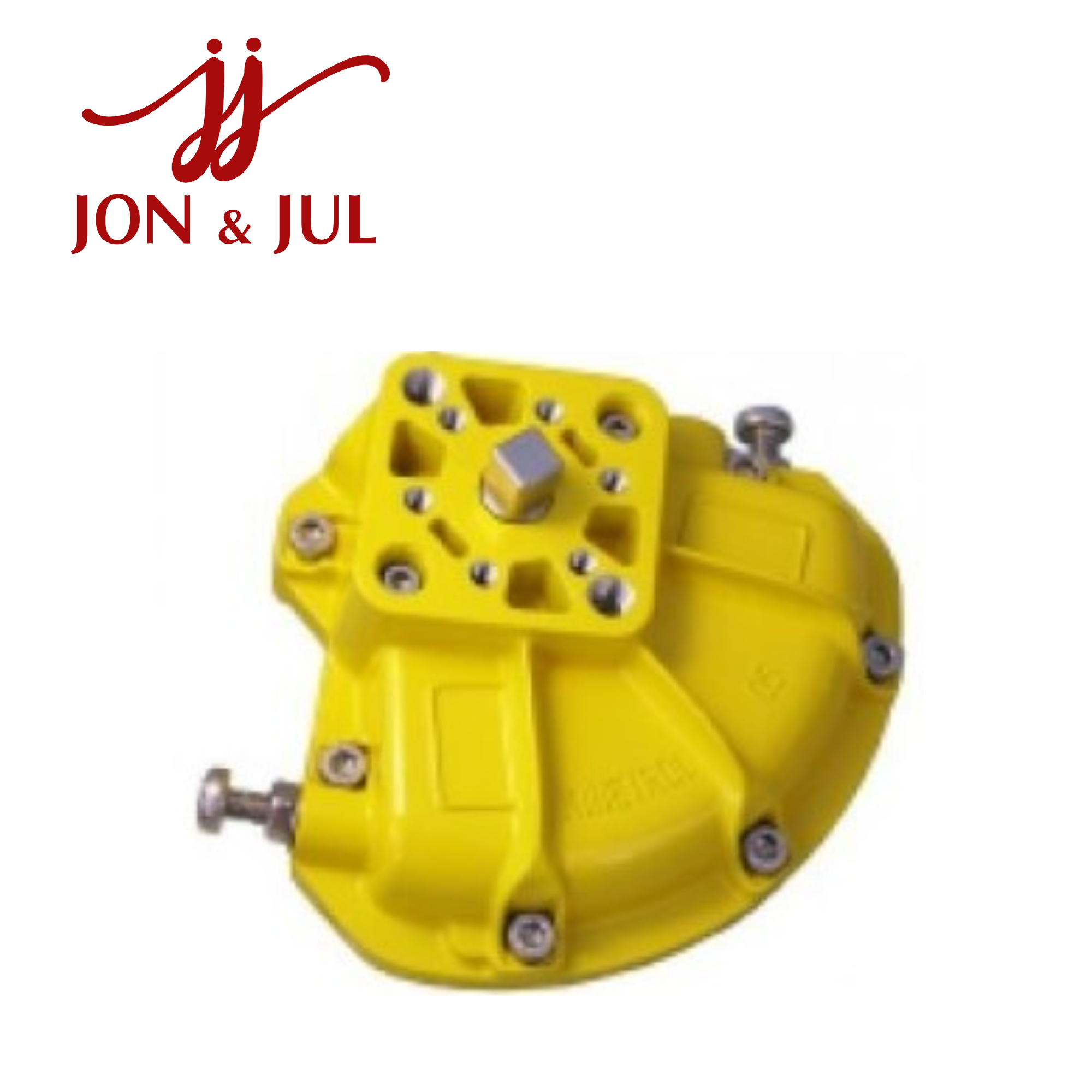

Kinetrol 054-101U001005M – Model 05 Actuator

054-101U001005M Kinetrol Vietnam là mã cấu hình thuộc dòng Kinetrol Model 05, được sử dụng trong các hệ thống tự động hóa công nghiệp để điều khiển van quay và các cơ cấu cần chuyển động góc. Khác với mã cơ bản 054-100, chuỗi mã 054-101U001005M chứa thêm các ký tự cấu hình, cho thấy đây là một cụm actuator được trang bị thêm các tùy chọn điều khiển/giám sát.

Kinetrol sử dụng hệ thống Ordering Codes để xác định actuator, spring return, solenoid valve, positioner và các loại limit switch box. Vì vậy, với mã dài như 054-101U001005M, cần đọc theo từng nhóm ký tự thay vì xem toàn bộ chuỗi như một model đơn giản.

Tổng quan Kinetrol 054-101U001005M

Kinetrol Model 05 là vane-type rotary actuator sử dụng khí nén để tạo chuyển động quay. Phiên bản cơ bản 054-100 được Kinetrol xác định là Double Acting Actuator, Metric Threads.

Điểm đáng chú ý là hệ thống ordering code của Kinetrol có thể mở rộng mã cơ bản bằng các ký tự thể hiện actuator, limit switch box, loại switch, angle retransmit, LED, đầu nối và các tùy chọn khác. Một tài liệu Kinetrol cho thấy các mã dạng 054-001U001000 được dùng để mô tả cấu hình ULS box của Model 05.

Do chưa có bản ghi công khai xác nhận trực tiếp toàn bộ chuỗi 054-101U001005M, bài viết này chỉ khẳng định những thông tin đã kiểm chứng, không tự suy đoán ý nghĩa của từng ký tự.

Thông số kỹ thuật Model 05

Tài liệu Kinetrol cho Model 05 xác nhận mã 054-100 sử dụng cổng khí G1/8, với các lỗ gá và tùy chọn phụ kiện được thiết kế riêng cho Model 05. Model này có mô-men đầu ra lên tới khoảng 50.5 Nm.

Ý nghĩa của mã 054-101U001005M

Kinetrol sử dụng cấu trúc mã nhiều trường để mô tả các tùy chọn của actuator. Trong hệ thống ordering code, phần đầu xác định model/kích thước/ren, tiếp theo là các trường dành cho actuator hoặc actuator/solenoid, spring return, switch options và supplementary codes.

Vì vậy có thể xác định:

• 054 → Model 05, phiên bản ren metric.

• Phần còn lại → chuỗi mã cấu hình mở rộng.

• U là một ký tự được Kinetrol sử dụng trong hệ thống mã hóa switch/ULS trong một số cấu hình.

• M cũng xuất hiện trong hệ thống mã Kinetrol cho một số tùy chọn phụ trợ, nhưng chưa đủ cơ sở để kết luận riêng cho toàn bộ mã này.

Do đó, không nên rút gọn 054-101U001005M thành 054-100 khi đặt hàng thay thế.

Đặc điểm nổi bật

Actuator Model 05

Model 05 sử dụng cơ cấu vane để chuyển đổi khí nén thành chuyển động quay. Đây là thiết kế phù hợp cho các ứng dụng điều khiển van 1/4 vòng.

Mô-men khoảng 50.5 Nm

Model 05 có khả năng đạt khoảng 50.5 Nm tại 7 bar. Khi lựa chọn actuator cho van, cần đối chiếu mô-men đầu ra với mô-men khởi động và mô-men vận hành của van.

Có khả năng tích hợp hệ thống giám sát vị trí

Kinetrol cung cấp nhiều loại limit switch box cho actuator, bao gồm các phiên bản sử dụng V3 switches, proximity sensors, pneumatic switches, angle retransmit và LED indication. Điều này cho phép actuator truyền trạng thái mở/đóng về hệ thống điều khiển.

Có nhiều tùy chọn điều khiển

Model 05 có thể được cấu hình với:

• Limit switch box.

• Integral solenoid valve.

• AP pneumatic positioner.

• EL electropneumatic positioner.

• P3 on/off positioner.

• Clear Cone position monitor.

• ISO adaptor.

• Female drive.

• Geared manual override.

• NAMUR accessory mounting.

Kinetrol liệt kê các tùy chọn này trong tài liệu Model 05.

Ứng dụng của Kinetrol 054-101U001005M

Mã Kinetrol Model 05 có thể được sử dụng trong:

• Điều khiển butterfly valve.

• Điều khiển ball valve.

• Điều khiển damper.

• Hệ thống xử lý nước.

• Hệ thống khí nén công nghiệp.

• Dây chuyền xử lý chất lỏng.

• Hệ thống HVAC.

• Máy móc tự động hóa.

• Hệ thống điều khiển quá trình.

Khi được trang bị limit switch hoặc position monitor, actuator có thể cung cấp tín hiệu phản hồi trạng thái van cho PLC hoặc hệ thống điều khiển trung tâm.

Lưu ý khi mua 054-101U001005M

Đây là phần đặc biệt quan trọng đối với mã này. Không nên chỉ tìm kiếm theo “Kinetrol Model 05” khi thay thế.

Cần đối chiếu:

1. Toàn bộ mã 054-101U001005M.

2. Loại actuator.

3. Kiểu limit switch/position monitor.

4. Loại switch hoặc sensor.

5. Điện áp và kiểu kết nối nếu có phần điện.

6. Góc retransmission nếu được trang bị.

7. Có solenoid hoặc positioner hay không.

8. Kiểu coupling/output shaft.

9. Yêu cầu ATEX của hệ thống.

10. Nameplate và certificate đi kèm.

Kinetrol cũng lưu ý rằng ordering code được sử dụng để xác định actuator assembly code cho giải pháp đã lựa chọn, vì vậy nên cung cấp đầy đủ mã khi yêu cầu báo giá hoặc thay thế.

Kết luận

Kinetrol 054-101U001005M thuộc Model 05 và là một mã cấu hình mở rộng, khác với mã actuator cơ bản 054-100. Phần 054 xác định Model 05 với cấu hình ren metric, trong khi chuỗi phía sau chứa các trường cấu hình bổ sung theo hệ thống ordering code của Kinetrol.

Model 05 có mô-men tối đa khoảng 50.5 Nm tại 7 bar, dung tích dịch chuyển khoảng 113 cm³, cổng khí G1/8 và được thiết kế cho các ứng dụng điều khiển van quay.

Đối với 054-101U001005M, nên giữ nguyên toàn bộ mã hàng khi tìm kiếm, báo giá hoặc thay thế. Nếu có ảnh nameplate/tem actuator, có thể đối chiếu chính xác từng trường trong mã để xác định đầy đủ cấu hình của thiết bị.
