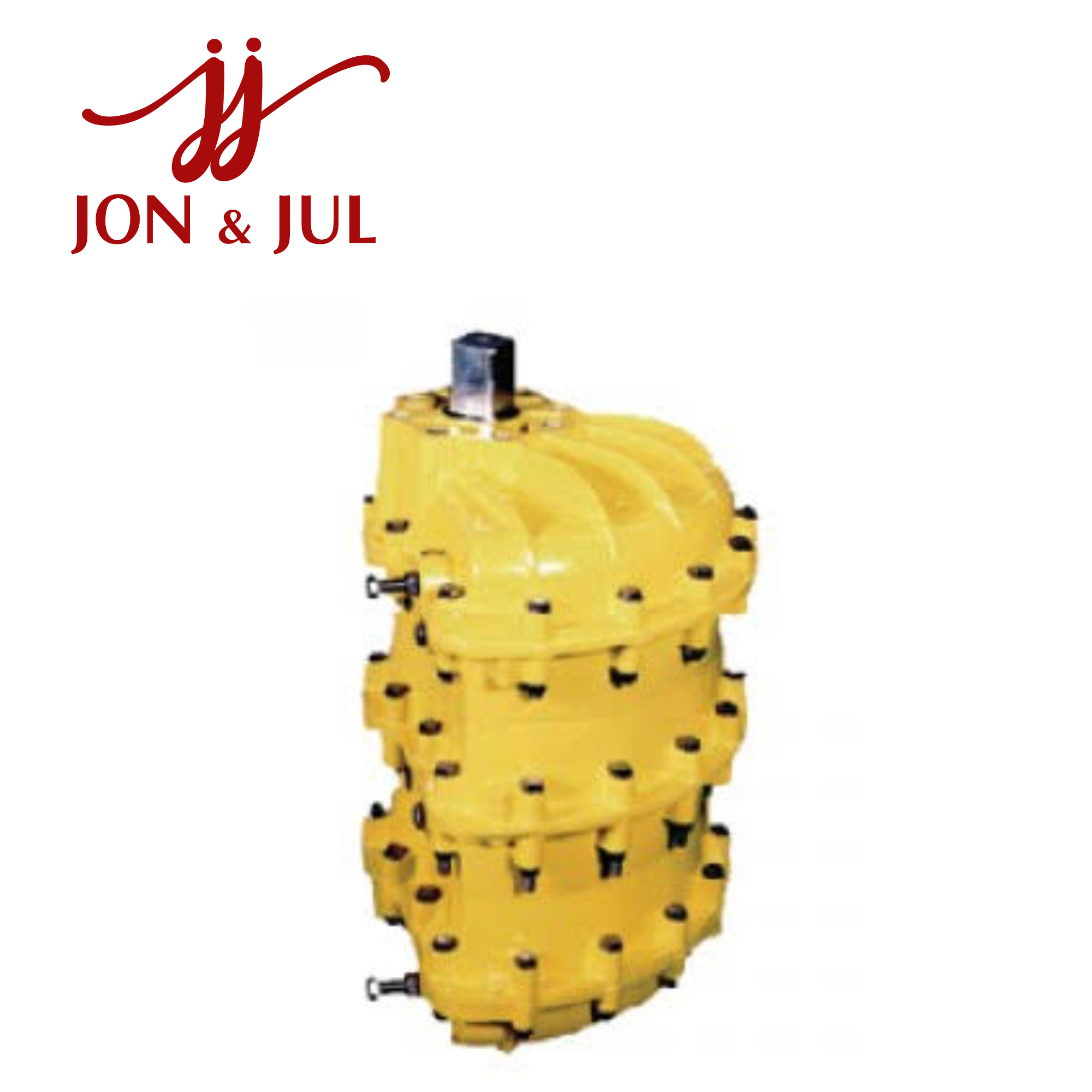

304-100 Kinetrol – Giải pháp truyền động cho van và damper công nghiệp

304-100 Kinetrol Vietnam là bộ truyền động khí nén xoay thuộc Model 30 Double Acting của Kinetrol, được thiết kế cho các ứng dụng công nghiệp yêu cầu mô-men xoắn lớn. Với thiết kế rotary actuator dạng vane, sản phẩm có thể được sử dụng để điều khiển van, damper và nhiều cơ cấu quay trong hệ thống tự động hóa.

Tổng quan về 304-100 Kinetrol

Kinetrol Model 30 thuộc nhóm Double Acting Pneumatic Rotary Actuator kích thước lớn. Actuator sử dụng năng lượng khí nén để tạo chuyển động quay hai chiều, phù hợp với các hệ thống cần điều khiển đóng/mở hoặc thay đổi vị trí của thiết bị quay.

Mã 304-100 có tiền tố 30, tương ứng với Model 30 của Kinetrol. Đây là dòng actuator được phát triển cho các ứng dụng có yêu cầu mô-men cao hơn những model kích thước nhỏ và trung bình.

Thiết kế vane của Kinetrol giúp chuyển đổi trực tiếp năng lượng khí nén thành chuyển động quay, hạn chế các cơ cấu trung gian không cần thiết và phù hợp với nhiều loại thiết bị công nghiệp.

Thông số kỹ thuật 304-100

Thông số	Giá trị
Thương hiệu	Kinetrol
Mã sản phẩm	304-100
Model	30
Kiểu actuator	Double Acting
Thiết kế	Vane-type Rotary Actuator
Góc quay	80°–100°
Dung tích dịch chuyển	50.025 cm³
Mô-men tại 1,5 bar	3.720 Nm
Mô-men tại 2 bar	5.160 Nm
Mô-men tại 2,5 bar	6.600 Nm
Mô-men tại 3 bar	7.695 Nm
Mô-men tại 3,5 bar	9.435 Nm
Mô-men tại 4 bar	10.845 Nm
Mô-men tại 4,5 bar	12.240 Nm
Mô-men tại 5 bar	13.635 Nm
Mô-men tại 5,5 bar	15.030 Nm
Mô-men tại 6 bar	16.440 Nm
Mô-men tại 6,5 bar	17.835 Nm
Mô-men tại 7 bar	19.140 Nm
Nhiệt độ làm việc	-40°C đến +80°C
ATEX	Up to Category 2
Ứng dụng	Van, damper và cơ cấu quay công nghiệp

Các giá trị mô-men là thông số của Model 30 Double Acting và thay đổi theo áp suất khí nén cung cấp.

Khả năng tạo mô-men lớn

Điểm nổi bật của 304-100 Kinetrol là khả năng cung cấp mô-men xoắn lên tới 19.140 Nm tại 7 bar. Đây là mức mô-men phù hợp với các hệ thống điều khiển van và cơ cấu quay có tải lớn.

Một số giá trị tham khảo:

3 bar: 7.695 Nm
4 bar: 10.845 Nm
5 bar: 13.635 Nm
6 bar: 16.440 Nm
7 bar: 19.140 Nm

Việc lựa chọn actuator cần dựa trên torque thực tế mà van hoặc damper yêu cầu. Ngoài mô-men danh định, cần tính đến áp suất khí, hệ số an toàn, điều kiện tải và chu kỳ vận hành.

Thiết kế của Model 30

Kinetrol phát triển actuator dạng vane với kết cấu hướng đến khả năng hoạt động lâu dài trong môi trường công nghiệp. Cấu trúc actuator cho phép tạo chuyển động quay trực tiếp và có thể kết hợp với nhiều loại phụ kiện điều khiển.

Model 30 có thể được tích hợp với hệ thống khí nén trung tâm của nhà máy, giúp thực hiện việc đóng/mở van hoặc điều khiển cơ cấu quay từ xa.

Dải nhiệt độ làm việc được công bố ở mức -40°C đến +80°C, giúp actuator phù hợp với nhiều điều kiện môi trường công nghiệp.

Các tùy chọn và phụ kiện

Tùy yêu cầu của hệ thống, dòng Kinetrol Model 30 có thể kết hợp với các thiết bị phụ trợ như:

Solenoid valve.
Limit switch box.
Pneumatic positioner.
Electropneumatic positioner.
Geared manual override.
Thiết bị phản hồi vị trí.
Phụ kiện mounting và coupling.
Spring return cho cấu hình phù hợp.

Các phụ kiện này giúp biến actuator thành một cụm truyền động hoàn chỉnh, đáp ứng nhiều phương thức điều khiển khác nhau.

Ứng dụng của 304-100

Nhờ mô-men xoắn lớn, 304-100 Kinetrol có thể được sử dụng trong nhiều hệ thống công nghiệp:

Điều khiển van bướm.
Điều khiển van bi.
Điều khiển damper.
Hệ thống xử lý khí.
Nhà máy hóa chất.
Công nghiệp dầu khí.
Nhà máy xử lý nước.
Hệ thống xử lý nước thải.
Dây chuyền sản xuất tự động.
Hệ thống vận chuyển và xử lý vật liệu.
Các cơ cấu quay công nghiệp tải lớn.

Đối với các ứng dụng van kích thước lớn, actuator cần được lựa chọn dựa trên torque yêu cầu của van ở điều kiện vận hành thực tế.

Lưu ý khi lựa chọn 304-100

Khi tìm mua 304-100 Kinetrol Vietnam, nên kiểm tra đầy đủ thông tin trên nameplate và đối chiếu với thiết bị cần điều khiển.

Các yếu tố quan trọng gồm:

Mô-men yêu cầu của van.
Áp suất khí nén.
Góc quay.
Hướng quay.
Kích thước và kiểu coupling.
Kích thước mounting.
Tốc độ đóng/mở.
Kiểu điều khiển.
Điều kiện nhiệt độ và môi trường.

Việc xác định đúng các thông số này giúp tránh tình trạng actuator thiếu mô-men hoặc lựa chọn thiết bị có công suất vượt quá nhu cầu.

Kết luận

304-100 Kinetrol là bộ truyền động khí nén xoay Model 30 Double Acting, hướng đến các ứng dụng công nghiệp yêu cầu mô-men lớn. Sản phẩm có góc quay 80°–100°, dung tích dịch chuyển khoảng 50.025 cm³ và đạt mô-men tối đa 19.140 Nm tại 7 bar.

Với khả năng kết hợp cùng solenoid valve, limit switch, positioner và các phụ kiện điều khiển khác, 304-100 là lựa chọn phù hợp cho các hệ thống van, damper và cơ cấu quay công nghiệp quy mô lớn.
