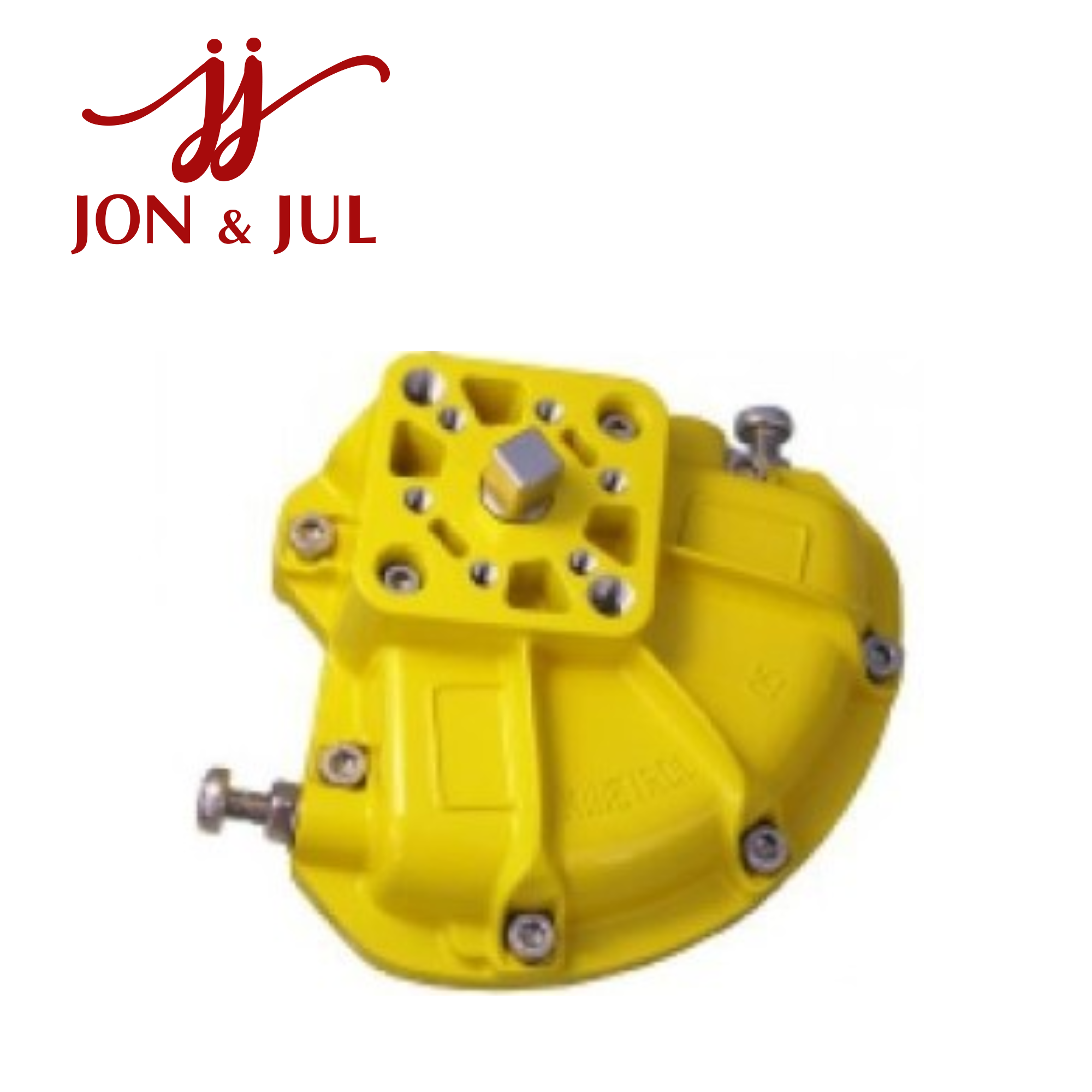

Model 30 Kinetrol Vietnam – Bộ truyền động khí nén quay công suất lớn

Model 30 Kinetrol Vietnam là bộ truyền động khí nén quay vane-type thuộc nhóm actuator công suất rất lớn của Kinetrol. Thiết bị được thiết kế cho các hệ thống tự động hóa van, damper và cơ cấu quay công nghiệp yêu cầu mô-men truyền động cao. Phiên bản Double Acting Model 30 có torque lên đến 19.140 Nm tại 7 bar, phù hợp với các ứng dụng công nghiệp quy mô lớn.

Tổng quan Kinetrol Model 30

Kinetrol Model 30 sử dụng thiết kế vane-type rotary actuator với cơ cấu vane và output shaft dạng tích hợp. Vỏ actuator bằng sand cast aluminium alloy, hoàn thiện bằng lớp epoxy thermoset powder.

Theo tài liệu Kinetrol, Model 30 có thiết kế đặc biệt với three-piece integral zinc-plated SG iron vane and shaft, mang lại khả năng vận hành ổn định trong các ứng dụng yêu cầu mô-men lớn.

Model 30 được cung cấp với cấu hình Double Acting và Spring Return, cho phép lựa chọn theo yêu cầu điều khiển van và chức năng fail-safe.

Thông số kỹ thuật Model 30 Kinetrol

Các thông số trên được đối chiếu từ datasheet Model 30 Double Acting và Spring Return của Kinetrol.

Torque lên đến 19.140 Nm

Điểm nổi bật nhất của Kinetrol Model 30 là khả năng tạo mô-men rất lớn.

Đối với cấu hình 30-100 Double Acting, torque thay đổi theo áp suất khí:

Đây là bảng torque được Kinetrol công bố cho Model 30 Double Acting.

Khi lựa chọn actuator, cần tính toán torque yêu cầu thực tế của van, áp suất khí sẵn có và hệ số an toàn. Không nên lựa chọn chỉ dựa trên torque cực đại.

Góc hành trình 80°–100°

Model 30 có góc hành trình điều chỉnh từ 80° đến 100°. Kinetrol cũng cung cấp các phiên bản restricted travel cho những ứng dụng cần giới hạn góc quay cụ thể.

Phạm vi hành trình này phù hợp với nhiều thiết bị sử dụng chuyển động quay như:

• Van bướm.

• Van bi.

• Damper công nghiệp.

• Cơ cấu đóng/mở.

• Thiết bị điều tiết dòng khí.

• Các cơ cấu quay công nghiệp tải lớn.

Thiết kế Vane-Type

Model 30 sử dụng cơ cấu vane-type với vane và output shaft bằng SG iron mạ kẽm. Shaft bushes sử dụng PTFE-coated bronze, còn seal được chế tạo bằng polyurethane đúc.

Vỏ actuator sử dụng sand cast aluminium alloy, sau đó được hoàn thiện bằng lớp epoxy thermoset powder.

Cấu trúc này giúp Model 30 đáp ứng các hệ thống cần mô-men lớn và khả năng vận hành ổn định trong môi trường công nghiệp.

Model 30 Double Acting

Model 30 Double Acting sử dụng khí nén để điều khiển actuator theo cả hai chiều.

Cấu hình 30-100 có torque tối đa 19.140 Nm tại 7 bar, thuộc nhóm actuator có torque rất lớn trong danh mục Kinetrol.

Model 30 Double Acting có thể được kết hợp với nhiều phụ kiện như:

• Limit switch box.

• AP pneumatic positioner.

• EL electropneumatic positioner.

• Geared manual override.

• Solenoid valve.

• Fail-safe spring return.

• Các tùy chọn nhiệt độ cao/thấp.

Kinetrol cũng cung cấp các giải pháp phụ kiện cho môi trường có yêu cầu đặc biệt.

Model 30 Spring Return

Kinetrol còn cung cấp Model 30 Spring Return, thuộc dòng Single Acting Spring Return Pneumatic Actuator.

Phiên bản này sử dụng clock-type spring. Kinetrol công bố torque tối đa của Model 30-SR là 6.696 Nm tại 5,5 bar, với thể tích dịch chuyển 50.025 cm³.

Datasheet Model 30 Spring Return cho biết actuator có góc hành trình 80°–100°, nhiệt độ làm việc -40°C đến +80°C và ATEX Category 2.

Spring Return phù hợp với các hệ thống yêu cầu actuator trở về trạng thái xác định khi mất nguồn khí, tùy theo chiều lắp đặt và cấu hình CW/CCW.

Mã cấu hình Model 30

Kinetrol cung cấp nhiều mã cấu hình khác nhau cho Model 30. Ví dụ trong tài liệu Spring Return:

• 304-120 – Metric Spring Return Clockwise, cổng khí G1.

• 304-130 – Metric Spring Return Counter Clockwise, cổng khí G1.

• 307-120 – English Spring Return Clockwise, cổng khí 1 NPT.

• 307-130 – English Spring Return Counter Clockwise, cổng khí 1 NPT.

Các mã trên thể hiện những cấu hình cụ thể về cổng khí và chiều hồi lò xo.

Vì vậy, khi đặt hàng không nên chỉ cung cấp “Model 30” mà cần đối chiếu part number đầy đủ trên nameplate.

Khả năng tích hợp phụ kiện

Model 30 có thể kết hợp với nhiều phụ kiện Kinetrol để xây dựng hệ thống điều khiển hoàn chỉnh:

• Limit Switch Box: giám sát vị trí đóng/mở.

• Solenoid Valve: điều khiển cấp và xả khí.

• AP Positioner: điều khiển vị trí bằng khí nén.

• EL Positioner: điều khiển vị trí bằng tín hiệu điện.

• Geared Manual Override: hỗ trợ vận hành thủ công.

• Spring Return: tạo chức năng fail-safe.

• High/Low Temperature Options: sử dụng cho điều kiện nhiệt độ đặc biệt.

Kinetrol cũng cung cấp các giải pháp fast-acting cho các actuator lớn, trong đó Model 30 có thể sử dụng booster block với nhiều lựa chọn tốc độ và Cv tùy ứng dụng.

Ứng dụng Model 30 Kinetrol

Nhờ torque lên đến 19.140 Nm, Model 30 Kinetrol Vietnam phù hợp với các hệ thống công nghiệp yêu cầu mô-men rất lớn:

• Điều khiển van bướm kích thước lớn.

• Điều khiển van bi công nghiệp.

• Điều khiển damper lớn.

• Hệ thống đóng/mở van tự động.

• Nhà máy xử lý nước và nước thải.

• Nhà máy hóa chất.

• Nhà máy năng lượng.

• Hệ thống dầu khí.

• Hệ thống HVAC và thông gió công nghiệp.

• Dây chuyền sản xuất quy mô lớn.

• Hệ thống điều khiển PLC/DCS.

• Các cơ cấu quay công nghiệp tải lớn.

Lưu ý khi lựa chọn Model 30

Trước khi mua hoặc thay thế Kinetrol Model 30, nên kiểm tra:

• Part Number đầy đủ trên nameplate.

• Double Acting hay Spring Return.

• Torque yêu cầu của van.

• Áp suất khí cấp.

• Góc hành trình.

• Chiều quay CW/CCW.

• Kiểu mounting.

• Kích thước coupling.

• Chuẩn cổng khí.

• Có cần solenoid valve hay không.

• Có cần limit switch hoặc positioner hay không.

• Điều kiện nhiệt độ môi trường.

• Yêu cầu ATEX nếu sử dụng trong khu vực nguy hiểm.

Đặc biệt, 19.140 Nm là torque tối đa của Model 30 Double Acting tại 7 bar. Không nên sử dụng giá trị này cho phiên bản Spring Return, bởi Model 30-SR có torque tối đa 6.696 Nm tại 5,5 bar.

Model 30 Kinetrol Vietnam

Model 30 Kinetrol Vietnam là bộ truyền động khí nén quay công suất rất lớn của Kinetrol, sử dụng thiết kế vane-type và có thể đạt 19.140 Nm tại 7 bar ở cấu hình Double Acting. Thể tích dịch chuyển của actuator đạt 50.025 cm³, với góc hành trình điều chỉnh 80°–100°.

Ngoài phiên bản Double Acting, Kinetrol còn cung cấp Model 30 Spring Return với torque tối đa 6.696 Nm tại 5,5 bar. Model 30 có thể tích hợp limit switch, positioner, solenoid valve, manual override và các phụ kiện khác để đáp ứng yêu cầu tự động hóa van và cơ cấu quay công nghiệp.
