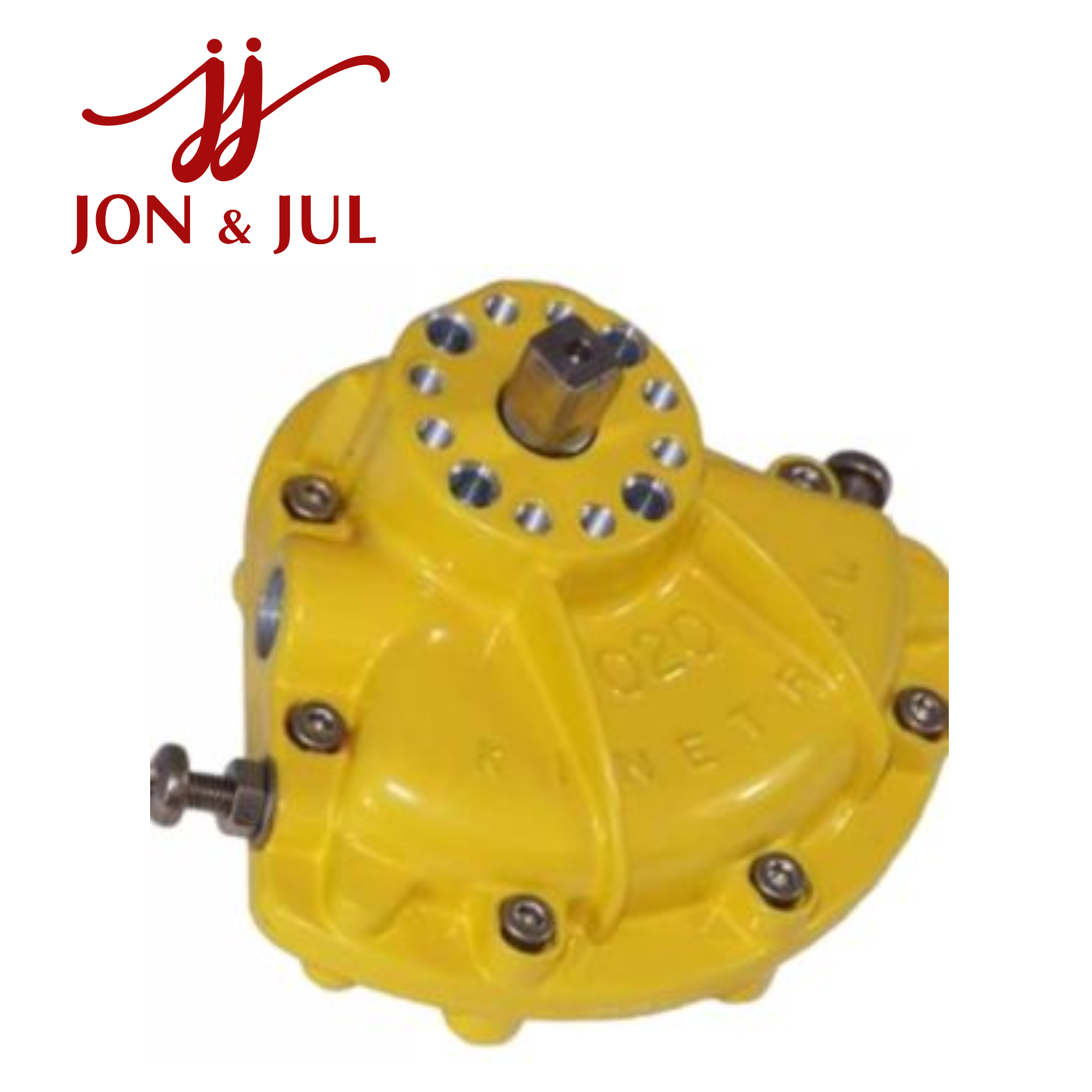

Kinetrol 024-100 – Model 02 Double Acting Actuator

024-100 Kinetrol là bộ truyền động khí nén Model 02 Double Acting, dạng rotary vane actuator, được sử dụng để điều khiển các loại van và cơ cấu quay trong hệ thống tự động hóa công nghiệp. Theo datasheet Kinetrol, 024-100 sử dụng cổng khí G1/8, mô-men xoắn đạt tối đa 12,1 Nm tại 7 bar và góc quay có thể điều chỉnh trong khoảng 80°–100°.

Tổng quan về Kinetrol 024-100

Kinetrol 024-100 thuộc dòng Model 02, được thiết kế theo nguyên lý truyền động khí nén dạng cánh gạt. Cấu hình Double Acting cho phép khí nén tác động theo hai chiều, phù hợp với các ứng dụng đóng/mở hoặc điều khiển chuyển động quay.

Model 02 có kích thước nhỏ gọn nhưng cung cấp mô-men cao hơn Model 01, giúp mở rộng phạm vi ứng dụng cho các van và cơ cấu quay có yêu cầu lực truyền động lớn hơn.

Theo tài liệu kỹ thuật hiện hành của Kinetrol, Model 02 có góc quay điều chỉnh 80°–100°, đồng thời có các phiên bản giới hạn hành trình theo yêu cầu.

Thông số kỹ thuật 024-100

Thông số Chi tiết
Hãng sản xuất Kinetrol
Model Model 02
Mã sản phẩm 024-100
Loại Double Acting Pneumatic Actuator
Kiểu truyền động Rotary Vane Actuator
Mô-men xoắn 1,8–12,1 Nm
Mô-men tối đa 12,1 Nm @ 7 bar
Góc quay 80°–100°, điều chỉnh được
Thể tích dịch chuyển 31 cm³
Cổng khí G1/8
Lỗ mounting 4 × M4 × 8 mm, PCD 25,5 mm
Vỏ Pressure die-cast aluminium alloy
Vane & output shaft Stainless steel
Bạc trục PTFE-coated bronze, lead-free
Phớt Moulded polyurethane
Seal expander Stainless spring steel
Bề mặt Epoxy thermoset powder
Khối lượng 0,24 kg, không bao gồm coupling
Nhiệt độ làm việc -40°C đến +80°C
ATEX Up to Category 2
Chỉ thị vị trí Visual red indicator tiêu chuẩn

Các thông số trên được lấy từ datasheet Kinetrol Model 02 Double Acting Actuator – WEBDS 102.

Mô-men xoắn của Kinetrol 024-100

Mô-men xoắn của 024-100 thay đổi theo áp suất khí nén. Bảng kỹ thuật của Kinetrol công bố các giá trị sau:

Áp suất khí Mô-men xoắn
1,5 bar 1,8 Nm
2,0 bar 2,7 Nm
2,5 bar 3,6 Nm
3,0 bar 4,6 Nm
3,5 bar 5,5 Nm
4,0 bar 6,4 Nm
4,5 bar 7,3 Nm
5,0 bar 8,2 Nm
5,5 bar 9,2 Nm
6,0 bar 10,2 Nm
6,5 bar 11,1 Nm
7,0 bar 12,1 Nm

Như vậy, khi vận hành ở 7 bar, Kinetrol 024-100 đạt mô-men xoắn 12,1 Nm. Khi lựa chọn actuator thực tế cần tính theo áp suất khí sẵn có tại thiết bị và mô-men yêu cầu của van.

Thiết kế và vật liệu

Model 02 sử dụng vỏ hợp kim nhôm đúc áp lực, giúp actuator duy trì trọng lượng thấp trong khi vẫn đáp ứng yêu cầu cơ khí của ứng dụng công nghiệp.

Vane và output shaft được chế tạo từ thép không gỉ. Phần bạc trục sử dụng bronze phủ PTFE và không chứa chì. Hệ thống làm kín gồm phớt polyurethane đúc kết hợp với seal expander bằng thép lò xo không gỉ.

Bên ngoài actuator được hoàn thiện bằng epoxy thermoset powder. Dải nhiệt độ vận hành tiêu chuẩn của Model 02 là -40°C đến +80°C.

Kết nối và lắp đặt

Mã 024-100 sử dụng 2 cổng khí G1/8 được bố trí lệch nhau. Phần mounting có 4 lỗ M4 × 8 mm, nằm trên vòng tròn tâm 25,5 mm PCD.

Actuator được cung cấp chỉ thị vị trí màu đỏ tiêu chuẩn, giúp người vận hành quan sát trạng thái góc quay của cơ cấu. Kinetrol cũng cung cấp coupling tiêu chuẩn với khối lượng khoảng 0,02 kg.

Tùy chọn của Model 02

Ngoài cấu hình Double Acting, Kinetrol Model 02 có thể được cung cấp với nhiều tùy chọn để đáp ứng yêu cầu của hệ thống:

  • Fail-safe Spring Return.

  • Spring Return theo chiều Clockwise hoặc Counter Clockwise.

  • Phiên bản góc quay 120° hoặc 180°.

  • Female drive.

  • Mounting theo DIN 3337 và ISO 5211.

  • ISO adaptor.

  • Phiên bản đáp ứng yêu cầu ATEX đến Category 2.

Các tùy chọn cụ thể phụ thuộc vào cấu hình và mã đặt hàng của actuator.

Ứng dụng của Kinetrol 024-100

Với mô-men xoắn tối đa 12,1 Nm, Kinetrol 024-100 có thể được sử dụng trong nhiều ứng dụng điều khiển chuyển động quay, chẳng hạn:

  • Điều khiển van bướm kích thước nhỏ.

  • Điều khiển van bi.

  • Rotary valve.

  • Cơ cấu đóng/mở tự động.

  • Máy móc tự động hóa.

  • Hệ thống xử lý chất lỏng.

  • Thiết bị khí nén công nghiệp.

  • Các cơ cấu quay yêu cầu góc 80°–100°.

Khi ứng dụng cho van, cần xác định mô-men breakaway, running torque và seating torque của van để lựa chọn actuator phù hợp, thay vì chỉ dựa trên kích thước danh nghĩa của van.

Phân biệt 024-100 với 014-100

Hai mã 024-100 và 014-100 khá dễ nhầm vì cùng có dạng mã “0x4-100”. Tuy nhiên, chúng thuộc hai model khác nhau:

Đặc điểm 014-100 024-100
Model Kinetrol Model 01 Model 02
Loại Double Acting Double Acting
Mô-men tối đa @ 7 bar 6,7 Nm 12,1 Nm
Thể tích dịch chuyển Nhỏ hơn 31 cm³
Cổng khí G1/8 G1/8
Vật liệu vane/shaft Stainless steel Stainless steel

Do đó, 024-100 không phải Model 24 mà là mã sản phẩm thuộc Kinetrol Model 02. Datasheet chính thức của Kinetrol liệt kê trực tiếp 024-100 dưới Model 02 Double Acting Actuator.

Lưu ý khi mua 024-100 Kinetrol

Khi thay thế hoặc đặt mua 024-100, nên kiểm tra:

  1. Mã chính xác 024-100.

  2. Cấu hình Double Acting.

  3. Mô-men yêu cầu của van/cơ cấu.

  4. Áp suất khí nén thực tế.

  5. Góc quay cần thiết.

  6. Cổng khí G1/8.

  7. Kiểu mounting 4 × M4 trên PCD 25,5 mm.

  8. Yêu cầu Spring Return hoặc phụ kiện điều khiển nếu có.

  9. Yêu cầu ATEX đối với khu vực lắp đặt.

Việc đối chiếu đúng mã rất quan trọng vì Kinetrol có nhiều actuator có hình thức và cách đặt mã tương tự nhưng khác Model và mức mô-men.

Kết luận

Kinetrol 024-100 là Model 02 Double Acting Rotary Actuator, có mô-men xoắn từ 1,8 đến 12,1 Nm, đạt tối đa 12,1 Nm tại 7 bar, góc quay điều chỉnh 80°–100°, thể tích dịch chuyển 31 cm³ và khối lượng khoảng 0,24 kg không bao gồm coupling.

Với thiết kế nhỏ gọn, vật liệu thép không gỉ cho vane và output shaft, cùng khả năng tích hợp các tùy chọn Spring Return, ISO adaptor và ATEX, 024-100 là lựa chọn dành cho các cơ cấu quay và ứng dụng điều khiển van có yêu cầu mô-men ở mức nhỏ đến trung bình.
