034-400 Kinetrol Vietnam

Giá bán: Liên hệ

Hãng sản xuất: Kinetrol

Danh mục: Thiết bị tự động hóa

Nhà cung cấp: Jon-Jul

Xuất sứ: Germany

Gọi lại cho tôi

Liên hệ tư vấn

Ms Ngọc Trinh

ngoctrinh@jon-jul.com

0969678648

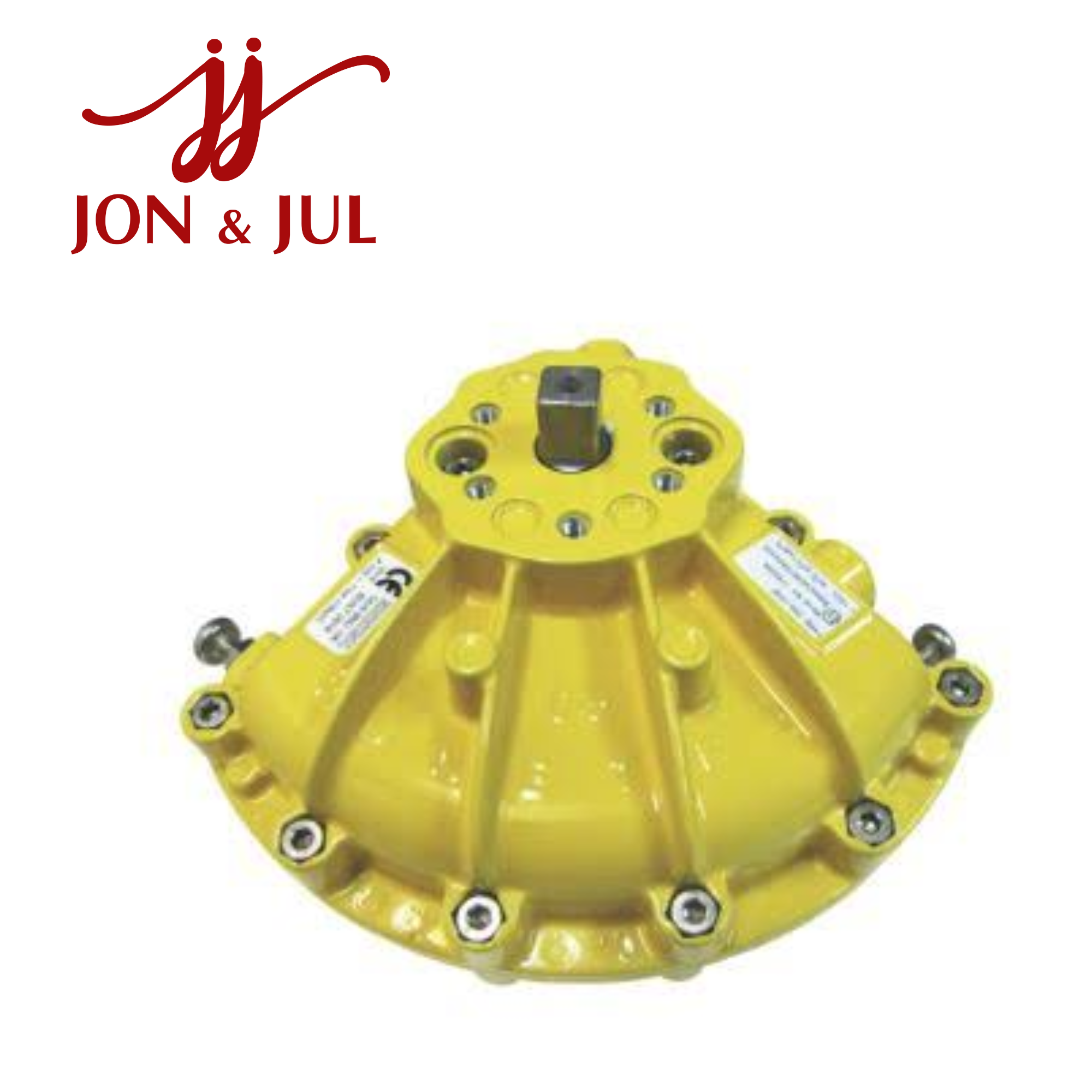

Kinetrol 034-400 – Model 03 Rotary Actuator

034-400 Kinetrol Vietnam là mã thuộc dòng Kinetrol Model 03, actuator xoay khí nén được sử dụng để điều khiển các loại van quay và cơ cấu cần chuyển động góc trong hệ thống tự động hóa công nghiệp. Model 03 có thiết kế vane-type rotary actuator, kích thước nhỏ gọn và khả năng kết hợp với nhiều phụ kiện điều khiển.

Tổng quan Kinetrol 034-400

Kinetrol Model 03 được thiết kế để chuyển đổi năng lượng khí nén thành chuyển động quay. Đây là dòng actuator phù hợp với các ứng dụng điều khiển ball valve, butterfly valve, damper và những cơ cấu đóng/mở dạng xoay.

Theo datasheet chính thức, Model 03 có góc hành trình điều chỉnh 80–100°, dung tích dịch chuyển 60 cm³ và mô-men đạt tối đa 25.3 Nm tại 7 bar.

Mã 034-400 có tiền tố 034, cho thấy nó thuộc nhóm Model 03. Tuy nhiên, Kinetrol chưa cung cấp tài liệu công khai đủ rõ để xác định chính xác hậu tố -400 tương ứng với tùy chọn nào. Do đó cần đối chiếu ordering code hoặc nameplate khi xác định cấu hình cụ thể.

Thông số kỹ thuật tham khảo

Thông số Giá trị
Thương hiệu Kinetrol
Model Model 03
Mã sản phẩm 034-400
Loại actuator Vane-type rotary actuator
Cấu hình Cần xác nhận theo mã đầy đủ
Góc hành trình 80–100°
Mô-men tại 7 bar 25.3 Nm
Dung tích dịch chuyển 60 cm³
Cổng khí G1/8
Lỗ lắp 4 × M5 × 10 mm
PCD 31.1 mm
Vỏ Hợp kim nhôm đúc áp lực
Vane & trục Thép không gỉ
Bạc trục Đồng phủ PTFE, không chì
Phớt Polyurethane
Seal expander Thép lò xo không gỉ
Nhiệt độ làm việc -40 đến +80°C
Khối lượng Model 03 0.43 kg, không gồm coupling
ATEX Category 2 theo datasheet Model 03

Các thông số trên được lấy từ datasheet Model 03 Double Acting của Kinetrol; riêng cấu hình hậu tố -400 cần được xác nhận độc lập.

Đặc điểm nổi bật

Thiết kế vane-type rotary actuator

Model 03 sử dụng cơ cấu vane và trục xoay để tạo chuyển động quay từ nguồn khí nén. Thiết kế này giúp actuator phù hợp với những ứng dụng đóng/mở van tự động.

Vỏ actuator được chế tạo từ pressure die-cast aluminium alloy, trong khi vane và output shaft sử dụng stainless steel. Bạc trục được phủ PTFE và phớt sử dụng polyurethane.

Mô-men lên đến 25.3 Nm

Theo bảng torque chính thức, Model 03 đạt:

Áp suất Mô-men
1.5 bar 3.9 Nm
2.0 bar 5.8 Nm
3.0 bar 9.6 Nm
4.0 bar 13.4 Nm
5.0 bar 17.4 Nm
6.0 bar 21.3 Nm
7.0 bar 25.3 Nm

Đây là thông số torque của Model 03 Double Acting và không nên mặc định áp dụng cho mọi cấu hình 034-400 nếu mã này có tùy chọn khác.

Góc quay điều chỉnh

Model 03 có góc hành trình tiêu chuẩn 80–100°, đồng thời Kinetrol cung cấp các phiên bản restricted travel cho những ứng dụng cần giới hạn góc quay.

Khả năng tích hợp phụ kiện

Model 03 có thể được cấu hình với nhiều phụ kiện như:

  • Fail-safe spring return.

  • Limit switch box.

  • Integral solenoid valve.

  • ISO adaptor.

  • Bộ gá phụ kiện NAMUR VDI/VDE 3845.

  • Clear Cone position monitor.

  • Các tùy chọn nhiệt độ cao/thấp.

  • Phiên bản góc 120° và 180°.

  • Female drive theo DIN 3337/ISO 5211.

Việc một phụ kiện cụ thể có đi kèm 034-400 hay không phải được xác nhận theo ordering code.

Ứng dụng của Kinetrol 034-400

Kinetrol Model 03 có thể sử dụng trong:

  • Điều khiển butterfly valve.

  • Điều khiển ball valve.

  • Hệ thống xử lý nước.

  • Hệ thống khí nén công nghiệp.

  • Điều khiển damper.

  • Hệ thống HVAC.

  • Dây chuyền sản xuất tự động.

  • Hệ thống xử lý chất lỏng.

  • Các cơ cấu đóng/mở cần chuyển động quay khoảng 90°.

Lưu ý khi lựa chọn 034-400

Khi mua hoặc thay thế Kinetrol 034-400, nên kiểm tra toàn bộ mã trên nameplate thay vì chỉ dựa vào phần 034.

Các thông tin cần xác nhận gồm:

  • Double Acting hay Spring Return.

  • Chiều quay CW hoặc CCW.

  • Góc hành trình.

  • Kiểu output drive.

  • Kiểu coupling.

  • Cổng khí.

  • Có tích hợp solenoid hay không.

  • Có limit switch hay không.

  • Có positioner hay không.

  • Yêu cầu ATEX của hệ thống.

Đặc biệt, 034-200, 034-300 và 034-400 không nên mặc định xem là cùng một cấu hình chỉ vì cùng thuộc Model 03. Phần hậu tố cần được đối chiếu với ordering code của Kinetrol.

Kết luận

Kinetrol 034-400 thuộc dòng Model 03 rotary actuator, được sử dụng trong các hệ thống tự động hóa và điều khiển van công nghiệp. Model 03 có thiết kế nhỏ gọn, góc quay 80–100°, dung tích dịch chuyển 60 cm³ và mô-men tối đa 25.3 Nm tại 7 bar.
