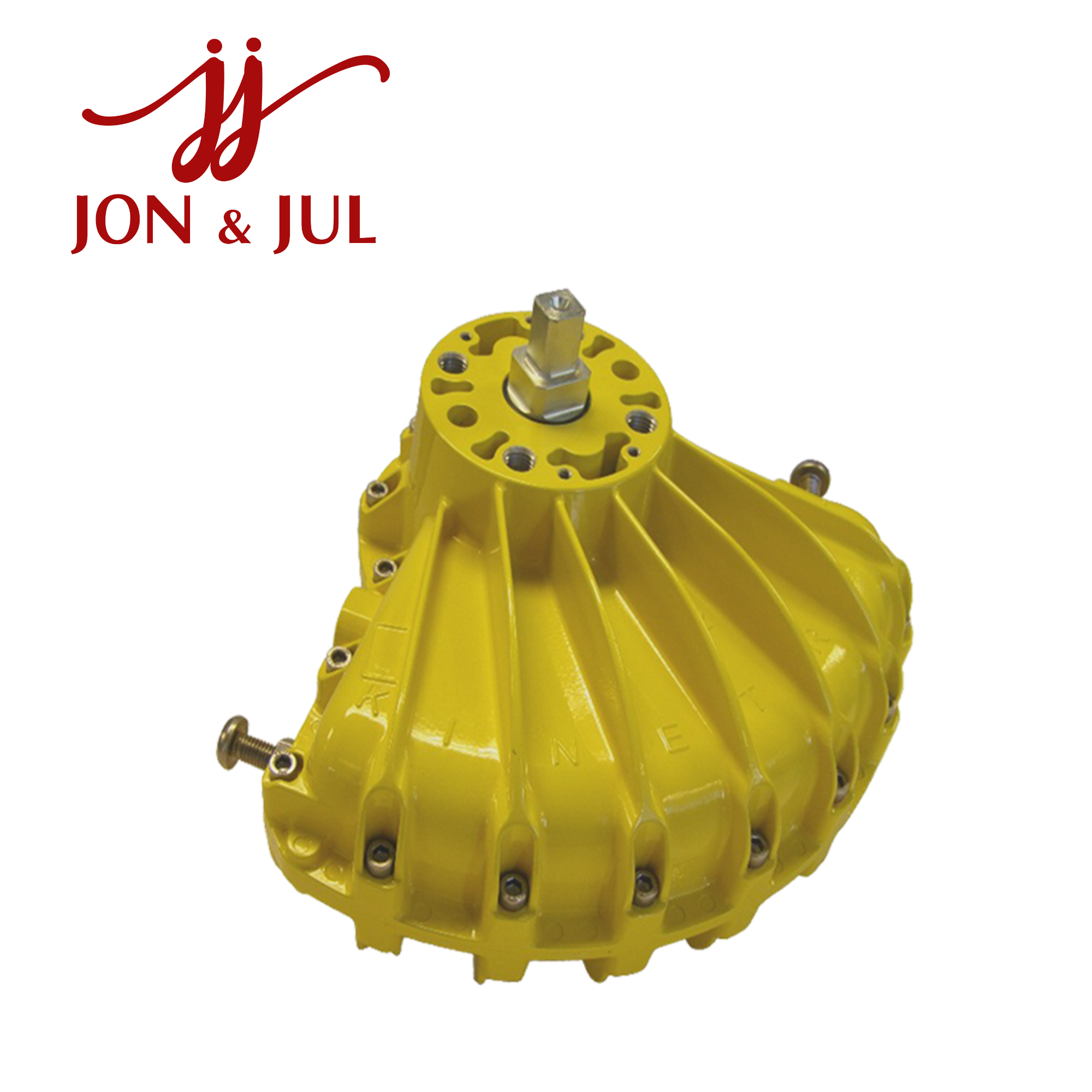

Kinetrol 154-300 – Bộ truyền động khí nén Model 15

154-300 Kinetrol Vietnam thuộc nhóm bộ truyền động khí nén xoay Kinetrol Model 15, được sử dụng trong các hệ thống điều khiển van và cơ cấu quay công nghiệp. Model 15 là dòng Double Acting vane-type rotary actuator, có khả năng tạo mô-men xoắn tối đa 2.337 Nm tại 7 bar, phù hợp với các ứng dụng yêu cầu lực truyền động lớn.

Tổng quan về Kinetrol 154-300

Kinetrol Model 15 sử dụng cơ cấu rotary vane, chuyển đổi năng lượng khí nén thành chuyển động quay tại trục đầu ra. Thiết kế này thường được ứng dụng để điều khiển van bướm, van bi và các thiết bị quarter-turn.

Mã 154-300 được định danh theo nhóm Model 15. Tuy nhiên, suffix -300 chưa được Kinetrol giải thích riêng trong datasheet Model 15 công khai. Vì vậy, không nên tự xác định đây là phiên bản Spring Return, positioner hoặc một cấu hình phụ kiện cụ thể nếu chưa có configuration code đầy đủ.

Khi thay thế thiết bị, nên đối chiếu trực tiếp mã trên nameplate và cấu hình thực tế.

Thông số kỹ thuật Model 15

Thông số	Giá trị
Hãng sản xuất	Kinetrol
Model	15
Mã sản phẩm	154-300
Kiểu actuator	Double Acting Pneumatic
Cơ cấu	Vane-type rotary
Mô-men xoắn tối đa	2.337 Nm tại 7 bar
Dải mô-men	435 – 2.337 Nm
Thể tích dịch chuyển	5.920 cm³
Góc quay	80° – 100°
Cổng khí tham chiếu Model 15	G1/2
Vỏ	Die-cast aluminium alloy
Vane & output shaft	SG iron, zinc plated
Bạc trục	PTFE-coated bronze
Phớt	Polyurethane
Nhiệt độ làm việc	-40°C đến +80°C
ATEX	Up to Category 2
Mounting phụ kiện	VDI/VDE 3845 NAMUR

Các thông số trên là thông số của Kinetrol Model 15. Cổng khí và kích thước mounting cụ thể của mã 154-300 cần được xác nhận từ configuration code thực tế.

Mô-men xoắn theo áp suất

Model 15 cung cấp mô-men xoắn tăng theo áp suất khí nén:

Áp suất khí nén	Mô-men xoắn
1,5 bar	435 Nm
2,0 bar	605 Nm
2,5 bar	769 Nm
3,0 bar	937 Nm
3,5 bar	1.109 Nm
4,0 bar	1.287 Nm
4,5 bar	1.457 Nm
5,0 bar	1.632 Nm
5,5 bar	1.808 Nm
6,0 bar	1.982 Nm
6,5 bar	2.153 Nm
7,0 bar	2.337 Nm

Giá trị 2.337 Nm tại 7 bar là mức mô-men tối đa được công bố cho Model 15. Khi chọn actuator, cần tính theo mô-men yêu cầu thực tế của van, áp suất khí và hệ số an toàn.

Đặc điểm nổi bật

Cơ cấu rotary vane

Thiết kế vane-type giúp chuyển đổi trực tiếp năng lượng khí nén thành chuyển động quay, phù hợp với các cơ cấu quarter-turn.

Mô-men xoắn lớn

Model 15 đạt tối đa 2.337 Nm tại 7 bar, đáp ứng các ứng dụng điều khiển van có yêu cầu mô-men cao.

Kết cấu công nghiệp

Actuator sử dụng vỏ hợp kim nhôm đúc áp lực, vane/output shaft bằng SG iron mạ kẽm, kết hợp bạc PTFE-coated bronze và phớt polyurethane.

Dải góc quay rộng

Model 15 có góc quay khoảng 80°–100°, phù hợp với nhiều ứng dụng van quay.

Hỗ trợ NAMUR

Model 15 có khả năng tích hợp phụ kiện theo chuẩn VDI/VDE 3845 NAMUR, giúp thuận tiện khi lắp đặt solenoid, positioner và các thiết bị giám sát.

Khả năng tích hợp phụ kiện

Tùy configuration, Model 15 có thể kết hợp với:

Limit switch box.
Integral solenoid valve.
Geared manual override.
AP pneumatic positioner.
EL electropneumatic positioner.
P3 ON/OFF positioner.
Clear Cone monitor.
NAMUR accessories.
Spring Return.
Spring-to-centre.
Phụ kiện cho môi trường nhiệt độ cao hoặc thấp.

Việc lựa chọn phụ kiện cần dựa trên yêu cầu điều khiển và configuration code của actuator.

Ứng dụng của Kinetrol 154-300

154-300 Kinetrol có thể được sử dụng trong các hệ thống:

Điều khiển van bướm.
Điều khiển van bi.
Van quarter-turn.
Hệ thống xử lý nước.
Hệ thống xử lý nước thải.
Đường ống công nghiệp.
Điều khiển lưu lượng.
Nhà máy sản xuất.
Dây chuyền tự động hóa.
Máy móc và thiết bị công nghiệp.

Khi kết hợp với solenoid valve, limit switch hoặc positioner, actuator có thể được tích hợp vào hệ thống điều khiển và giám sát tự động.

Lưu ý khi mua 154-300

Trước khi đặt mua hoặc thay thế 154-300, nên kiểm tra:

Product code đầy đủ.
Model actuator.
Configuration code.
Double Acting hoặc Spring Return.
Mô-men xoắn yêu cầu.
Áp suất khí nén.
Góc quay.
Output shaft.
Coupling.
Mounting.
Cổng khí.
Solenoid valve.
Limit switch.
Positioner.
Yêu cầu ATEX.

Đặc biệt, không nên dựa riêng vào suffix -300 để xác định cấu hình phụ kiện. Nếu cần thay thế chính xác một actuator đang vận hành, nên sử dụng hình ảnh nameplate hoặc configuration code đầy đủ để đối chiếu.

Kết luận

Kinetrol 154-300 thuộc nhóm Model 15 pneumatic rotary actuator, sử dụng cơ cấu vane-type để tạo chuyển động quay cho các hệ thống điều khiển van công nghiệp. Model 15 có mô-men xoắn tối đa 2.337 Nm tại 7 bar, thể tích dịch chuyển 5.920 cm³ và góc quay khoảng 80°–100°.

Với khả năng kết hợp nhiều phụ kiện điều khiển và giám sát, Model 15 phù hợp với nhiều hệ thống tự động hóa công nghiệp. Đối với mã 154-300, cần xác nhận configuration code thực tế trước khi đặt hàng để đảm bảo đúng phiên bản và phụ kiện đi kèm.
