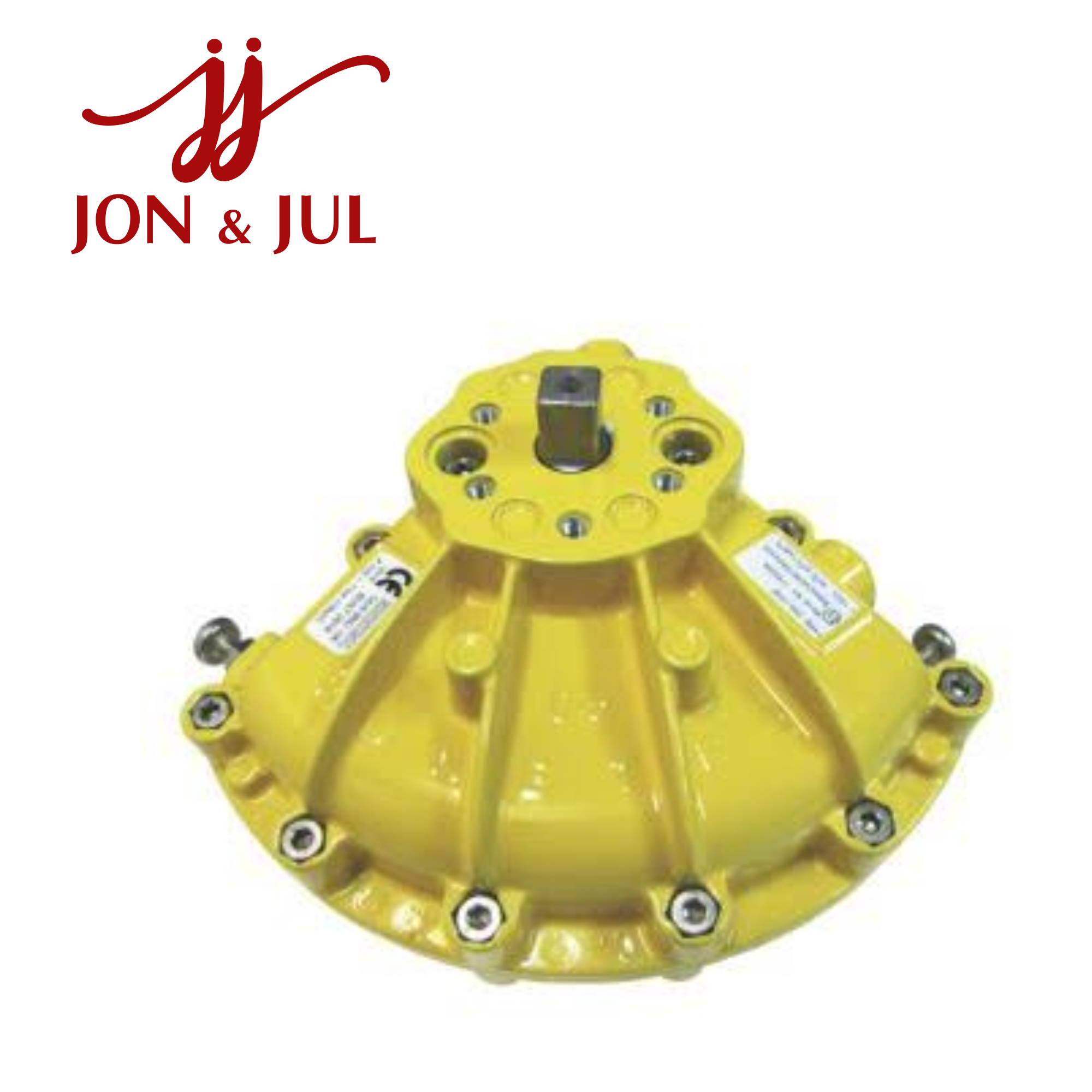

Kinetrol 084-300 – Bộ truyền động khí nén Model 08

084-300 Kinetrol Vietnam là mã thuộc dòng bộ truyền động quay khí nén Kinetrol Model 08, được sử dụng trong các hệ thống tự động hóa công nghiệp để điều khiển chuyển động quay của van và các cơ cấu quarter-turn. Model 08 sử dụng thiết kế vane-type rotary actuator, cung cấp mô-men xoắn tối đa khoảng 198,7 Nm tại 7 bar, phù hợp với nhiều ứng dụng điều khiển van công nghiệp.

Kinetrol là thương hiệu chuyên về rotary actuator và các giải pháp tự động hóa van. Model 08 có thể được kết hợp với nhiều phụ kiện như solenoid valve, limit switch, positioner và các bộ gá tiêu chuẩn để xây dựng hệ thống điều khiển hoàn chỉnh.

Tổng quan Kinetrol 084-300

Kinetrol Model 08 thuộc nhóm double acting pneumatic rotary actuator, sử dụng cơ cấu vane để biến đổi năng lượng khí nén thành chuyển động quay tại trục đầu ra.

Mã 084-300 được nhận diện trong nền tảng Model 08. Tuy nhiên, tài liệu công khai hiện có không cung cấp bảng giải mã đầy đủ cho phần hậu tố -300. Vì vậy, không nên tự quy đổi mã 300 thành chiều quay, kiểu mounting hoặc một cấu hình phụ kiện cụ thể nếu chưa có ordering code tương ứng.

Về mặt ứng dụng, actuator Model 08 có thể được sử dụng cho van bướm, van bi, van plug và các thiết bị cần chuyển động quay góc.

Thông số kỹ thuật Kinetrol 084-300

Các thông số trong bảng là thông số nền tảng của Model 08. Cấu hình riêng của 084-300 cần được xác nhận từ nameplate hoặc ordering code khi đặt hàng.

Mô-men xoắn của Model 08

Một trong những thông số quan trọng khi lựa chọn actuator là mô-men xoắn đầu ra. Kinetrol Model 08 đạt khoảng 198,7 Nm tại 7 bar.

Bảng mô-men tham khảo:

Mô-men thực tế cần được lựa chọn dựa trên yêu cầu của van, áp suất khí, ma sát, điều kiện khởi động và hệ số an toàn. Không nên lấy mô-men tối đa của actuator làm mô-men yêu cầu của van.

Thiết kế vane-type rotary actuator

Kinetrol Model 08 sử dụng cơ cấu vane rotary để tạo chuyển động quay. Đây là cấu trúc đặc trưng của Kinetrol, phù hợp với các ứng dụng quarter-turn.

Vỏ actuator sử dụng hợp kim nhôm, trong khi vane và trục đầu ra sử dụng SG iron. Hệ thống bạc và phớt được thiết kế nhằm duy trì chuyển động ổn định trong quá trình vận hành.

Góc quay tiêu chuẩn của Model 08 nằm trong khoảng 80–100°, phù hợp với phần lớn các loại van quay 90°.

Khả năng kết hợp phụ kiện

Model 08 có thể được mở rộng với nhiều thiết bị phụ trợ tùy theo yêu cầu của hệ thống:

• Solenoid valve.

• Limit switch box.

• Positioner.

• NAMUR mounting.

• ISO adaptor.

• Manual override.

• Visual position indicator.

• Các thiết bị phản hồi vị trí.

Nhờ khả năng tích hợp phụ kiện, actuator có thể được sử dụng từ các hệ thống đóng/mở đơn giản đến các ứng dụng yêu cầu giám sát và điều khiển vị trí.

Ứng dụng của Kinetrol 084-300

Kinetrol 084-300 có thể được sử dụng trong nhiều lĩnh vực công nghiệp:

• Van bướm: điều khiển đóng/mở hoặc điều chỉnh góc mở.

• Van bi: tự động hóa hoạt động quarter-turn.

• Van plug: điều khiển đóng/mở bằng khí nén.

• Xử lý nước: điều khiển lưu lượng trong hệ thống đường ống.

• Xử lý nước thải: tự động hóa các tuyến van.

• Hóa chất: điều khiển dòng môi chất trong quy trình.

• Khí nén công nghiệp: vận hành các cơ cấu quay.

• HVAC: điều khiển damper hoặc van quay.

• Dây chuyền sản xuất: tích hợp actuator vào hệ thống PLC/DCS.

Lưu ý khi lựa chọn 084-300

Khi mua hoặc thay thế 084-300 Kinetrol, cần kiểm tra toàn bộ mã sản phẩm trên nameplate. Ngoài actuator, cần xác định chính xác thiết bị sẽ được lắp cùng như loại van, mô-men yêu cầu và phương thức điều khiển.

Một số thông tin cần kiểm tra gồm:

• Full part number.

• Model actuator.

• Kiểu tác động.

• Góc quay.

• Cổng khí.

• Kiểu lắp đặt.

• Mô-men yêu cầu của van.

• Áp suất khí vận hành.

• Loại positioner hoặc solenoid nếu sử dụng.

• Limit switch hoặc feedback nếu có.

Đặc biệt, không nên tự diễn giải hậu tố -300 khi chưa có ordering code tương ứng của Kinetrol. Điều này giúp tránh đặt nhầm phiên bản khi thay thế thiết bị đang vận hành.

Kết luận

084-300 Kinetrol là bộ truyền động quay khí nén thuộc Model 08, sử dụng cơ cấu vane-type và được thiết kế cho các ứng dụng tự động hóa van công nghiệp. Model 08 có mô-men xoắn tối đa khoảng 198,7 Nm tại 7 bar, thể tích dịch chuyển 485 cm³, góc quay 80–100° và cổng khí G1/4.

Với khả năng kết hợp nhiều phụ kiện điều khiển và giám sát, Model 08 có thể được tích hợp vào nhiều hệ thống tự động hóa khác nhau. Khi đặt mua 084-300, nên đối chiếu full mã sản phẩm và nameplate thực tế để xác nhận chính xác cấu hình.
