Kinetrol 084-200 – Bộ truyền động khí nén Model 08

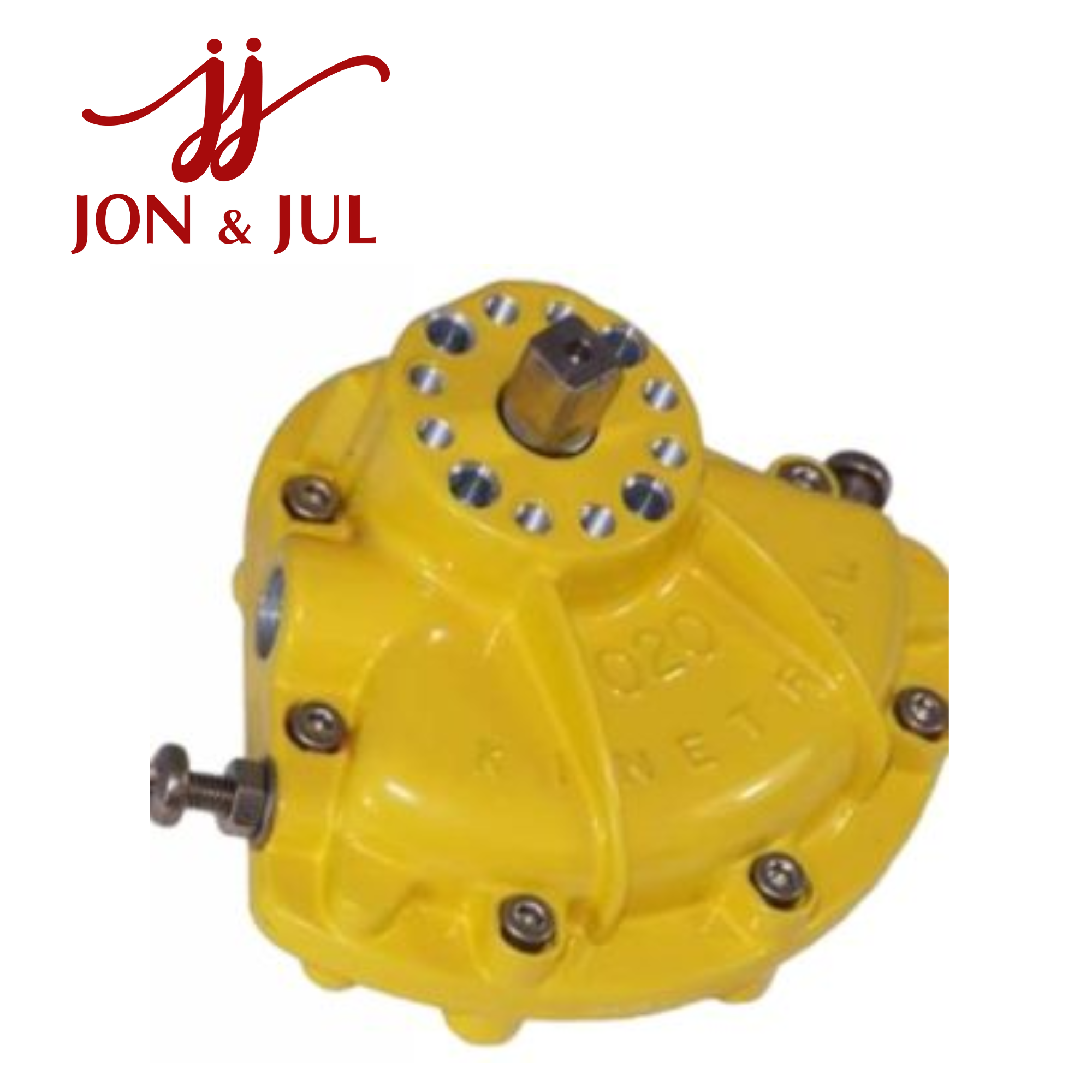

084-200 Kinetrol Vietnam là mã thuộc dòng bộ truyền động quay khí nén Kinetrol Model 08, được sử dụng trong các hệ thống tự động hóa công nghiệp để tạo chuyển động quay cho van và các cơ cấu quarter-turn. Model 08 sử dụng thiết kế vane-type rotary actuator, có khả năng cung cấp mô-men xoắn lên đến khoảng 198,7 Nm tại 7 bar, phù hợp với nhiều ứng dụng điều khiển van công nghiệp.

Kinetrol phát triển các dòng rotary actuator phục vụ điều khiển van bướm, van bi, van plug và nhiều cơ cấu quay khác. Model 08 có thể kết hợp với solenoid valve, limit switch, positioner và các phụ kiện lắp đặt để xây dựng hệ thống điều khiển hoàn chỉnh.

Tổng quan Kinetrol 084-200

Model 08 là dòng double acting pneumatic rotary actuator của Kinetrol. Cơ cấu vane bên trong biến đổi năng lượng khí nén thành chuyển động quay tại trục đầu ra.

Mã 084-200 có nền tảng Model 08. Trong tài liệu kỹ thuật Kinetrol, các actuator Model 08 được nhận diện trong nhóm mã 084/B, trong khi các phiên bản ISO/DIN được phân tách bằng nhóm mã riêng.

Do tài liệu công khai hiện có chưa cung cấp bảng giải mã đầy đủ cho hậu tố -200, không nên tự suy luận 200 là chiều quay, kiểu mounting hoặc một tùy chọn phụ kiện cụ thể.

Thông số kỹ thuật

Các thông số trên là thông số của nền tảng Kinetrol Model 08; cấu hình riêng của mã 084-200 cần được đối chiếu với nameplate hoặc ordering code khi đặt hàng.

Khả năng tạo mô-men xoắn

Kinetrol Model 08 được thiết kế để cung cấp mô-men xoắn tăng theo áp suất khí cấp. Giá trị tối đa được công bố khoảng 198,7 Nm tại 7 bar.

Một số mức mô-men tham khảo của Model 08:

Khi lựa chọn actuator cho một loại van cụ thể, cần tính toán mô-men yêu cầu của van và điều kiện vận hành thực tế thay vì chỉ sử dụng mô-men danh định của actuator.

Đặc điểm nổi bật

Thiết kế vane rotary

Kinetrol Model 08 sử dụng cơ cấu vane rotary để tạo chuyển động quay. Thiết kế này là một trong những đặc điểm của các dòng actuator Kinetrol và phù hợp với những ứng dụng yêu cầu chuyển động quay góc.

Vỏ actuator được chế tạo từ hợp kim nhôm và có lớp phủ bảo vệ. Cơ cấu vane và trục đầu ra sử dụng SG iron, kết hợp với bạc trục PTFE-coated bronze và phớt polyurethane.

Góc quay điều chỉnh

Model 08 có góc quay tiêu chuẩn khoảng 80–100°, phù hợp với phần lớn ứng dụng quarter-turn valve.

Góc quay thực tế cần được kiểm tra theo cấu hình actuator và cơ cấu van trước khi lắp đặt.

Khả năng tích hợp phụ kiện

Model 08 có thể kết hợp với nhiều phụ kiện Kinetrol để mở rộng chức năng, bao gồm:

• Solenoid valve.

• Limit switch.

• Positioner.

• NAMUR accessories.

• ISO adaptor.

• Manual override.

• Thiết bị chỉ thị vị trí.

Tài liệu Kinetrol cũng liệt kê Model 08 trong hệ thống actuator tiêu chuẩn và các linh kiện thay thế tương ứng.

Ứng dụng của Kinetrol 084-200

Kinetrol 084-200 có thể được sử dụng trong nhiều hệ thống tự động hóa và điều khiển van như:

• Điều khiển van bướm.

• Điều khiển van bi.

• Điều khiển van plug.

• Hệ thống xử lý nước.

• Hệ thống xử lý nước thải.

• Nhà máy hóa chất.

• Hệ thống khí nén công nghiệp.

• Điều khiển lưu lượng chất lỏng.

• Dây chuyền sản xuất tự động.

• Hệ thống HVAC và xử lý khí.

• Các cơ cấu quarter-turn cần truyền động bằng khí nén.

Với mô-men xoắn lên tới khoảng 198,7 Nm tại 7 bar, Model 08 có thể đáp ứng các ứng dụng yêu cầu mô-men cao hơn so với những actuator Kinetrol Model nhỏ hơn.

Lưu ý khi mua 084-200 Kinetrol

Khi tìm mua 084-200 Kinetrol, nên kiểm tra đầy đủ mã trên nameplate và đối chiếu với tài liệu ordering code của hãng.

Đặc biệt cần xác nhận:

• Full part number.

• Model actuator.

• Kiểu tác động.

• Góc quay.

• Cổng khí.

• Kiểu mounting.

• Mô-men xoắn yêu cầu.

• Loại van sử dụng.

• Áp suất khí cấp.

• Các phụ kiện đi kèm nếu có.

Phần -200 của mã 084-200 chưa được tài liệu công khai tôi tìm thấy giải mã đầy đủ, vì vậy không nên dùng riêng hậu tố này để kết luận về chiều quay hoặc cấu hình phụ kiện. Khi thay thế thiết bị hiện hữu, hình ảnh nameplate là thông tin quan trọng để xác định đúng phiên bản.

Kết luận

084-200 Kinetrol thuộc dòng Model 08 pneumatic rotary actuator, sử dụng cơ cấu vane và được thiết kế cho các ứng dụng điều khiển van quay trong công nghiệp. Model 08 có mô-men xoắn tối đa khoảng 198,7 Nm tại 7 bar, thể tích dịch chuyển 485 cm³, góc quay khoảng 80–100° và cổng khí G1/4.

Thiết bị có thể kết hợp với nhiều phụ kiện điều khiển và giám sát, giúp đáp ứng các yêu cầu khác nhau trong hệ thống tự động hóa van. Khi đặt hàng 084-200, nên đối chiếu toàn bộ mã sả
