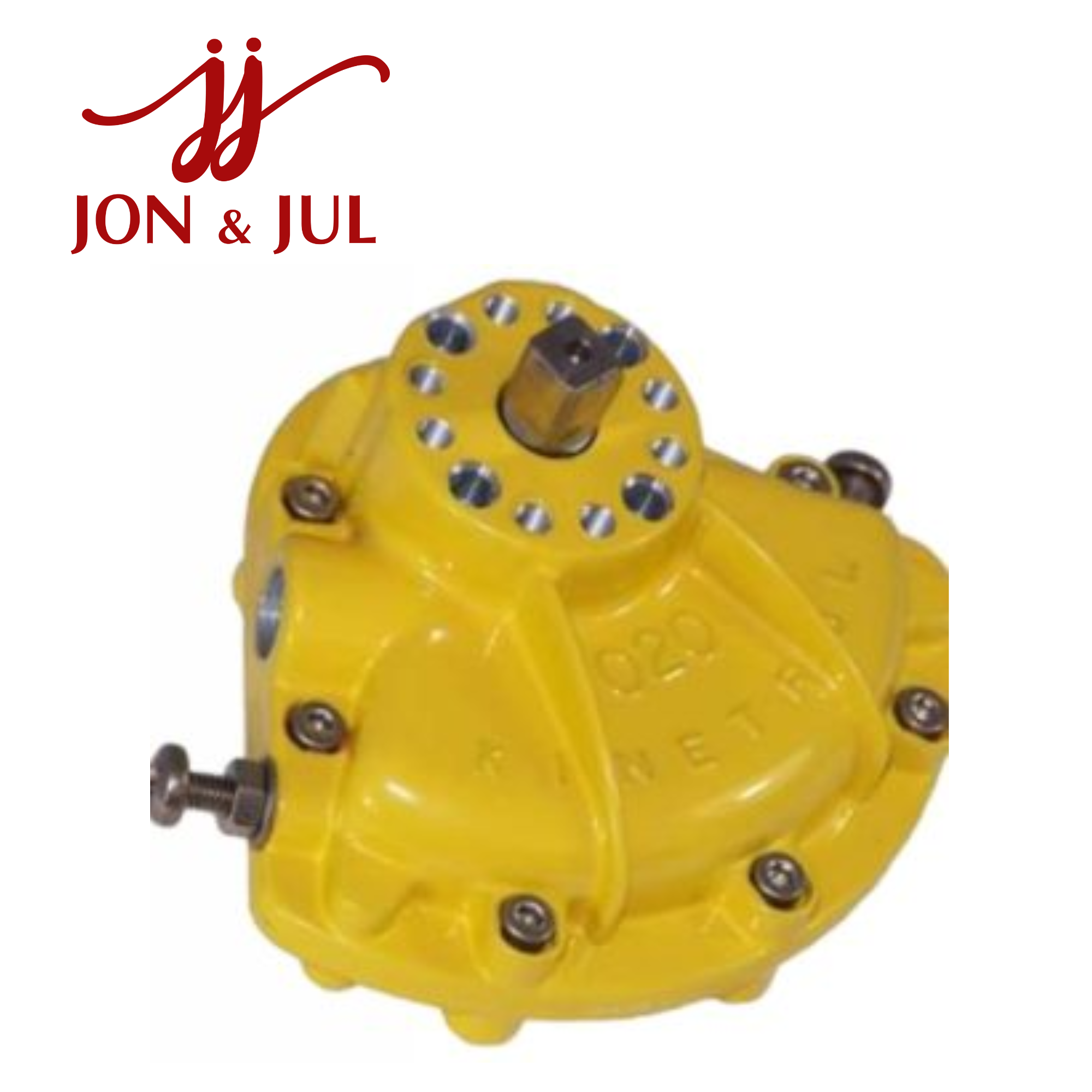

304-300 Kinetrol – Bộ truyền động khí nén xoay công nghiệp

304-300 Kinetrol Vietnam là mã thuộc dòng Kinetrol Model 30 Double Acting Rotary Actuator, được thiết kế để tạo chuyển động quay cho van, damper và các cơ cấu chấp hành công nghiệp. Với khả năng tạo mô-men xoắn lên đến 19.140 Nm tại 7 bar, Model 30 phù hợp với những hệ thống tự động hóa yêu cầu cơ cấu truyền động có công suất lớn.

Tổng quan về 304-300 Kinetrol

Kinetrol là thương hiệu chuyên sản xuất pneumatic rotary actuator, cung cấp các giải pháp truyền động khí nén cho hệ thống van và thiết bị quay trong nhiều ngành công nghiệp.

Mã 304-300 thuộc Model 30, sử dụng thiết kế vane-type rotary actuator và cấu hình Double Acting. Khí nén được cấp vào actuator để tạo chuyển động quay theo hai chiều, giúp điều khiển thiết bị theo yêu cầu của hệ thống.

Model 30 được phát triển cho các ứng dụng cần mô-men lớn hơn những dòng actuator kích thước nhỏ. Thiết kế này đặc biệt phù hợp với van quay, damper và các cơ cấu công nghiệp có tải cao.

Thông số kỹ thuật 304-300

Thông số torque trên là thông số của Model 30 Double Acting và thay đổi theo áp suất khí nén cung cấp.

Khả năng tạo mô-men cao

Một trong những ưu điểm chính của 304-300 Kinetrol là khả năng cung cấp mô-men lớn cho các cơ cấu quay.

Theo bảng thông số Model 30, actuator đạt:

• 7.695 Nm tại 3 bar

• 10.845 Nm tại 4 bar

• 13.635 Nm tại 5 bar

• 16.440 Nm tại 6 bar

• 19.140 Nm tại 7 bar

Mức mô-men này cho phép Model 30 đáp ứng nhiều ứng dụng điều khiển van và damper có tải lớn.

Tuy nhiên, khi lựa chọn actuator, cần tính toán torque yêu cầu của thiết bị thực tế ở từng trạng thái vận hành. Việc chọn actuator chỉ dựa trên torque tối đa có thể dẫn đến cấu hình không phù hợp.

Thiết kế vane-type rotary actuator

Kinetrol Model 30 sử dụng thiết kế vane-type, trong đó khí nén tác động lên vane để tạo chuyển động quay.

Ưu điểm của cấu trúc này là chuyển động quay được tạo ra trực tiếp, phù hợp với các thiết bị quarter-turn như:

• Van bướm.

• Van bi.

• Damper.

• Van quay công nghiệp.

• Cơ cấu điều khiển góc.

Model 30 có góc quay khoảng 80°–100°, đáp ứng nhiều yêu cầu điều khiển thiết bị quay trong hệ thống công nghiệp.

Khả năng tích hợp phụ kiện

304-300 có thể được tích hợp với nhiều thiết bị phụ trợ để xây dựng hệ thống điều khiển hoàn chỉnh. Các phụ kiện tương thích có thể bao gồm:

• Solenoid valve.

• Limit switch box.

• Pneumatic positioner.

• Electropneumatic positioner.

• Geared manual override.

• Thiết bị phản hồi vị trí.

• Coupling.

• Mounting accessories.

• Spring return đối với cấu hình phù hợp.

Việc tích hợp positioner cho phép actuator được sử dụng trong các ứng dụng cần điều khiển vị trí, trong khi limit switch phù hợp với hệ thống đóng/mở và giám sát trạng thái van.

Ứng dụng của 304-300 Kinetrol

Nhờ khả năng tạo mô-men cao, Model 30 có thể được ứng dụng trong nhiều lĩnh vực:

• Điều khiển van bướm công nghiệp.

• Điều khiển van bi.

• Điều khiển damper.

• Hệ thống xử lý khí.

• Công nghiệp dầu khí.

• Nhà máy hóa chất.

• Hệ thống cấp và xử lý nước.

• Xử lý nước thải.

• Nhà máy điện.

• HVAC công nghiệp.

• Dây chuyền sản xuất tự động.

• Các cơ cấu quay có tải lớn.

Trong hệ thống tự động hóa, actuator có thể kết hợp với van điện từ, PLC, DCS và các thiết bị phản hồi để thực hiện điều khiển từ xa.

Lưu ý khi lựa chọn 304-300

Khi tìm mua 304-300 Kinetrol Vietnam, cần kiểm tra chính xác mã trên nameplate và đối chiếu với thiết bị cần điều khiển.

Một số thông tin quan trọng cần xác định gồm:

• Torque yêu cầu.

• Áp suất khí nén.

• Góc quay.

• Hướng quay.

• Kiểu coupling.

• Kích thước mounting.

• Tốc độ đóng/mở.

• Kiểu điều khiển.

• Phụ kiện đi kèm.

• Điều kiện nhiệt độ và môi trường.

Đặc biệt, hậu tố -300 chưa được tài liệu công khai của Kinetrol giải mã đầy đủ thành một cấu hình phụ kiện cụ thể. Vì vậy, không nên tự suy luận ý nghĩa của hậu tố này khi đặt hàng thay thế.

Kết luận

304-300 Kinetrol là bộ truyền động khí nén xoay thuộc Model 30 Double Acting, hướng đến những hệ thống công nghiệp yêu cầu mô-men truyền động lớn. Model 30 có góc quay 80°–100°, dung tích dịch chuyển khoảng 50.025 cm³ và mô-men tối đa 19.140 Nm tại 7 bar.

Với khả năng kết hợp cùng solenoid valve, limit switch, positioner và các phụ kiện mounting, actuator có thể được sử dụng trong nhiều hệ thống điều khiển van, damper và cơ cấu quay tự động hóa.

Khi mua 304-300, nên xác nhận đầy đủ mã cấu hình trên nameplate để đảm bảo đúng phiên bản và khả năng tương thích với thiết bị hiện hữu.
