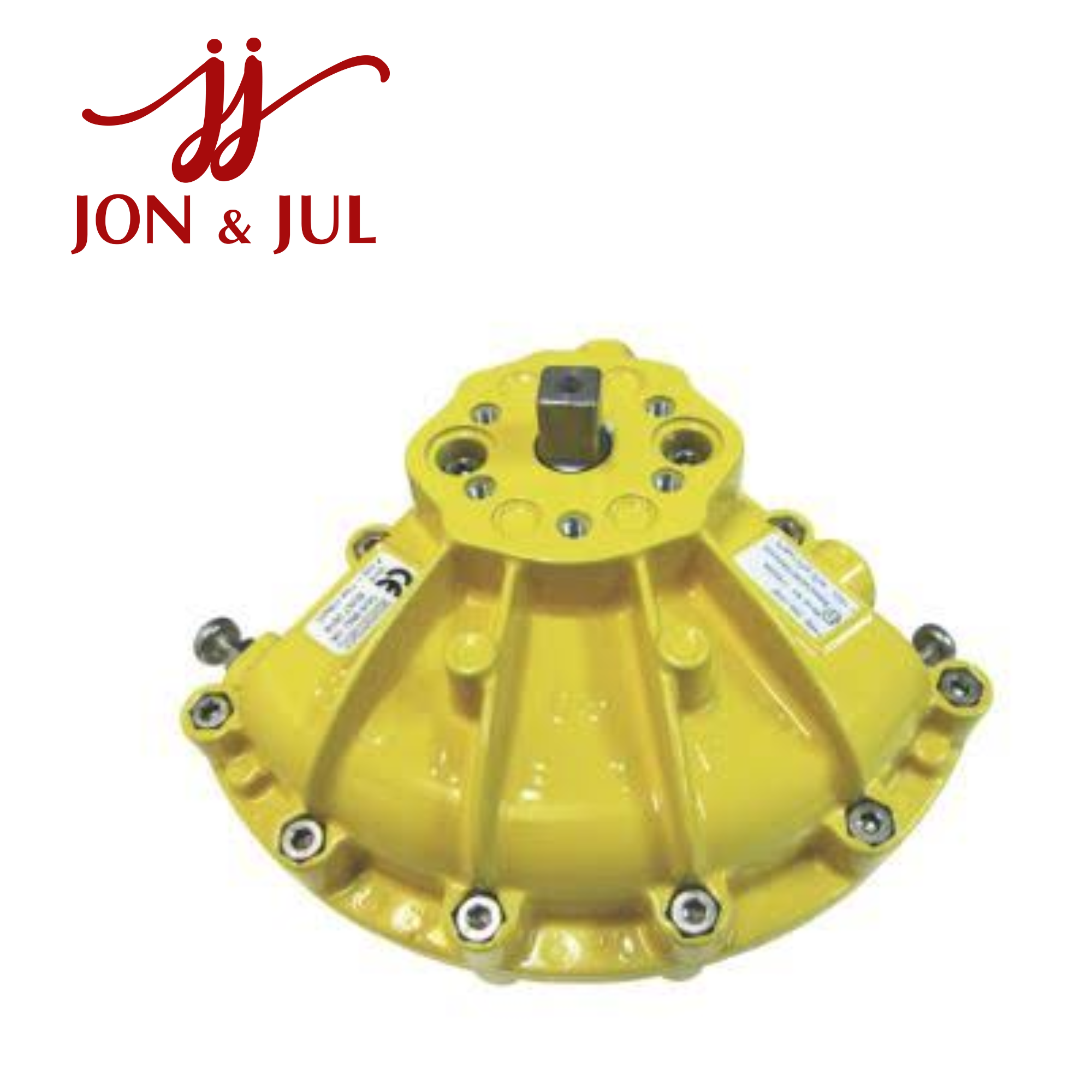

Kinetrol 204-300 – Bộ truyền động khí nén Model 20

204-300 Kinetrol Vietnam thuộc nhóm bộ truyền động khí nén xoay Kinetrol Model 20, được sử dụng trong các hệ thống điều khiển van và cơ cấu quay công nghiệp. Với thiết kế actuator khí nén dạng rotary, sản phẩm hướng đến những ứng dụng tự động hóa cần truyền động ổn định cho van bướm, van bi và các cơ cấu quarter-turn.

Tổng quan về Kinetrol 204-300

Kinetrol phát triển các dòng vane-type rotary actuator để chuyển đổi năng lượng khí nén thành chuyển động quay tại trục đầu ra. Cấu trúc này cho phép actuator được sử dụng trực tiếp với nhiều loại van quay và cơ cấu điều khiển công nghiệp.

Mã 204-300 thuộc nhóm mã Model 20. Tuy nhiên, suffix -300 chưa được Kinetrol giải thích riêng trong tài liệu kỹ thuật công khai mà chúng tôi có thể xác nhận. Vì vậy, không nên mặc định mã này là Spring Return, positioner, limit switch hoặc một cấu hình phụ kiện cụ thể.

Để thay thế chính xác thiết bị đang sử dụng, cần đối chiếu đầy đủ product code và configuration code trên nameplate.

Thông số kỹ thuật

Kinetrol sử dụng hệ số X = 32 cho Model 20/21 trong tài liệu hướng dẫn tính toán Cv của solenoid valve. Thông số này được sử dụng để tính yêu cầu lưu lượng của van điện từ theo mô-men, thời gian hành trình và điều kiện cấp khí. (kinetrol.com)

Nguyên lý hoạt động

Actuator khí nén sử dụng áp suất khí để tác động lên cơ cấu bên trong, tạo chuyển động quay cho trục đầu ra. Trục này được kết nối với van hoặc cơ cấu cần điều khiển.

Trong một hệ thống tự động hóa, 204-300 có thể kết hợp với solenoid valve để điều khiển chiều chuyển động. Limit switch hoặc positioner có thể được sử dụng khi hệ thống cần phản hồi và giám sát vị trí.

Do suffix -300 chưa có thông tin cấu hình riêng được xác nhận, kiểu tác động và các phụ kiện tích hợp cần được kiểm tra từ mã cấu hình thực tế.

Đặc điểm nổi bật

Thiết kế rotary actuator

Model 20 thuộc nhóm actuator quay của Kinetrol, phù hợp với các cơ cấu cần chuyển động quay thay vì chuyển động tuyến tính.

Phù hợp ứng dụng quarter-turn

Actuator dạng rotary được sử dụng phổ biến cho van bướm, van bi và các thiết bị cần đóng/mở bằng góc quay giới hạn.

Khả năng kết hợp solenoid valve

Khi được lựa chọn đúng thông số Cv, solenoid valve có thể cung cấp khí nén cho actuator theo yêu cầu về thời gian hành trình. Kinetrol đưa Model 20/21 vào phương pháp tính Cv với hệ số X = 32. (kinetrol.com)

Có thể tích hợp phụ kiện

Tùy configuration, actuator có thể kết hợp với:

• Solenoid valve.

• Limit switch.

• Positioner.

• Position monitoring.

• Manual override.

• NAMUR accessories.

• Thiết bị phản hồi vị trí.

• Các tùy chọn Spring Return hoặc cấu hình đặc biệt nếu được đặt hàng.

Không nên hiểu các phụ kiện trên là thành phần mặc định của 204-300.

Ứng dụng của Kinetrol 204-300

Kinetrol 204-300 có thể được sử dụng trong nhiều hệ thống công nghiệp:

• Điều khiển van bướm.

• Điều khiển van bi.

• Van quarter-turn.

• Đường ống công nghiệp.

• Hệ thống xử lý nước.

• Hệ thống xử lý nước thải.

• Điều khiển lưu lượng.

• Hệ thống khí nén.

• Dây chuyền sản xuất tự động.

• Nhà máy công nghiệp.

• Hệ thống điều khiển quá trình.

• Cơ cấu quay trong máy móc công nghiệp.

Khi kết hợp với thiết bị điều khiển phù hợp, actuator có thể thực hiện các chức năng đóng/mở hoặc điều khiển vị trí trong hệ thống tự động hóa.

Lưu ý khi lựa chọn 204-300

Trước khi mua hoặc thay thế 204-300, nên kiểm tra:

• Product code.

• Configuration code.

• Model actuator.

• Kiểu tác động.

• Mô-men xoắn yêu cầu.

• Áp suất khí nén.

• Góc quay.

• Output shaft.

• Coupling.

• Mounting.

• Cổng khí.

• Solenoid valve.

• Limit switch.

• Positioner.

• Nhiệt độ làm việc.

• Yêu cầu ATEX.

Đặc biệt, không nên xác định cấu hình của suffix -300 chỉ dựa vào mã sản phẩm. Với các actuator Kinetrol, configuration code đầy đủ là thông tin quan trọng để xác định chính xác phiên bản và phụ kiện.

Kết luận

Kinetrol 204-300 thuộc nhóm Model 20 pneumatic rotary actuator, phù hợp với các hệ thống điều khiển van và cơ cấu quay công nghiệp. Thiết kế rotary giúp thiết bị có thể ứng dụng trong nhiều hệ thống quarter-turn, đặc biệt là van bướm, van bi và các cơ cấu điều khiển lưu lượng.

Kinetrol sử dụng hệ số X = 32 cho Model 20/21 trong phương pháp tính toán Cv của solenoid valve, hỗ trợ lựa chọn thiết bị cấp khí phù hợp với yêu cầu vận hành. Khi đặt mua 204-300, nên xác nhận đầy đủ configuration code và thông số trên nameplate để đảm bảo đúng cấu hình cần sử dụng.
