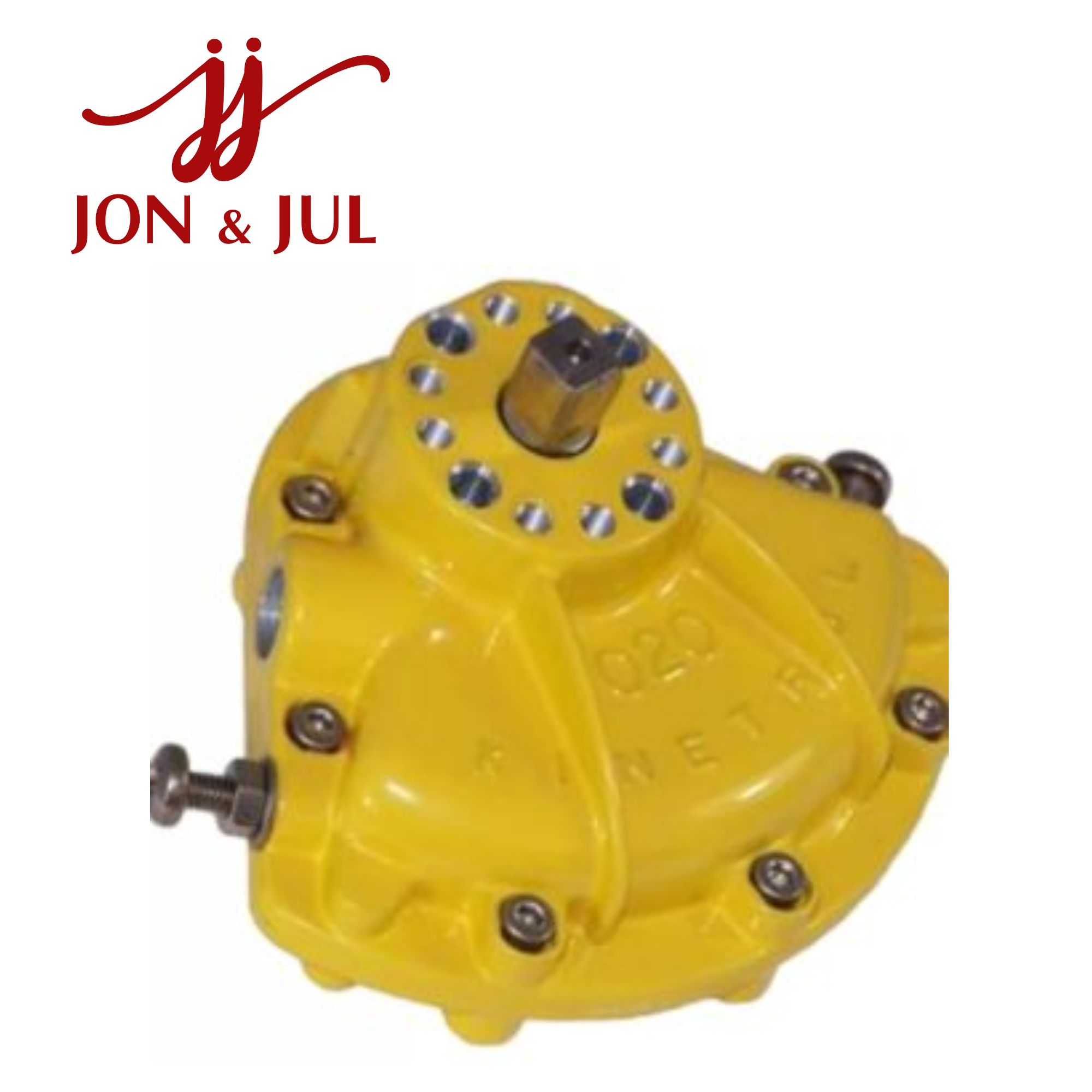

Kinetrol 074-100 – Bộ truyền động khí nén Model 07

074-100 Kinetrol Vietnam là bộ truyền động khí nén xoay thuộc Kinetrol Model 07 Double Acting, được thiết kế cho các ứng dụng điều khiển van quay trong hệ thống tự động hóa công nghiệp. Theo datasheet chính thức, 074-100 sử dụng cổng khí G1/4, cơ cấu rotary vane và được trang bị visual red indicator tiêu chuẩn.

Tổng quan về Kinetrol 074-100

Kinetrol Model 07 là dòng double acting vane-type rotary actuator, sử dụng khí nén để tạo chuyển động quay tại trục đầu ra. Thiết bị phù hợp với các ứng dụng cần điều khiển đóng/mở van hoặc cơ cấu quay trong hệ thống tự động hóa.

Khác với các mã Spring Return, 074-100 là cấu hình Double Acting. Hai phía của actuator được điều khiển bằng khí nén để tạo chuyển động theo hai chiều. Điều này cho phép hệ thống kiểm soát quá trình mở và đóng van thông qua tín hiệu điều khiển khí nén.

Model 07 được Kinetrol thiết kế với kết cấu chắc chắn, vỏ hợp kim nhôm phủ epoxy thermoset powder và cơ cấu vane cùng trục đầu ra dạng một khối. Dòng actuator này có thể kết hợp với nhiều phụ kiện điều khiển và giám sát vị trí.

Thông số kỹ thuật Kinetrol 074-100

Các thông số về mã 074-100, cổng khí và kích thước mounting được xác nhận từ datasheet Model 07 chính thức của Kinetrol.

Mô-men xoắn Model 07

Model 07 có khả năng cung cấp mô-men xoắn tương đối lớn trong nhóm actuator Kinetrol kích thước trung bình. Theo tài liệu kỹ thuật của Kinetrol, mô-men xoắn của Model 07 thay đổi theo áp suất khí nén.

Một số mức tham khảo:

Như vậy, Model 07 có mô-men xoắn tối đa khoảng 124 Nm tại 7 bar. Khi lựa chọn actuator cho van, cần tính theo mô-men yêu cầu thực tế của van và áp suất khí nén tại hệ thống.

Đặc điểm nổi bật của 074-100

Thiết kế Double Acting

074-100 sử dụng cơ cấu tác động kép, cho phép khí nén điều khiển chuyển động theo cả hai chiều. Đây là cấu hình phù hợp với các hệ thống cần kiểm soát chủ động cả quá trình mở và đóng van.

Kết cấu rotary vane

Cơ cấu vane tạo chuyển động xoay trực tiếp tại output shaft, phù hợp với các thiết bị quarter-turn như van bướm và van bi.

Cổng khí G1/4

Theo datasheet chính thức, phiên bản 074-100 sử dụng cổng khí G1/4. Đây là thông tin quan trọng khi lựa chọn fitting, tubing và solenoid valve đi kèm.

Hệ thống mounting rõ ràng

074-100 có 4 × M8 × 16 deep trên PCD 50,9 mm và 2 × M8 × 16 deep trên PCD 50,8 mm, giúp xác định chính xác phương án gá lắp actuator với hệ thống van hoặc phụ kiện.

Visual indicator

Kinetrol trang bị visual red indicator tiêu chuẩn cho 074-100, hỗ trợ quan sát trực tiếp trạng thái vị trí của actuator.

Khả năng kết hợp phụ kiện

Model 07 có thể được tích hợp với nhiều thiết bị phụ trợ phục vụ điều khiển và giám sát van, chẳng hạn:

• Solenoid valve.

• Limit switch box.

• Positioner.

• Visual indicator.

• Angle monitor.

• Thiết bị phản hồi vị trí.

• Phụ kiện lắp đặt NAMUR.

• Spring return module.

• Các bộ điều khiển điện khí nén.

Đối với những hệ thống cần điều khiển vị trí liên tục thay vì chỉ đóng/mở, actuator Model 07 có thể được kết hợp với positioner phù hợp.

Ứng dụng của Kinetrol 074-100

Với mô-men xoắn lên đến khoảng 124 Nm tại 7 bar, 074-100 có thể được sử dụng trong nhiều ứng dụng tự động hóa công nghiệp:

• Điều khiển van bướm.

• Điều khiển van bi.

• Van quarter-turn.

• Hệ thống xử lý nước.

• Hệ thống xử lý nước thải.

• Đường ống công nghiệp.

• Điều khiển lưu lượng.

• Dây chuyền sản xuất tự động.

• Hệ thống khí nén.

• Các cơ cấu quay trong máy móc công nghiệp.

Trong một hệ thống hoàn chỉnh, 074-100 thường được kết hợp với van, solenoid valve và thiết bị phản hồi vị trí để tạo thành cụm pneumatic valve actuator tự động.

Lưu ý khi lựa chọn 074-100

Khi mua hoặc thay thế 074-100 Kinetrol, nên kiểm tra các thông số sau:

• Mô-men xoắn yêu cầu của van.

• Áp suất khí nén thực tế.

• Góc quay.

• Kiểu van.

• Kích thước trục van.

• Kiểu coupling.

• Kích thước mounting.

• Cổng khí G1/4.

• Có cần limit switch hay không.

• Có cần positioner hay không.

• Điều kiện nhiệt độ và môi trường lắp đặt.

Đặc biệt, cần phân biệt 074-100 Double Acting với các mã Model 07 có cấu hình Spring Return hoặc tích hợp positioner. Việc xác định đúng mã sẽ giúp tránh sai khác về cách điều khiển và phương án lắp đặt.

Kết luận

074-100 Kinetrol là bộ truyền động khí nén Model 07 Double Acting, sử dụng cơ cấu rotary vane và cổng khí G1/4. Thiết bị có mô-men xoắn tối đa khoảng 124 Nm tại 7 bar, góc quay khoảng 80°–100° và được trang bị visual red indicator tiêu chuẩn.

Với thiết kế Double Acting và khả năng kết hợp nhiều phụ kiện điều khiển, 074-100 là lựa chọn phù hợp cho các hệ thống tự động hóa van và cơ cấu quay công nghiệp. Khi đặt hàng, cần đối chiếu mã nameplate, mô-men van, áp suất khí và kích thước mounting để đảm bảo tương thích.
